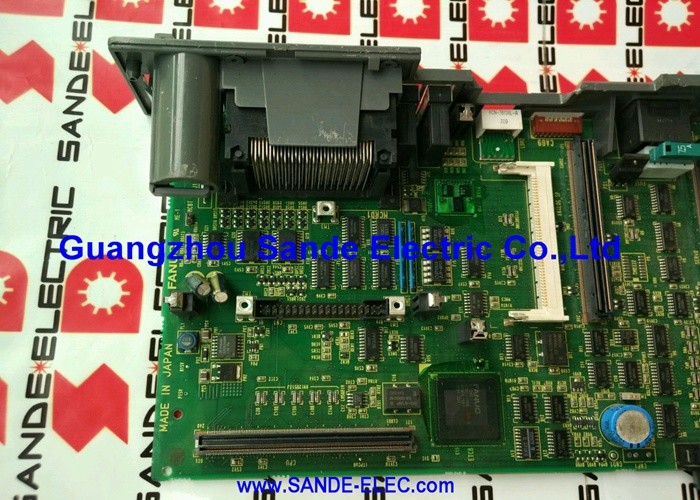

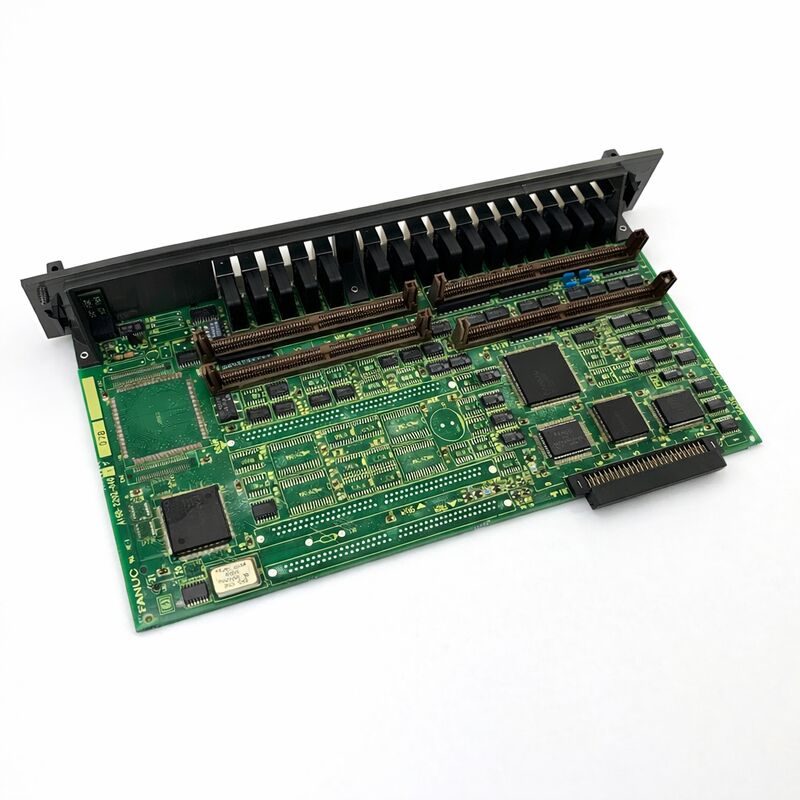

FANUC CONTROLLER CARD A16B-2202-0726 A16B22020726 A16B-22O2-O726

FANUC A16B-2202-0726

Parça numarası:A16B-2202-0726

Üreticisi:FANUC Corporation (Japonya)

Ürün Türü:I/O arayüz PCB (DI/DO kartı)

Tahta Serisi:A16B-2202

Açıklama:PCB'ler: 104/72 Yüksek Hızlı Skip olmadan, F16M/T

Genel bakış

A16B-2202-0726, FANUC'un F16M ve F16T CNC denetleyicileri için I/O arayüzü basılı devreler kartıdır.CNC denetleyicisinin PMC (Programlanabilir Makine Denetleyicisi) ve makine aracının saha cihazları arasındaki ayrık dijital giriş ve çıkış arayüzünü sağlar, 104 dijital girişi ve 72 dijital çıkışı tek bir kart üzerinden taşıyor.

The F16M and F16T controllers — successors to the earlier 16-A generation — were among the first FANUC CNC platforms to offer a genuinely high-capability control solution for production machining at competitive prices.

Standart FANUC programlama ortamını çalıştılar, Alpha sürücü sistemini desteklediler ve hassas parça üretiminin gerektirdiği işleme performansını sundular.

Giriş/çıkış panosu, tüm bu kontrolör zekâsını fiziksel makineye bağlayan bileşen: alet değiştirme mekanizması, soğutma sistemi, eksen sınır anahtarları, kapı kilitleri, hidrolik,ve bir işleme merkezini tam bir üretim sistemi haline getiren tüm ayrı kontrol elemanları.

"W/O High-Speed Skip" işareti önemli bir tanımlayıcıdır.

The high-speed skip function allows the CNC to detect a high-speed skip signal from an in-process gauging probe or touch sensor and immediately record the current axis position without the latency of the standard I/O scan.

A16B-2202-0726 bu devreyi içermez bu, işlem sırasında ölçüm veya yüksek hızlı ölçüm uygulamaları gerektirmeyen makineler için bir sürümdür.Atlama işlevine sahip arkadaşı A16B-2202-0725'dir (ki aynı 104DI/72DO sayısını atlama girişini ekleyerek taşır).

Ana Özellikler

104DI / 72DO I/O noktası kapasitesi

F16M tarafından kontrol edilen bir işleme merkezi çok fazla I/O trafiği üretir.Soğutucu sisteminin akış ve seviye anahtarları, palet sisteminin konumu doğruluyor, çip taşıyıcısının hata girişleri, hidrolik basınç sensörleri, kapının birbirine kilitli güvenlik girişleri ve çıkış tarafında,Tüm pnömatik ve hidrolik fonksiyonlar için solenoid komutları, soğutma suyu valfi sinyalleri, gösterge lambaları ve döngü başlatma çıkışları.

Tam özellikli bir işleme merkezi, kolayca 60?? 80 giriş ve 40?? 50 çıkış noktasını kullanabilir.

A16B-2202-0726'nın 104/72 kapasitesi, makine üreticisine seçenekleri olan tam bir makine için baş boşluğu sağlar.

72 çıkış makinenin 24 V DC röle bobinlerini, solenoid vanalarını ve gösterge devrelerini doğrudan çalıştırır.

Her çıkış devresi, standart endüstriyel röle bobini ve solenoid özelliklerine uyan tipik olarak nokta başına 200mA civarında tanımlanmış bir değerlendirme akımına sahiptir.

Bu değeri aşmak çıkış transistörlerine zarar verir. Doğru boyutlu çıkış füzyonu ve doğru belirlenen yükler makinenin elektrik tasarımının önemli yönleridir.

Yüksek Hızlı Atlama ️ Bu tahtanın Eksikliği ve Ne Zaman Önemlidir

Yüksek hızlı atlama fonksiyonu, işlem sırasında ölçüm sondası ile donatılmış makineler için önemlidir.Onu çıkarmadan..

Sonda iş parçasına dokunduğunda, bir atlama sinyali üretir. CNC, dokunuş anındaki eksik eksen konumunu mikrosaniye doğruluğu ile kaydetmelidir.PLC tarama döngüsünün o anda nerede olduğuna bakılmaksızın.

A16B-2202-0726 gibi standart I/O PMC tarama döngüsündeki girişleri işliyor.

Tarama döngüsü gecikme getirir. Yavaş besleme hızlarında bir özelliği ölçen bir sondada bu gecikme kabul edilebilir olabilir.

Üretimde tipik olarak kullanılan besleme hızlarında yüksek hassasiyetli süreç içi ölçüm için, standart I/O taramasının gecikme süresi çok büyüktür ve yüksek hızlı atlama devresine ihtiyaç vardır.

A16B-2202-0726'lı bir makine daha sonra işlem sırasında ölçüm eklenmesi gerekiyorsa, yüksek hızlı atlama girişini almak için I / O kartı A16B-2202-0725'e değiştirilmelidir.

Bu bir donanım değişikliği, parametre değişikliği değil.

Kaynak ve Değiştirme Düşünceleri

A16B-2202-0726 üretimi durduruldu. Orijinal kart arızalanırsa, yedekleme sonrası pazar tedarik zincirinden gelir.Hem 0726 (skip olmadan) hem de 0725 (skip ile) bilinen miktarlar ve kanıtlanmış hizmet geçmişleri.Tedarikçiler genellikle her iki varyantı da stoklar.

Değiştirme prosedürü basittir: fiziksel kartın değiştirilmesi, tüm bağlantı koltuklarının onaylanması ve CNC'nin I/O teşhis ekranı aracılığıyla işlevsel doğrulama.

There are no parameters specific to the I/O board that need to be configured — the PMC's I/O address assignments for this board are stored in the CNC's PMC parameters and survive the board swap unchanged.

Sık Sorulan Sorular

S1: A16B-2202-0726'daki birkaç çıkış noktası çalışmayı bıraktı. PMC çıkış komutları doğru olduğu doğrulandı.

Doğru PMC komutları ile birden fazla ölü çıkış noktası, tipik olarak kısa devre veya bağlı bir yük üzerindeki endüktif geri tepme nedeniyle kaynaklanan çıkış transistörü arızasıyla tutarlıdır.

Başarısız çıkışların aynı konektörde olup olmadığını veya ortak bir toprak dönüşü olup olmadığını kontrol edin.

Eğer çıkış sigortaları arızalı nokta grubu için monte edilmişse, önce onları kontrol edin.panelin çıkış sürücüsü bölümü arızalı ve panelin değiştirilmesi gerekmektedir.

S2: CNC, A16B-2202-0726'yı içeren I / O iletişim alarmlarını gösterir.

Bağlantıyı yeniden bağladıktan sonra, I / O kartına 24V DC besleme voltajını kontrol edin.

Güç kaynağında değil, panelin 24V giriş terminallerinde güç kaynağını ölçün, güç kaynağı kablolarında voltaj düşüşlerini tespit edin.

Ayrıca, I/O kartı ile CNC'nin ana kartı arasındaki I/O bas kablosunun herhangi bir hasar veya gevşek temas için kontrol edilmelidir.

S3: Makineye işlem sırasında ölçüm yeteneği eklenmesi gerekiyor. A16B-2202-0726 bir sondalama sistemini destekleyebilir mi?

A16B-2202-0726, işlem sırasında hassas ölçüm için gerekli olan yüksek hızlı atlama giriş devresine sahip değildir.İşlem sırasında ölçüm eklemek için, I/O kartı A16B-2202-0725 (yüksek hızlı atlama girişine sahip) ile değiştirilmelidir.

Makinenin PMC programının da prob mantığını işlemek için güncellemeye ihtiyacı var ve atlama fonksiyonu için CNC parametrelerinin konfigürasyona ihtiyacı var.

S4: A16B-2202-0726'daki bazı girişler aralıklı olarak yanlış durumları okuyor. Etkilenen girişlere bağlı kablolar kontrol edildi ve doğru.

Aralıklı giriş hataları doğrulanmış doğru kablolama noktası ile giriş filtresi kondansatörünün bozulması.

Giriş filtre kondansatörleri, optik izolatörlere ulaşmadan önce 24V giriş sinyallerini düzeltir.

Kondansatörlerin yaşlandıkça, filtreleme etkinlikleri azalır, gürültü geçicilerinin yanlış giriş okumaları üretmesine izin verir.

Bu semptom sıcaklığa bağlıdır, genellikle kart çalışırken ısındıkça kötüleşir.

S5: Aynı Seri 16-A modelinin farklı bir makinesinden A16B-2202-0726 yedek makine mevcut. Doğrudan kullanılabilir mi?

Aynı denetleyici platformundan bir A16B-2202-0726 doğrudan değiştirilebilir.

Bu kart için PMC'nin I/O adres haritası, CNC'nin PMC parametrelerinde depolanır, kartın kendisinde değil.

Değiştirme kartı kurulduktan sonra, I/O noktaları herhangi bir parametrede değişiklik yapmadan çalışmalıdır.

Tüm beklenen giriş ve çıkışların doğru yanıt verdiğini doğrulamak için kurulumdan sonra CNC'nin I / O tanı ekranı ile doğrulayın.
