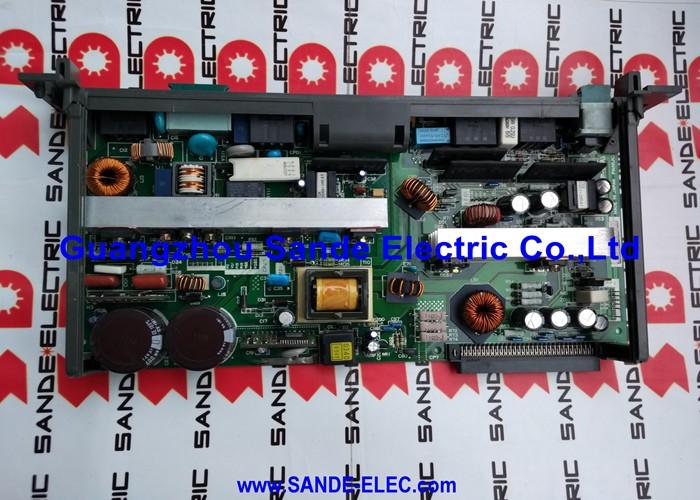

Fanuc A16B-2202-0790 Pc Board Alpha Drive Unit A16B22020790 A16B-22O2-O79O

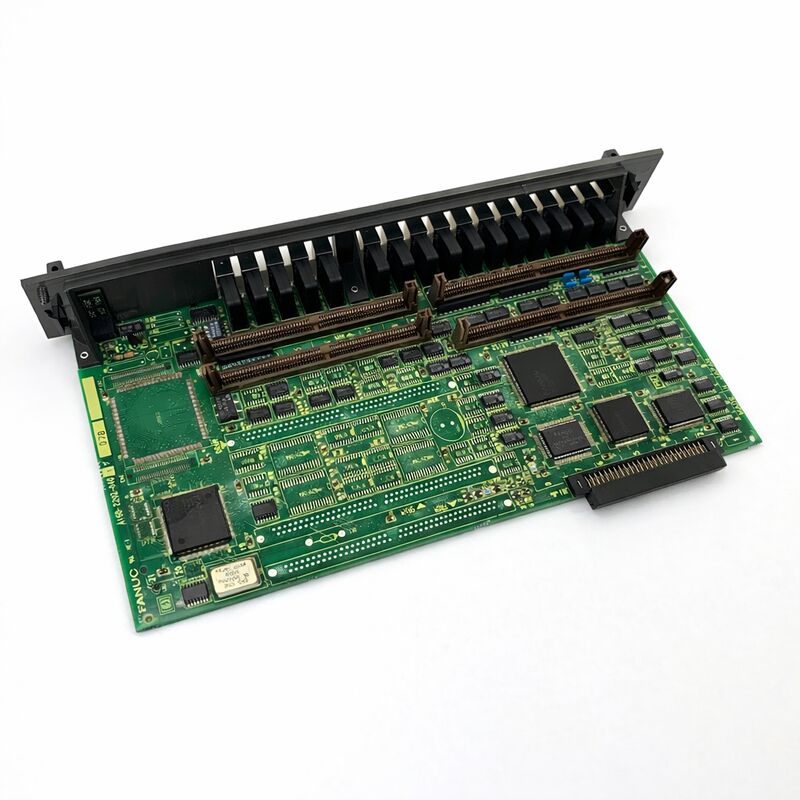

FANUC A16B-2202-0790 | Operatör Paneli G/Ç PCB — A16B-2202 Serisi, Seri 16 / 18, Japonya Menşeli

Parça Numarası: A16B-2202-0790

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Operatör Paneli G/Ç PCB

Kart Serisi: A16B-2202

Uyumlu Sistemler: FANUC Seri 16 / 18 CNC ve uyumlu

Genel Bakış

A16B-2202-0790, FANUC'un A16B-2202 serisinden bir operatör paneli G/Ç baskılı devre kartıdır. Bu kart, FANUC'un Seri 16 ve 18 kontrolcü ekosistemindeki G/Ç arayüzü PCB'leri kümesine aittir ve CNC kontrolcüsünün PMC merdiven programını makine aletinin operatör paneli donanımına bağlar.

A16B-2202 serisi, bu G/Ç kartlarının iyi tanımlanmış bir aralığını kapsar; farklı varyantlar farklı giriş/çıkış kanal sayıları ve elektriksel konfigürasyonlar için kullanılır ve -0790 bu yerleşik ailenin bir varyantıdır.

Bir operatör paneli G/Ç kartının amacı açıktır: insan operatör ile CNC kontrolcüsü arasındaki elektriksel arayüzdür.

Bir operatör besleme hızı aşma düğmesine bastığında, mod seçici anahtarda bir mod seçtiğinde veya çevrim başlat düğmesine bastığında, bu fiziksel eylemler elektriksel sinyaller üretir.

G/Ç PCB'si bu sinyalleri alır, bunları dijital durumlara dönüştürür ve PMC'nin giriş kayıtlarına sunar. PMC merdiven programı bu girdileri okur ve uygun CNC fonksiyonlarını etkinleştirerek veya uygun makine çıktılarını sürerek yanıt verir.

Dönüş yolu da aynı derecede önemlidir. Paneldeki her gösterge lambası — çevrim çalışma ışığı, iş mili aktif göstergesi, alarm ışığı — PMC'nin çıkış mantığı tarafından yönlendirilir. G/Ç PCB'sindeki çıkış devreleri bu mantıksal çıkış komutlarını alır ve fiziksel lambaları aydınlatan akıma dönüştürür.

Anahtar Özellikler

CNC Sistem Mimarisi'nde Panel G/Ç

Operatör paneli ile CNC kontrolcüsü arasındaki ilişki tamamen G/Ç PCB'si aracılığıyla sağlanır. Bu tasarım gereğidir.

Panelden gelen fiziksel kablolama — anahtarlar, lambalar ve seçiciler için onlarca veya yüzlerce bireysel iletken — doğrudan CNC kontrolcüsünün ana mantığına bağlanmaz. G/Ç PCB'sine bağlanır. G/Ç PCB'si sinyal koşullandırma, koruma ve saha sinyallerini kontrolcüye uyumlu mantık seviyelerine dönüştüren elektriksel arayüz sağlar.

Bu ayrım birkaç amaca hizmet eder.

Panelden gelen saha kablolaması gürültü, anahtarlama geçici durumları ve yakındaki güç iletkenlerinden çapraz kuplaj taşıyabilir.

G/Ç PCB'sinin giriş devreleri bu sinyalleri filtreler ve temizler, böylece PMC temiz, güvenilir veriler alır.

G/Ç PCB'sindeki çıkış devreleri, gösterge lambaları için gereken nispeten yüksek akımları sürer — doğrudan bağlanmaları halinde kontrolcünün mantık devrelerine zarar verecek akımlar.

PMC, FANUC'un G/Ç Link seri veri yolu üzerinden G/Ç PCB'si ile iletişim kurar.

Bu seri bağlantı, kontrolcü kabini ile operatör paneli arasındaki fiziksel mesafenin bireysel sinyal kablolarının uzunluğu ile sınırlı olmadığı anlamına gelir.

G/Ç Link kablosu, kontrolcü ve G/Ç PCB'si arasındaki tüm kanal verilerini yüksek hızlı bir seri veri akışı olarak taşır.

G/Ç PCB'si bu verileri seri halden çıkarır ve fiziksel çıktıları buna göre yönlendirir.

Hata Desenleri ve Teşhisi

Operatör paneli G/Ç kartı arızaları, bir CNC sistemindeki operatör tarafından en çok görülen arızalardan biridir.

Panel, operatör ile makine arasındaki birincil arayüzdür. G/Ç kartı arızalandığında, arıza hemen belirginleşir: düğmeler yanıt vermez, göstergeler yanlış durumlar gösterir veya güvenlik kilidi girişleri doğru okunmadığı için makine otomatik moda girmeyi reddeder.

CNC'nin PMC teşhis ekranları birincil teşhis aracıdır. Bu ekranlar sistemdeki her G/Ç adresinin canlı durumunu gösterir.

Deneyimli bir teknisyen, fiziksel olarak düğmeye basıp bırakırken belirli bir panel düğmesinin giriş adresinin durumunu izler.

Adres durumu değiştirirse, o kanalın giriş devresi işlevseldir. Değişmezse, arıza kartta, kablolamada veya panel cihazının kendisindedir.

Birden fazla giriş veya çıkış arızasının birlikte meydana gelmesi — özellikle bir konektör grubunda — kablolama sorunu yerine bir kart arızasını kuvvetle düşündürür.

Bireysel kablolama arızaları tipik olarak tek bir sinyali etkiler; kart arızaları, ortak bir giriş veya çıkış sürücüsünü paylaşan birden fazla kanalı etkileme eğilimindedir.

G/Ç PCB Seçimi — A16B-2202 Ailesi

A16B-2202 serisi, farklı G/Ç kanal sayıları ve elektriksel tipler için kullanılan birçok varyant içerir.

Varyantlar, giriş sayıları, çıkış sayıları, yüksek hızlı atlama (HDI) fonksiyonunu içerip içermedikleri ve elektriksel tipleri (kaynak veya alıcı) ile ayırt edilir.

Doğru yedek parçayı seçmek, takılı olan kartın tam parça numarasını bilmeyi gerektirir.

0790 varyantı, A16B-2202 ailesi içindeki belirli G/Ç konfigürasyonuna hizmet eder. Bunu farklı bir sonek varyantıyla değiştirmek — benzer kanal sayısına sahip olsa bile — yanlış elektriksel tip veya uyumsuz G/Ç adresi ataması riski taşır.

Her zaman tam bir parça numarası eşleşmesi sağlayın.

SSS

S1: Makine panelinin mod seçicisi ve bazı düğmeler yakındaki bir yıldırım olayından sonra yanıt vermeyi bıraktı. CNC'de alarm yok. A16B-2202-0790 hasar görmüş olabilir mi?

Yıldırım olayları, binanın elektrik şebekesi aracılığıyla veya panelden gelen uzun kablo hatları aracılığıyla kontrol kabinlerine voltaj geçici durumları sokabilir. G/Ç PCB'leri saha kablolarına doğrudan bağlıdır ve bu yoldan gelen geçici enerjiyi emebilir.

Giriş koruma devreleri arızalanmış olabilir ve kart güç alsa bile giriş kanallarını işlevsiz bırakmış olabilir.

CNC'de alarm yok çünkü PMC hala çalışıyor — sadece panel giriş sinyallerini almıyor.

Kartın değiştirilmesi uygun yanıttır.

S2: Paneldeki birkaç gösterge lambası, makinenin gerçek durumundan bağımsız olarak her zaman yanıyor. A16B-2202-0790'da bu neye neden olabilir?

Doğru PMC mantık durumuyla kalıcı olarak yanan çıktılar (PMC'nin çıktıları kapatma komutu vermesi), kartta arızalı bir çıkış sürücüsü bölümünü gösterir. Çıkış sürücüleri, bir kablolama hatası, lamba beslemesinde aşırı voltaj veya sadece bileşen yaşlanması nedeniyle hasar görmüş olabilir.

Lamba besleme voltajının spesifikasyon dahilinde olduğunu doğrulayın.

Doğruysa ve PMC çıktıları kapatma komutu veriyorsa, karttaki çıkış sürücü IC'leri arızalanmıştır. Kartı değiştirin.

S3: Kontrolcü ile A16B-2202-0790 arasındaki G/Ç Link bağlantısı bir iletişim hatası alarmı gösteriyor. Kablo hasarsız görünüyor. Ne araştırılmalı?

Onaylanmış iyi bir kabloyla bir G/Ç Link iletişim hatası, bir G/Ç Link adresi çakışması (kart yakın zamanda değiştirildiyse veya yeniden yapılandırıldıysa), karttaki arızalı bir G/Ç Link arayüz devresi veya kontrolcü tarafındaki G/Ç Link arayüzünde bir sorun nedeniyle oluşabilir.

Kart üzerindeki G/Ç Link adresi ayarını CNC'nin G/Ç atama parametreleriyle karşılaştırın.

Adres doğruysa ve alarm devam ederse, kartın G/Ç Link arayüz devresi arızalanmış olabilir.

S4: Bir bakım teknisyeni yakın zamanda makine kabini içinde çalıştı. Sonrasında bazı panel fonksiyonları düzensizdi. Görünürde bir hasar yok. Ne oldu?

Kabin çalışması sonrası düzensiz panel fonksiyonları tipik olarak kısmen yerinden çıkmış bir konektörü gösterir.

Teknisyen, kabin içindeki çalışma sırasında G/Ç PCB'sindeki bir konektörü yanlışlıkla rahatsız etmiş olabilir. Gücü kapatın, A16B-2202-0790 üzerindeki konektörleri bulun ve her birini sıkıca yerine oturtun.

Ayrıca yanlışlıkla bağlantısı kesilmiş veya sıkışmış herhangi bir kablo olup olmadığını kontrol edin.

Çoğu durumda, bu sorun kart değişimi gerektirmeden çözülür.

S5: Makinede 0i-TB kontrolü var, ancak belgeler A16B-2202-0790'ı Seri 16/18 kartı olarak listeliyor. Kullanılabilir mi?

0i-TB ile uyumluluk, kontrolcünün G/Ç konfigürasyonuna bağlıdır. A16B-2202 ailesinden bazı G/Ç PCB'leri, G/Ç Link mimarisi ve adres aralığı uyumlu olduğunda birden fazla FANUC kontrolcü neslinde kullanılır.

Makinenin elektrik belgelerini kontrol ederek veya bir FANUC servis referansına danışarak belirli kartın 0i-TB konfigürasyonuyla uyumluluğunu doğrulayın.

Uyumluluğun açıkça doğrulanmadığı bir konfigürasyona asla bir kart takmayın.
