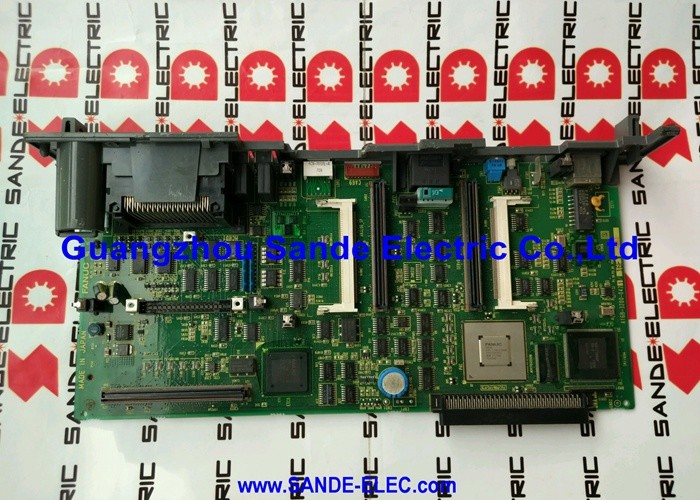

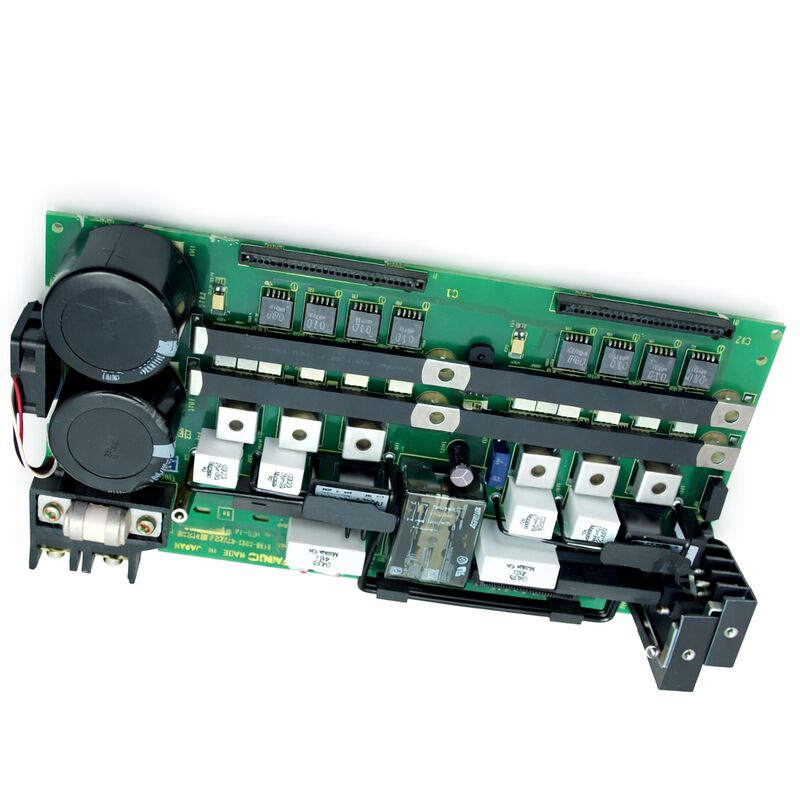

Fanuc A16b-2202-0772 PC Kartı Alpha Sürücü Ünitesi A16B22020772 A16B-22O2-O772

FANUC A16B-2202-0772 | Operatör Paneli G/Ç PCB — A16B-2202 Serisi, Seri 16 / 18, Japonya Menşeli

Parça Numarası: A16B-2202-0772

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Operatör Paneli G/Ç PCB

Kart Serisi: A16B-2202

Uyumlu Sistemler: FANUC Seri 16 / 18 CNC ve uyumlu

Genel Bakış

A16B-2202-0772, FANUC'un A16B-2202 serisinden bir operatör paneli G/Ç baskılı devre kartıdır. FANUC'un Seri 16 ve 18 kontrolcü ekosistemindeki G/Ç kartları kümesine aittir ve CNC kontrolcüsünün PMC'si ile makine aletinin operatör arayüzü donanımı arasındaki iletişimi yönetir.

Operatör paneli G/Ç kartları, insan-makine arayüzünü çalıştıran sinyalleri taşır: makinenin panelindeki her düğme basışı bu kart aracılığıyla alınır ve PMC merdiven programı tarafından sürülen her gösterge lambası durumu bu kart aracılığıyla çıkış verir.

A16B-2202 serisi, farklı kanal sayıları ve G/Ç türlerini kapsayan, Seri 16 ve 18 uygulamaları için bir dizi FANUC G/Ç PCB'sini kapsar.

Bu seri içinde, bireysel varyantlar giriş sayıları, çıkış sayıları ve elektriksel türleri ile tanımlanır - hangi makineler ve panel yapılandırmalarına hizmet ettiklerini belirler.

0772, FANUC Seri 16/18 sistem hiyerarşisi içindeki belirli operatör paneli G/Ç uygulaması için yapılandırılmış böyle tanımlanmış bir varyanttır.

Bu kartlar kontrolcü kabini içine monte edilir ve operatör panelinin kablolarına bağlanır.

Düğmelerden, anahtar anahtarlarından, seçici anahtarlardan ve acil durdurma devrelerinden giriş sinyalleri alır ve gösterge lambalarına, sesli alarmlara ve diğer panel geri bildirim cihazlarına çıkış sinyalleri sürer.

Güvenilirlikleri makine operatörü tarafından doğrudan görülebilir - arızalı bir operatör paneli G/Ç kartı, makine çalışması sırasında hemen fark edilen eksik veya yanlış panel yanıtları üretir.

Temel Özellikler

Operatör Paneli Arayüzü — Bu Kart Ne Yapar

Bir CNC makine aletinin operatör paneli, insan operatörün makine ile etkileşimde bulunduğu noktadır.

Operatör, panelden programları başlatır ve durdurur, çalışma modlarını seçer, eksen hareketini etkinleştirir, iş mili ve soğutma sıvısı fonksiyonlarını kontrol eder ve alarmları onaylar.

Bu etkileşimlerin her biri, panel donanımından CNC kontrolcüsüne fiziksel bir elektriksel sinyal yolu gerektirir.

A16B-2202-0772, giriş tarafında bu sinyal yolunu sağlar: operatör bir düğmeye bastığında, panel anahtarı bir devreyi kapatır. G/Ç PCB'si bu kapanmayı algılar ve bunu PMC'ye mantıksal bir giriş durumu olarak sunar.

PMC merdiven programı bu durumu okur ve yanıt verir - belki bir modu etkinleştirir, bir fonksiyon başlatır veya NC çekirdeğine bir sinyal iletir.

Çıkış tarafında, PMC gösterge durumlarını sürer: mod artık aktif, iş mili çalışıyor, takım değiştirici hazır.

G/Ç PCB'si bu mantıksal çıkış durumlarını PMC'den alır ve çıkış terminallerine bağlı gösterge lambası devreleri veya röle bobinleri aracılığıyla akım sürer.

Makinedeki her panel düğmesi ve her panel göstergesi bu mantık yolundan geçer.

G/Ç PCB'si bunu mümkün kılan donanımdır.

Kaynak ve Lavabo Kuralları

A16B-2202 serisindeki operatör paneli G/Ç PCB'leri, kaynak tipi ve lavabo tipi elektriksel yapılandırmalarda üretilir. İki tip, çıkış sürücü devrelerindeki akım akış yönünü belirler.

Kaynak tipi çıkışlar, karttan yüke akım sağlar. Kart akım kaynağı olarak görev yapar.

Yük - bir lamba veya röle bobini - kartın çıkış terminali ile toprak arasına bağlanır. PMC çıkışı etkinleştirdiğinde, kart yük üzerinden akım sürer.

Lavabo tipi çıkışlar toprağa bir akım yolu sağlar. Kart akım lavabosu olarak görev yapar.

Yük, besleme voltajı ile kartın çıkış terminali arasına bağlanır. PMC çıkışı etkinleştirdiğinde, kart çıkış terminalini toprağa doğru çeker, devreyi tamamlar.

Takılı kartın tipi panel kablolarıyla eşleşmelidir. Lavabo tipi bir kartın beklendiği yere kaynak tipi bir kart takmak - veya tam tersi - yanlış veya eksik panel çıkış fonksiyonu üretir. Bir yedek parça tedarik etmeden önce her zaman takılı kartın elektriksel tipini etiketinden doğrulayın.

Hata Belirtileri ve Teşhisi

Bir A16B-2202-0772 kartı arızalandığında, belirtiler operatör panelinde görülür. Artık kayıt yapmayan girişler - CNC yanıtı vermeyen düğme basışları - veya kalıcı olarak açık veya kalıcı olarak kapalı olan çıkışlar, bir kart arızasına veya saha kablolama sorununa işaret eder.

CNC'nin PMC teşhis ekranı doğrudan teşhis aracını sağlar. Her anahtarı fiziksel olarak çalıştırırken giriş kaydını izlemek, kartın sinyali alıp ilettiğini doğrular.

Anahtar çalıştırıldığında PMC doğru giriş durumunu gösteriyorsa, kart o kanal için işlevseldir.

Anahtar çalıştırıldığında PMC'de herhangi bir değişiklik olmazsa ve anahtar ile kablolama iyi olduğu doğrulanırsa, kartın o kanal için giriş devresi arızalanmıştır.

Çıkış arızaları, belirli bir çıkış durumunu komut vermek için PMC'nin zorla çıkış fonksiyonunu kullanarak ve panelde karşılık gelen lambanın veya cihazın yanıt verip vermediğini doğrulayarak benzer şekilde teşhis edilir.

SSS

S1: Kontrolcü kabinindeki bir bakım prosedüründen sonra birkaç operatör paneli düğmesi çalışmayı durdurdu. Kablolama sağlam görünüyor. A16B-2202-0772 hatalı olabilir mi?

Kontrolcü kabinindeki bakım çalışmaları istenmeyen konektör bozulmalarına neden olabilir. Kartın hatalı olduğuna karar vermeden önce, panel kabloları ile G/Ç PCB'si arasındaki tüm konektörlerin tam olarak oturduğunu doğrulayın.

Kısmen oturmamış bir konektör, tam olarak tarif ettiğiniz deseni üretir - birden fazla girişin birlikte arızalanması.

Tüm konektörleri yeniden oturtun, panel fonksiyonunu test edin ve konektör oturmasının doğrulanmasıyla arıza devam ederse, kartta hasar olup olmadığını inceleyin.

S2: Panel gösterge lambaları PMC durumundan bağımsız olarak kalıcı olarak yanıyor. Bu bir G/Ç PCB hatası mı yoksa bir kablolama hatası mı?

Doğru PMC durumuna rağmen kalıcı olarak yanan çıkışlar, çıkış sürücü devresinde veya kablolamada bir kısa devre durumuna işaret eder.

Lamba devresinin ortak besleme voltajının doğru seviyede olup olmadığını kontrol edin - beslemedeki aşırı voltaj, lambaların bozulmuş çıkış sürücü koruma devreleri aracılığıyla yanmasına neden olabilir.

Besleme voltajı doğruysa, PMC'nin çıkışları kapatma komutunu verdiğini doğrulamak için PMC çıkış kaydını izleyin.

PMC komutu kapalıyken lambalar yanmaya devam ederse, kartın çıkış sürücü bölümü muhtemelen arızalanmıştır.

S3: Makine soğutma sıvısı ile taştı ve operatör paneli çalışmayı durdurdu. A16B-2202-0772, soğutma sıvısı kontaminasyonundan sonra kurtarılabilir mi?

Kurtarma, kontaminasyonun boyutuna ve ne kadar hızlı ele alındığına bağlıdır. Henüz korozyona neden olmamış soğutma sıvısı buharına maruz kalmış bir kart, genellikle elektronik güvenli kontak temizleyici ile temizlenerek ve iyice kurutulduktan sonra tekrar hizmete alınabilir.

Batmış veya uzun süre ıslak kalmış bir kart genellikle tam olarak kurtarılamayan iz korozyonu gösterir.

Temizlikten sonra büyütme altında inceleyin - bakır izler veya bileşen kurşunları üzerindeki aktif korozyon, kartın güvenilir bir şekilde kurtarılamadığının bir işaretidir.

S4: Bir yedek parça tedarik etmeden önce takılı A16B-2202-0772'nin G/Ç türünü (kaynak veya lavabo) nasıl doğrulayabilirim?

Kart etiketini doğrudan okuyun. Takılı karttaki etiket, G/Ç türünü açıklamasında veya spesifikasyon satırında belirtecektir.

Etiket hasarlıysa, makinenin elektriksel belgelerine başvurun - G/Ç PCB türü, makinenin bakım kılavuzunun kontrolcü yapılandırma bölümünde belirtilir.

Her ikisi de mevcut değilse, yetkili bir FANUC teknisyeni, uygun test ekipmanıyla kartın çıkış terminallerindeki devre özelliklerini ölçerek türü belirleyebilir.

S5: Bu kartı değiştirdikten sonra, CNC daha önce var olmayan bir operatör paneli iletişim hatası gösteriyor. Ne yanlış olabilir?

Bir kart değişiminden sonra bir operatör paneli iletişim hatası tipik olarak üç sorundan birini gösterir: değiştirilen kartın orijinalinden farklı bir G/Ç Bağlantı adresi yapılandırması vardır, değiştirilen kartta bir konektör tam olarak takılmamıştır veya değiştirilen kart G/Ç Bağlantı veri yolu üzerinde bir hata durumu oluşturan bir arızaya sahiptir.

Önce G/Ç Bağlantı adresi ayarlarını ve konektör oturmasını kontrol edin.

Her ikisi de doğru olarak doğrulandıysa, değiştirilen kartın değiştirilmesi gerekebilir.
