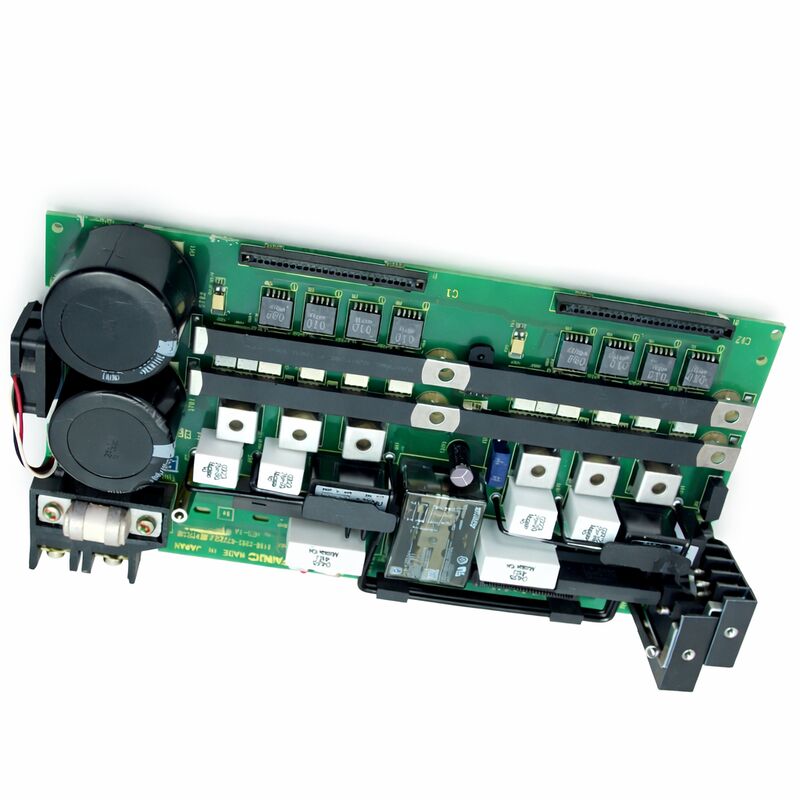

FANUC A16B-2202-0773 | Operatör Paneli G/Ç PCB — A16B-2202 Serisi, Japonya Menşeli

Parça Numarası: A16B-2202-0773

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Operatör Paneli G/Ç PCB

Kart Serisi: A16B-2202

Uyumlu Sistemler: FANUC CNC kontrol sistemleri

Genel Bakış

A16B-2202-0773, FANUC'un A16B-2202 serisinden bir operatör paneli G/Ç baskılı devre kartıdır. CNC kontrol cihazı ile makinenin operatör paneli arasındaki sinyal arayüzünü yönetir — makinistin makineyi kontrol etmek için kullandığı ön panel.

Operatör panelindeki her düğme, anahtar, döner seçici ve gösterge, bu kartın yönettiği G/Ç sinyal yolları aracılığıyla kontrol cihazına bağlanır.

A16B-2202 serisi, birden fazla FANUC CNC kontrol cihazı nesli boyunca operatör paneli G/Ç kartlarını kapsar.

Bu kartlar, operatör panelinden gelen fiziksel girdileri — tuş basımları, mod seçme anahtarları, çevrim başlatma, besleme durdurma, acil durdurma — CNC kontrol cihazının işleyebileceği dijital sinyallere çevirir.

Ayrıca panelin çıkış göstergelerini de yönlendirirler: operatöre hangi modun aktif olduğunu, hangi fonksiyonların etkin olduğunu ve makinenin mevcut durumunun ne olduğunu bildiren ışıklar.

Çalışan bir operatör paneli G/Ç kartı olmadan, CNC'nin operatör komutları için güvenilir bir yolu yoktur.

Eksen hareketi hala doğrudan parametre yöntemleriyle mümkün olabilir, ancak operatör paneli aracılığıyla normal makine çalışması mümkün değildir.

Bu kart, rutin işleme işlemleri için işlevsel bir gerekliliktir.

Anahtar Özellikler

Operatör Paneli G/Ç — Sinyal Yolu

Bir makinist "Çevrim Başlat" düğmesine bastığında, o fiziksel düğme kapanması, bir kablo aracılığıyla operatör paneli G/Ç kartına giden bir voltaj veya toprak sinyali üretir.

Kartın giriş devresi bu sinyali okur ve durumu CNC kontrol cihazının PMC merdiven mantığına bildirir.

PMC, "Çevrim Başlat" girdisini okur ve tüm koşullar karşılanırsa, kesme çevrimini başlatır.

Bu yol, paneldeki her düğme ve anahtar için mevcuttur. Mod seçici anahtarlar, besleme aşırı devir potansiyometreleri, jog yön tuşları, iş mili hızı aşırı devri, takım değiştirme istekleri — her biri G/Ç kartının CNC ile arayüz oluşturduğu bir sinyal üretir.

Çıkış tarafında, kart CNC'den komutlar alır — "Çevrim Aktif lambasını yak", "Besleme Durdurma göstergesini etkinleştir" — ve ilgili panel ışıklarını yönlendirir.

"Kaynak tipi" tanımı, sinyal mantığı kuralını açıklar.

Kaynak tipi G/Ç'de, kartın giriş devreleri alan cihazından akan akımı algılar.

Bu, yaygın endüstriyel G/Ç kurallarından biridir ve panel kablolamasının nasıl yapılandırıldığını belirler.

Alan cihazları, doğru çalışması için kartın G/Ç tipine uymalıdır.

A16B-2202 Serisi — CNC Sistemleri İçin Operatör Paneli Kartları

A16B-2202 serisi, farklı kontrol cihazı platform yapılandırmalarına uygun belirli G/Ç noktası sayıları, sinyal mantığı türleri ve işlevsel özelliklere sahip bir dizi operatör paneli G/Ç kartı varyantını kapsar.

Seri, çeşitli kanal sayılarında — 48, 64, 72, 96, 104 giriş ve çıkış kombinasyonları — standart panel G/Ç'yi kapsar ve prob çevrimleri için yüksek hızlı atlama girişleri gibi özelliklere sahip varyantları içerir.

-0773 varyantı, bu ailede belirli bir konuma sahiptir ve hedef sistem yapılandırması için uygun olan belirli G/Ç sayısını ve özelliklerini tanımlar.

Bu serideki diğer operatör paneli G/Ç kartlarında olduğu gibi, -0773 operatör paneli rafına takılır ve panel G/Ç arayüzü aracılığıyla CNC kontrol cihazıyla iletişim kurar.

Doğru varyantı belirlemek esastır.

Farklı A16B-2202 son ek numaraları birbirinin yerine kullanılamaz. Yanlış bir kart aynı fiziksel boyuta ve konektör düzenine sahip olabilir, ancak farklı sinyal kapasitesine sahip olabilir. Bir yedek parça tedarik etmeden önce her zaman etiketinden takılı kartın son ekini doğrulayın.

Hata Tanımlama — Operatör Paneli G/Ç Hataları

Bir operatör paneli G/Ç kartı arızalandığında, arıza tipik olarak üç desenden birinde kendini gösterir. Tam kart arızası, tüm panel fonksiyonlarını yanıt vermez hale getirir — düğmeler hiçbir şey yapmaz, göstergelerin tümü söner veya tümü yanar.

Kısmi arıza, belirli panel fonksiyonlarını yanıt vermez hale getirirken diğerleri normal çalışır — bu genellikle kartın G/Ç dizisinin belirli bir bölümüne veya karttaki belirli bir güç rayına işaret eder.

Aralıklı arızalar — bazen çalışan, bazen çalışmayan panel fonksiyonları — genellikle kartın kendisinden ziyade konektör temas sorunlarından kaynaklanır.

Kartın arızalı olduğuna karar vermeden önce, panel kablo bağlantılarını hem kart ucunda hem de panel ucunda kontrol edin.

Operatör paneli kabloları, tekrarlanan panel montajı ve sökme işlemlerinden dolayı konektör noktalarında aşınma biriktirir.

Kısmen oturmuş bir konektör veya hasarlı bir temas, kart arızasıyla aynı belirtiyi üretir.

Bağlantıların iyi olduğu doğrulandıktan sonra ve arıza devam ederse, kart değiştirme adayıdır.

SSS

S1: Belirli panel tuşlarından birkaçı yanıt vermeyi bıraktı. Diğerleri normal çalışıyor. A16B-2202-0773'ün arızası mı?

Seçici tuş arızası — belirli tuşlar yanıt vermiyor, diğerleri çalışıyor — bir kart arızasını gösterebilir, ancak bir panel tuş takımı arızası veya bir panel kablosu arızasıyla eşit derecede tutarlıdır.

Mümkünse önce panel kablosunu değiştirerek test edin.

Panel kablosunun iyi olduğu doğrulandıysa, arıza ya kartın belirli G/Ç bölümünde ya da o belirli tuşların tuş takımı kontaklarındadır. Etkilenen tuşların altındaki tuş takımını kirlilik veya aşınma açısından inceleyin.

S2: Makine bir güç dalgalanmasından sonra bir operatör paneli alarmı gösteriyor. Kartın bir konektörün yakınında görünür renk değişikliği var. Ne yapılmalı?

Görünür renk değişikliği, güç olayından kaynaklanan bir bileşen arızasını gösterir. Hasarlı bir kartla çalışmayı geri yüklemeye çalışmayın — hasarlı devre yanlış sinyaller uyguluyorsa, arıza arayüz aracılığıyla CNC ana kartına yayılabilir.

Kartı değiştirin. Ayrıca, aşırı voltaj koşulunun giderildiğini doğrulamak için yedek kartı takmadan önce panel güç kaynağı voltajını kontrol edin.

S3: Kaynak tipi ve lavabo tipi operatör paneli G/Ç kartları arasındaki fark nedir?

Kaynak tipi kartlar, karttan alan cihazına akım sağlar. Alan cihazı (düğme, anahtar), girdiyi etkinleştirmek için akım yolunu toprağa bağlar. Lavabo tipi kartlar, alan cihazından akım çeker.

Alan cihazı, kartın girişine voltaj sağlar. Panel kablolaması her tip için farklıdır — kaynak tipi bir kart, lavabo tipi için yapılandırılmış alan kablolamasıyla doğru şekilde çalışamaz.

Yedek kart tedarik etmeden önce her zaman kablolama kuralını doğrulayın.

S4: Makine yeni bir operatör paneli ile modernize edildi. Panel, CNC ile doğru şekilde iletişim kurmuyor. A16B-2202-0773'ün değiştirilmesi gerekebilir mi?

Bir modernizasyon senaryosunda, panel kablolaması ve kartın G/Ç kuralı eşleşmelidir. Modernizasyon paneli farklı bir G/Ç kuralı (kaynak vs lavabo) veya farklı bir sinyal seviyesi kullanıyorsa, kart uyumlu bir varyanta değiştirilmesi gerekebilir.

Ayrıca panel kablosunun pinout'unun kartın konektör atamasıyla eşleştiğini doğrulayın.

Yanlış kablolanmış bir panel, bir kart arızası gibi görünecektir, ancak kart arızalı değildir.

S5: Bu kartta bileşen düzeyinde onarım yapılabilir mi?

Bileşen düzeyinde onarım, belirli arızalar için mümkündür — hasarlı giriş koruma diyotları, arızalı gösterge sürücü IC'leri, oksitlenmiş konektör kontakları.

Tescilli FANUC arayüz IC'leri, hasar görmüşse, genellikle bağımsız olarak mevcut değildir ve bu arızalar için bileşen düzeyinde onarımı pratik hale getirmez.

Nitelikli bir FANUC onarım servisi, belirli arıza modunu değerlendirebilir ve onarılabilirlik hakkında tavsiyede bulunabilir.
