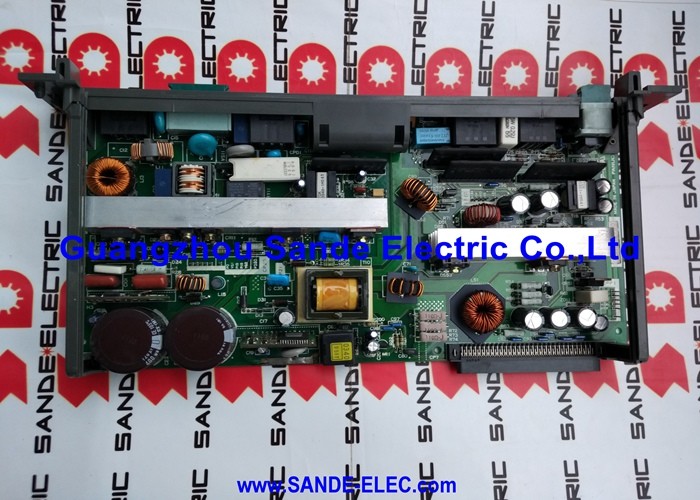

A16B-2202-0786 FAUNC POWER kullanılan PCB A16B22020786 A16B-22O2-O786

A16B-2202-0786 FANUC Alfa SVM3-20/20/40 Kablolama Tablosu A06B-6096-H307 / Üç Eksenli 20A+20A+40A / A16B-2202 Serisi

A06B-6096-H307 SVM3-20/20/40 Üç Eksenli Servo Modülü

GE Fanuc Alpha servo güçlendirici kılavuzu (B-65165E/02) doğruluyor: A16B-2202-0786 A06B-6096-H307 için kablolama tahtasıdır.A06B-6096 SVM3 üç eksenli servo modülü ailesinin en yüksek akımlı varyantı.

SVM3 (Servo Module 3-eksel) tek bir modüle üç bağımsız servo eksen kanalını entegre eder.Üç eksen, modül evinde ortak bir güç kaynağı ve DC otobüsünü paylaşıyor. Üç ayrı tek eksenli üniteye kıyasla kabin alanının kullanımını en üst düzeye çıkarıyor.

SVM3-20/20/40 üç kanalı boyunca asimetrik akım değerlerine sahiptir:

• 1. eksen:20A zirve
• 2. eksen:20A zirve
• Üçüncü eksen:40A zirve ′′ sürücünün en zorlu ekseninde en yüksek akım kanalı

Ana Özellikler

SVM3 ailesi A16B-2202 kablolama panelleri onaylandı

GE Fanuc Kılavuzu B-65165E/02, A06B-6096 SVM3 ailesinin tamamını ve kablolama tablolarını doğrular:

Serinin sonunda A16B-2202-0786 en yüksek akım toplamı varyasyonudur ′′ toplamda 80A zirveye sahip üç eksen.

Uygulama Senaryoları

SVM3-20/20/40 kablo panosu hatası:SVM3 üç eksenli modülü olan bir FANUC Alpha CNC, iç sürücü hatası geliştirir. Kontrol kartını ve IGBT transistörlerini doğruladıktan sonra, A16B-2202-0786 kablolama kartı hatası olarak belirlenir.Değiştirme doğru üç eksenli servo çalışmasını geri getirir.

Üç eksenli servomodül tamir:Bir üretim makinesinin SVM3-20/20/40 modülü kapsamlı bir planlı bakımdan geçirilir.

Sık Sorulan Sorular

S1: A16B-2202-0786'nın SVM3 modulum için kablolama tahtası olduğunu nasıl doğrulayabilirim?

A06B-6096-H307 ifadesiyle sürücü modülünü belirleyin. A16B-2202-0786 onaylanmış kablo kartıdır. GE Fanuc Alpha servo kılavuzu B-65165E/02 bunu doğrudan doğruluyor.Parça numarasını onaylamak için kurulu kart üzerindeki etiketi oku.

S2: SVM3-20/20/40 neden tek bir 20/20/20 veya 40/40 yerine asimetrik 20/20/40 derecelendirmeleri kullanır?

Asimetrik akım dereceleri, sürücünün hizmet verdiği üç eksenin gerçek mekanik taleplerine uymaktadır.40A kanalı en yüksek yük eksenini işliyorken, 20A kanalları daha hafif eksenlere verimli bir şekilde hizmet veriyorBu dengeli yaklaşım, sürücü modülünün maliyetini ve termal performansını özel makine aletinin eksen gereksinimleri için optimize eder.

S3: A16B-2202-0786, bitişik A16B-2202-0785 (SVM3-12/20/40) ile değiştirilebilir mi?

A16B-2202-0785 numarası SVM3-12/20/40 için kablolama tahtası ve A16B-2202-0786 SVM3-20/20/40 için. The wiring board's PCB layout reflects the specific transistor module sizes for each axis channel — the 20A Axis 1 channel on the H307 has a different transistor rating than the 12A Axis 1 channel on the H306Tahtalar birbirini değiştirebilir değil.

S4: Servo modülün içindeki A16B-2202-0786'ya erişmeden önce hangi güvenlik önlemleri uygulanır?

Gücü kapat ve ana kaynağı kilitle.SVM3-20/20/40 DC otobüsünün şarjı, ana güçten çıkarıldıktan sonra kalır. Modül içine girmeden önce kalibre edilmiş bir voltmetre kullanarak DC otobüs voltajının 30V'den düşük olduğunu kontrol edin.. A16B-2202-0786'yu ESD güvenli bir yüzeyde anti-statik bir bileklik kaydıyla tutun.

S5: A16B-2202-0786'nın değiştirilmesi CNC servolu parametrelerinde değişiklik gerektirir mi?

Hayır, tüm üç eksen kanalı için servoparametreler CNC'nin ana parametreler hafızasında yer almaktadır.CNC, çalıştırma başlangıcı sırasında servoparametreleri indirir.Üretime geri dönmeden önce düşük hızda üç eksen kanalında da doğru servo tepkisini kontrol edin.
