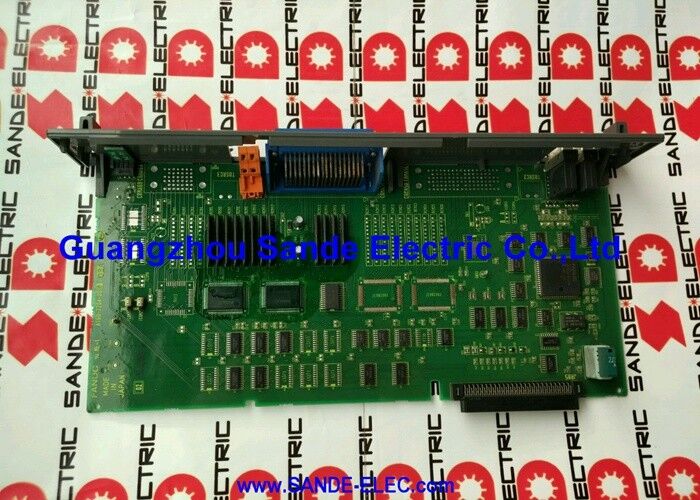

Fanuc Alarm Modülü A16B-2203-0031 A16B22030031 A16B-22O3-OO31

A16B-2203-0031 | FANUC Serisi 16 Seçenek 2 PCB — 4 Ek Eksen / Alt CPU Yok / LED Durum Göstergesi / A20B-2902-0070

Seçenek 2 — Seri 16'da Eksen Genişletme

FANUC Serisi 16 CNC, yuva tabanlı bir genişletme mimarisi kullanır. CNC kontrol ünitesi, ana CPU kartının ötesinde, belirli donanım genişletmelerini barındıran belirlenmiş seçenek kartı yuvalarına sahiptir. "Seçenek 2" yuvası, ana kartın sağladığının ötesinde servo eksen kanalları ekleyen kart olan eksen genişletme kartını alır.

A16B-2203-0031, bu Seçenek 2 yuvasını 4 ek eksen kanalıyla doldurur. Temel Seri 16 ana kartı birincil eksenleri (standart bir işleme merkezi veya torna merkezi için tipik olarak 3 ila 4 eksen) yönetir. Uygulama daha fazlasını gerektirdiğinde (döner tablalı bir makine, ek iş mili, palet değiştirici ekseni veya özel bir takım magazini ekseni) A16B-2203-0031, servo kanalların bunları kontrol etmesini sağlar.

Önemli Ürün Bilgileri

Alt CPU Yok — Ana İşlemci Üzerinden Eksen Kontrolü

A16B-2203-0031alt CPU olmayan varyantSeçenek 2 panosunun. Bu, 4 ek eksen için tüm eksen kontrol hesaplamalarının Seri 16'nın ana CPU'su tarafından gerçekleştirildiği anlamına gelir; bu genişletilmiş eksenlere ayrı bir işlem ünitesi tahsis edilmemiştir.

4 ek eksenin mütevazı hızlarda çalıştığı ve en zorlu gerçek zamanlı işleme özelliklerini gerektirmediği makineler için ana CPU, performans düşüşü olmadan eklenen hesaplama yükünü yönetir. Daha basit ek eksenler (döner tablalar, palet indeksleyiciler, takım magazini sürücüleri) genellikle bu kategoriye girer.

Bu, ek eksenler için bağımsız işlem gerektiren Seri 18 uygulamalarına özel olarak ayrılmış bir alt CPU içeren A16B-2203-0033 ile çelişir.

LED Durum Ekranı — Tanılama Görünürlüğü

A16B-2203-0031'in ön panelinde bir LED alarm ve durum ekranı bulunur. FANUC Serisi 16/18 kontrol mimarisinde bu LED göstergeler şunları sağlar:

Açılış sırası ekranı:LED düzeni, CNC'nin başlatma sırası sırasında tanımlanan durumlar aracılığıyla değişir. Durdurulmuş veya yanlış bir model, başlatma hatalarının Seçenek 2 kartında lokalizasyonuna yardımcı olur.

Alarm göstergesi:Ek eksenlerden birinde bir servo alarmı oluştuğunda, Seçenek 2 kartının LED'i kart seviyesinde ilk görünür alarm göstergesini sağlar; CNC operatör ekranına erişmeden eksen alarmlarını teşhis ederken kullanışlıdır.

Uygulama Senaryoları

4 eksenli işleme merkezi genişletmesi:FANUC Serisi 16 MB işleme merkezi, döner indeksleme tablası için 5. eksene ihtiyaç duyar. A16B-2203-0031 Seçenek 2 kartı Seçenek 2 yuvasına takılır, A20B-2902-0070 servo modülü takılır ve parametreler yeniden yüklenir. 5. eksen CNC tarafından kullanılabilir hale gelir.

Seçenek 2 kart arızasından sonra değiştirme:A16B-2203-0031'in kurulu olduğu bir işleme merkezi, özellikle ek eksen kanallarında alarmlar geliştirir. Ana eksen kanalları, Seçenek 2 kart arızasıyla tutarlı olarak işlevsel kalır. Değiştirme, ek eksen çalışmasını geri yükler.

SSS

S1: A16B-2203-0031, A20B-2902-0070 servo modülü olmadan kurulabilir mi?

A20B-2902-0070, A16B-2203-0031 Seçenek 2 kartına takılan servo kontrol modülüdür. Servo modül, ek eksenler için servo döngü işlemeyi sağlar. Bu olmadan ek eksen kanalları çalışamaz. A16B-2203-0031'i sipariş ederken servo modülünün de gerekli olup olmadığını veya mevcut bir A20B-2902-0070'in orijinal karttan aktarılıp aktarılamayacağını doğrulayın.

S2: A16B-2203-0031'i kurduktan sonra neden tüm parametrelerin ve programların yeniden yüklenmesi gerekiyor?

CNC-Shopping, kurulumun parametre ve programın yeniden yüklenmesini gerektirdiğini doğrular. Yeni bir Seçenek 2 kartı takıldığında, CNC'nin SRAM belleği değişen bir donanım yapılandırmasını görür. Sistem başlangıçta bir donanım algılaması gerçekleştirir; saklanan konfigürasyon verileri ile algılanan donanım arasındaki uyumsuzluk, CNC'nin yanlış başlatılmasına neden olabilir. Parametrelerin yeniden yüklenmesi, CNC'nin yeni ek eksenleri tanımasını ve doğru şekilde yapılandırmasını sağlar.

S3: A16B-2203-0031 kurulu bir Seri 16 CNC'de maksimum toplam eksen sayısı nedir?

Series 16 temel sistemi ana kartta 4 ekseni destekler. A16B-2203-0031 Seçenek 2 kartının 4 ek eksenle eklenmesi, toplamı 8 kontrollü eksene getirir. Bu, Seri 16'nın hedef uygulama aralığındaki en karmaşık takım tezgahı konfigürasyonlarını kapsar. Maksimum yapılandırılmış eksen sayısını CNC'nin özel seri ve model belgelerinden doğrulayın.

S4: A16B-2203-0031, Seri 18 CNC sistemleriyle uyumlu mudur?

Alt CPU'suz Seri 16 modeli. 4 ek eksen gerektiren Seri 18 uygulamaları için A16B-2203-0033 (Alt CPU'lu) doğru karttır. Seri 16 ve 18, farklı Seçenek 2 kart çeşitlerini kullanır; sipariş vermeden önce ilgili CNC için geçerli kartı onaylayın.

S5: Hangi alarmlar A16B-2203-0031 Seçenek 2 kartının arızalandığını gösterir?

Ana eksen kanalları normal şekilde çalışmaya devam ederken özellikle ek eksen kanallarını (konfigürasyona bağlı olarak 5'inci ila 8'inci eksenler) etkileyen alarmlar, Seçenek 2 kart arızasının karakteristiğidir. Eksen alarmları, yalnızca ek eksenlerdeki servo iletişim hataları veya Seçenek 2 yuvasını işaret eden başlatma alarmları tanı göstergeleridir. Bakım kılavuzundaki Seri 16 donanım alarm referansıyla alarm kodlarını çapraz referanslayın.
