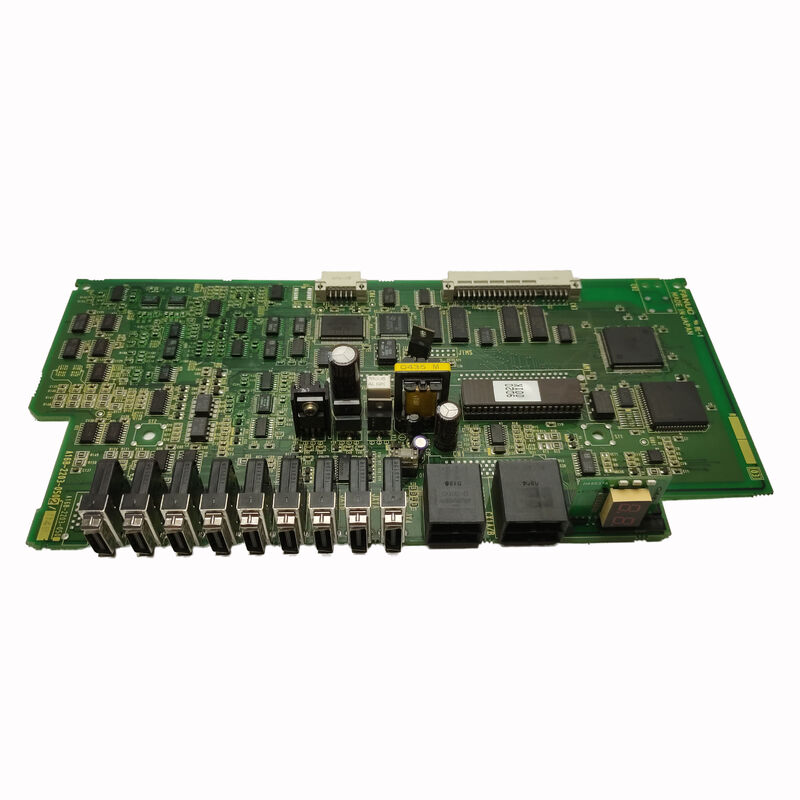

FANUC A16B-2203-0090 | Robo Monitör PCB — A16B-2203 Serisi, FANUC CNC ve Robot Kontrol Cihazları için Sistem İzleme ve Kontrol Kartı, Seri 16/18/21, Japonya Menşeli

Genel Bakış

FANUC A16B-2203-0090 kartı, FANUC'un PCB isimlendirmesinde FANUC'un robot kontrolü ve robot-CNC entegrasyonu ürün grubuna ait kartları tanımlayan "ROBO" adını taşır.

A16B-2203 serisi, bir dizi özel kontrol ve arayüz kartını kapsar: robot kontrol cihazları için güç kaynağı kartları (R-J3iB için A16B-2203-0370, R-30iA/R-30iB için A16B-2203-0910), eksen kontrol ve G/Ç genişletme kartları, DeviceNet arayüz kartları (A16B-2203-0190) ve A16B-2203-0090 gibi izleme/kontrol kartları. Serideki her kart, daha büyük kontrol sistemi mimarisinde belirli bir işlevi yerine getirir.

ROBO monitör PCB'sinin rolü, ana CPU kartının rolünden farklıdır.

Ana CPU'nun CNC veya robot programını yürüttüğü, servo kontrolünü yönettiği ve PMC merdivenini çalıştırdığı yerde, monitör kartı sistem düzeyinde gözlem ve kontrol fonksiyonlarını yönetir — sistemin beklenen parametreler dahilinde çalıştığını bilen, durumu bağlı modüllere ve harici izleme sistemlerine ileten ve makineyi durduran arızalar haline gelmeden önce bakım müdahalesi gerektiren koşulları işaretleyen elektronik katman.

Robotik ve robot bağlantılı CNC uygulamalarında, sistem durumu izleme özellikle önem taşır çünkü tespit edilmeyen bir arızanın sonuçları koordineli bir robot-makine hücresi boyunca hızla yayılabilir.

Bozuk bir güvenlik devresiyle çalışmaya devam eden bir robot veya arızalı bir konum izleme fonksiyonuyla çalışmaya devam eden bir CNC, takım hasarına, parça hurdaya ayrılmasına veya — ciddi durumlarda — güvenlik olaylarına neden olabilir.

Monitör PCB'si, sistemin güvenlikle ilgili tespit katmanının bir parçasıdır, bu nedenle arızası genellikle sistemin bozuk bir durumda devam etmesine izin vermek yerine çalışmayı durduran alarmlar üretir.

Anahtar Özellikler

A16B-2203 Serisi — Aileyi Anlamak

A16B-2203 kart serisi, FANUC'un parça kataloğundaki en işlevsel olarak çeşitli kart ailelerinden biridir. -2203 öneki, FANUC'un PCB mimarisinde ortak bir döneme ve fiziksel standarda ait kartları tanımlar — tipik olarak Seri 16/18'den erken i-serisi nesline kadar — ancak son dört rakam, çok farklı işlevleri ayırt eder:

-0090 (bu kart): ROBO monitör PCB'si — sistem izleme ve kontrolü, robot bağlantılı CNC uygulamaları.

-0110: Servo ek modülü veya arayüz modülü — servo kontrol uzantısı.

-0190: DeviceNet Arayüz PCB'si — robot kontrol cihazları için saha veri yolu iletişim arayüzü.

-0200: PLC Arayüz PCB'si — makine G/Ç ve PLC entegrasyonu.

-0291: Grafik kontrol PCB'si — Seri 15/150 CNC için ekran işleme.

-0370: Güç kaynağı ünitesi — R-J3iB robot kontrol cihazları için.

-0910: Güç kaynağı ünitesi — R-30iA/R-30iB robot kontrol cihazları için.

Bu çeşitlilik, A16B-2203 serisindeki bir parça numarasının kartın belirli bir FANUC donanım nesline ait olduğunu belirttiği, ancak son dört rakama bakılmadan işlevi hakkında çok az şey söylediği anlamına gelir.

Bir yedek A16B-2203-0090 temin ederken, tam parça numarasını kullanmak esastır — yüzeysel olarak benzer numaralara sahip diğer A16B-2203 varyantları, farklı işlevlere, farklı konektörlere ve farklı kurulum gereksinimlerine sahip tamamen farklı kartlardır.

LED Göstergeleri — Kart Yüzeyindeki Tanılama Değeri

A16B-2203-0090'ın en pratik olarak kullanışlı özelliklerinden biri, LED durum göstergeleri dizisidir.

FANUC'un kontrol sistemi mimarisinde, bireysel kartlardaki tanılama LED'leri, bakım zekasının ilk hattını oluşturur — herhangi bir test ekipmanı bağlamadan veya CNC'nin yazılım tanılama ekranlarına erişmeden önce, bir bakım mühendisi, sistemin hangi bölümünün sağlıklı olduğunu ve hangisinin arızalı olduğunu belirlemek için bireysel kartlardaki LED durumlarını gözlemleyebilir.

ROBO monitör PCB'sinin LED'leri tipik olarak şunları gösterir:

Güç durumu: Kartın dahili güç kaynağı raylarının (+5V, ±15V) spesifikasyon dahilinde olduğunu onaylar. Sistem enerjiliyken kapalı bir güç LED'i, kart seviyesinde bir güç arızası — arızalı voltaj regülatörü, patlamış koruma sigortası veya hasarlı güç izi — anlamına gelir.

İletişim durumu: Kartın diğer modüllere olan veri bağlantısının sağlığını gösterir. Sistem çalışırken yanıp sönen veya kapalı bir iletişim LED'i, bu kartta, alıcı modülde veya onları birbirine bağlayan arka panelde olabilecek bir veri yolu iletişim arızası anlamına gelir.

Alarm durumu: Kartın izlediği devrelerde bir hata koşulu algıladığında yanan bir veya daha fazla LED. Belirli alarm deseni — hangi LED, sabit veya yanıp sönen — CNC veya robot kontrol cihazının bakım kılavuzunda açıklanan belirli hata kodlarıyla ilişkilidir.

Bu LED durumları, CNC'nin operatör panelinde görüntülenen alarm kodlarıyla birlikte, deneyimli bir bakım mühendisinin herhangi bir modül çıkarılmadan veya değiştirilmeden önce bir arızayı belirli bir karta veya devreye daraltmasına olanak tanır.

A16B-2203-0090'a Atfedilen Arızaların Tanılanması

ROBO monitör PCB'si arızalandığında, sistem tipik olarak sistem durumu izleme, modüller arası iletişim veya belirli güvenlik izleme devreleriyle ilgili kategorilerde alarm kodları üretir.

Tanılama zorluğu, bu alarm kategorilerinin sistemin başka yerlerindeki arızalar tarafından da üretilebilmesidir — arızalı bir bağlantı, kötü bir arka panel teması veya bir güç kaynağı sorunu monitör kartı arızasını taklit edebilir.

Sistematik tanılama yaklaşımı şöyledir: önce kartın konektörlerindeki güç kaynağı voltajlarının doğru olduğunu doğrulayın; ardından tüm konektör eşleşmelerinin güvenli ve tüm kabloların düzgün şekilde takıldığını doğrulayın.

Güç ve bağlantıların doğru olduğu doğrulandıktan sonra ve alarm devam ederse, arızanın kartla birlikte hareket ettiğini doğrulamak için A16B-2203-0090'ı bilinen iyi bir kartla (varsa) değiştirin. Arıza hareket ederse, kartın arızalı olduğu doğrulanır.

Arıza devam ederse, sorun sistemin başka bir yerindedir.

SSS

S1: CNC veya robot kontrol cihazındaki hangi alarm kodları özellikle A16B-2203-0090'ın arızalandığını gösterir?

Belirli alarm kodları, kartın takılı olduğu CNC veya robot kontrol cihazı nesline bağlıdır.

FANUC Seri 16/18 CNC sistemlerinde, 900 serisindeki (DRAM eşlik, SRAM eşlik, sistem hatası) sistem düzeyindeki alarmlar veya 300-400 serisindeki belirli monitörle ilgili alarmlar monitör kartı arızalarıyla ilişkili olabilir.

Robot kontrol cihazı (R-J2 veya R-J3 nesli), monitör devresi arızaları için SRVO (servo) veya SYST (sistem) kategorisi alarmları üretir.

Monitör kartı arızalarıyla ilişkili alarm kodlarını belirlemek için belirli kontrolcü neslinin bakım kılavuzuna başvurun ve kartın kendisindeki LED durumlarıyla çapraz başvuru yapın.

S2: A16B-2203-0090 onarılabilir mi, yoksa tek seçenek değiştirme midir?

Bileşen düzeyinde onarım prensipte mümkündür — kart geri döndürülemez şekilde karmaşık değildir — ancak pratik fizibilite arıza moduna bağlıdır. Arıza, uygun SMD rework ekipmanıyla tanımlanıp değiştirilebilen arızalı bir ayrık bileşen (voltaj regülatörü, mantık IC, pasif bileşen) ise, onarım mümkündür.

Arıza, kartın çok katmanlı dahili izlerinde hasar içeriyorsa (bir dalgalanma olayı veya fiziksel hasardan kaynaklanan), onarım pratik olmaktan çıkar. Çoğu uzman FANUC onarım merkezi, A16B-2203 serisi kartların testini ve mümkün olduğunda onarımını sunar.

Değişim hizmetleri (arızalı kart karşılığında yenilenmiş test edilmiş bir ünite alma), bu parça için en yaygın hizmet yoludur.

S3: A16B-2203-0090 yalnızca CNC makinelerinde mi yoksa yalnızca robot bağlantılı uygulamalarda mı kullanılır?

"ROBO" adı, kartın birincil uygulama bağlamını — FANUC'un robot kontrol cihazı ve robot-CNC entegrasyonu ürün grubunu — belirtir.

Ancak, robot koordinasyon fonksiyonlarını içeren bazı FANUC CNC sistemleri (entegre robot eksen kontrolüne sahip çok eksenli CNC sistemleri gibi), ROBO ailesinden kartlar da kullanır.

Herhangi bir belirli makine için kesin cevap, o makinenin parça listesinde veya donanım bağlantı kılavuzundadır — A16B-2203-0090 o makinenin yapılandırmasının bir parçası olarak listelenmişse, makinenin saf bir CNC, bir robot veya hibrit bir sistem olup olmadığına bakılmaksızın doğru karttır.

S4: A16B-2203-0090 üzerinde kaç adet LED göstergesi bulunur ve bunların tanılama önemi nedir?

LED göstergelerinin tam sayısı ve etiketlemesi kart revizyonuna göre değişir, ancak A16B-2203 serisi monitör kartları tipik olarak güç durumu, iletişim bağlantı durumu ve hata göstergesi kapsayan 4 ila 12 LED taşır.

LED konumları ve anlamları, kontrol cihazının PCB'nin fiziksel düzenini açıklayan ekindeki bakım kılavuzunda belgelenmiştir.

En hemen faydalı LED'ler güç-iyi göstergeleridir — sistem enerjiliyken herhangi bir güç LED'i kapalıysa, yazılım tanılama gerekmez; arıza kartın güç devresindedir.

S5: Sistem soğukken normal çalışıyor ancak ısındıktan sonra monitör kartı alarmları üretiyor. Bu neyi düşündürüyor?

Isınmadan sonra ortaya çıkan ve sistem soğuduğunda kaybolan sıcaklığa bağlı arızalar, kart üzerindeki termal olarak marjinal bir bileşeni — tipik olarak çalışma sıcaklığında artan ESR'ye sahip bir elektrolitik kapasitör, ısındığında sızdıran bir yarı iletken eklem veya termal genleşme altında açılan ve soğuduğunda kapanan bir mikro çatlaklı lehim bağlantısı — işaret eder.

Bu arıza modu, güvenilir ömrünün sonuna yaklaşan yaşlanmış veya ESD'ye maruz kalmış bir kartın karakteristiğidir.

Geçici geçici çözüm (yeniden başlatmadan önce sistemin soğumasını beklemek) bir bakım çözümü değildir — kart, sıcaklıkla indüklenen arıza kalıcı hale gelmeden ve üretimde plansız kesintiye neden olmadan önce değiştirilmelidir.
