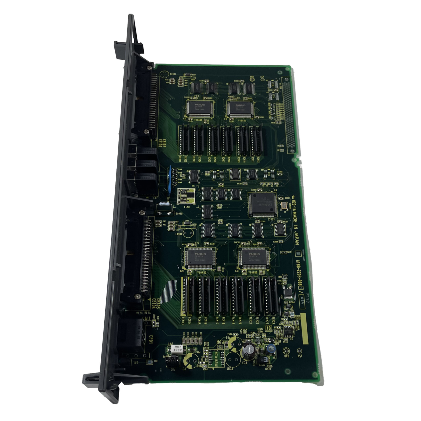

A16B-2203-0111 | FANUC Zero-C C6 I/O PCB — 80DI / 56DO / 0-C ve 0-D Serisi / Makine Arayüz Kartı

C6 — Orta Seviye G/Ç Yapılandırması

FANUC Serisi 0-C CNC'ye yönelik A16B-2203-01xx G/Ç kartı ailesi içinde üç kapasite seviyesi, farklı takım tezgahı karmaşıklığı gereksinimlerini karşılar:

C6 (A16B-2203-0111), tam olarak tanımlanmış C7 ile minimum C5 arasında konumlanır. 80/56 DI/DO sayısı, orta karmaşıklıktaki CNC takım tezgahlarının I/O gereksinimlerini karşılar; temel C5'in sağladığından daha fazlasına ihtiyaç duyan ancak otomatik palet değiştiricileri ve takım magazinleri olan karmaşık bir işleme merkezinin tam sinyal tamamlayıcısına ulaşamayan makineler.

Bu, C6'yı aşağıdakiler için doğru spesifikasyon haline getirir:

• Orta düzeyde otomasyona sahip standart 2 eksenli CNC torna merkezleri
• Palet değiştiricisi olmayan kompakt CNC işleme merkezleri
• Orta düzeyde makine arayüzü karmaşıklığına sahip taşlama makineleri
• C7'nin ek 24 girişi ve 16 çıkışının kullanılmadan kalacağı makineler

Temel Özellikler

PMC Merdiven Bağlantısı — Kart Nasıl Çalışır?

A16B-2203-0111, G/Ç Bağlantısı seri arayüzü aracılığıyla Seri 0-C CNC'nin PMC (Programlanabilir Makine Kontrolörü) merdiven mantığına bağlanır. PMC, makinenin sıra mantığını yürütür:

1. Giriş taraması:Her PMC döngüsünde kart, 80 giriş terminali durumunun tamamını (limit anahtarları, sensörler, operatör paneli düğmeleri, onay sinyalleri) okur ve bunları PMC'ye iletir.
2. Çıkış güncellemesi:Her PMC döngüsünde PMC, kartın 56 çıkış kanalına çıkış komutları yazar; soğutma sıvısı pompalarını, röle bobinlerini, solenoid valfleri, gösterge lambalarını etkinleştirir.
3. Makine sıralaması:PMC, merdiven basamaklarını mevcut giriş durumlarına göre değerlendirir ve çıkış durumlarını belirler; böylece takım tezgahının sıra mantığını etkili bir şekilde uygular.

A16B-2203-0111 arızalandığında hem giriş okuma hem de çıkış sürüşü durur; PMC, makine saha cihazlarıyla iletişimi kaybeder.

Uygulama Senaryoları

0-TC dönme merkezi G/Ç kartı arızası:FANUC 0-TC CNC torna tezgahı, hidrolik bağlama ve soğutma sıvısı fonksiyonlarını etkileyen PMC alarmları geliştirir. A16B-2203-0111 C6 kartı arıza olarak tanımlandı. Değiştirme, 80/56 makine G/Ç'sinin tamamını geri yükler.

0-MC kompakt işleme merkezi:Palet değiştiricisi olmayan küçük bir CNC işleme merkezi, C6 I/O spesifikasyonunu kullanır — 80 giriş ve 56 çıkış, iş mili kilidini, kapıyı, soğutucuyu ve eksen freni sinyallerini C6 kapasitesi dahilinde rahatlıkla kapsar.

SSS

S1: C7 kullanılamıyorsa A16B-2203-0111 (C6), A16B-2203-0110 (C7)'nin yerini alabilir mi?

Yalnızca PMC programı 80 veya daha az giriş ve 56 veya daha az çıkış kullanıyorsa. Makinenin PMC programı 81–104 DI veya 57–72 DO aralığındaki sinyalleri adresliyorsa bu sinyaller C6 kartında mevcut değildir; PMC alarmları ortaya çıkar. Daha düşük kapasiteli bir kart değiştirmeden önce makinenin G/Ç noktası kullanımını PMC ladder belgelerinden doğrulayın.

S2: A16B-2203-0111, 0-C Serisinin yanı sıra 0-D kontrolleriyle de çalışır mı?

Evet. A16B-2203-01xx C serisi I/O kartları hem 0-C hem de 0-D (ve 0-F) dönemi kontrolleri için onaylanmıştır. DNC Electronics, C7'nin (A16B-2203-0110) 0-MD, 0-TD, 0-MF, 0-TF konfigürasyonlarıyla çalıştığını doğruladı; aynı uyumluluk aynı kart ailesindeki C6 A16B-2203-0111 için de geçerli.

S3: A16B-2203-0111'de hangi konektörler kullanılıyor?

C6 kartı, C7'den (M18, M1, M20, M2, M19'u taşıyan) daha az sayıda konektör konumuna sahiptir. C6'nın 80/56 sinyal tamamlayıcısı, konektör dizisinin bir alt kümesini kullanır. Belirli makine konfigürasyonu için Seri 0-C donanım bağlantı kılavuzundan tam konnektör düzenini doğrulayın.

S5: A16B-2203-0111'in değiştirilmesi PMC program değişiklikleri gerektiriyor mu?

Hayır. PMC programı, karta özgü tanımlayıcıları değil, G/Ç adres numaralarını kullanır. A16B-2203-0111'in aynı C6 kartıyla benzer şekilde değiştirilmesi, herhangi bir PMC programında değişiklik yapılmadan G/Ç iletişimini geri yükler.
