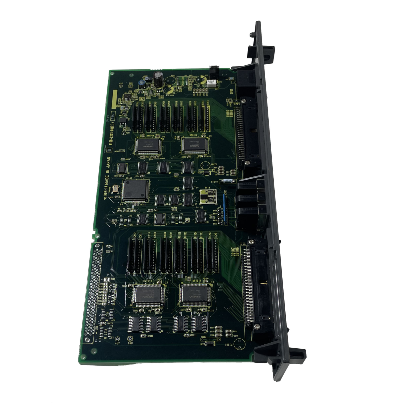

Fanuc A16B-2203-0110 Bellek Kartı A16B22030110 A16B-22O3-O110

A16B-2203-0110∙ FANUC Sıfır-C C7 I/O PCB 104DI / 72DO / Yüzey Taşı / 0-C / 0-D / 0-F / Supersedes A16B-1212-0220

C7 Tam olarak Belirtilen I/O Kurulu

A16B-2203-0110, A16B-2203-01xx ailesinde en yüksek kapasiteye sahip C7 I / O kartıdır.104 dijital girişi ve 72 dijital çıkışı, tam donanımlı Seri 0-C CNC makine aracı için tam I / O tamamlamasını temsil eder.

104 dijital girişkapak: Makine kapısı kilitleri, eksen sınır anahtarları (sürüş ve referans konumu), iğne yönelimi tamamlandı, araç dergisinin konumu kodlanması, hidrolik basınç teyiti,Soğutucu sıvı seviyesi sensörü, çak sıkıştırılmış/sıkıştırılmamış, kuyruğu onaylama, palet pozisyon sensörleri, operatör panelini seçme kontakları, besleme hızı geçersizleştirme aşamaları, iğne hızı geçersizleştirme aşamaları,acil duraklama zinciri izleme, ve tüm yardımcı işlevleri tamamlama sinyalleri.

72 dijital çıkışSürücü: Soğutma sıvısı pompası rölesi, hidrolik pompa başlangıcı, spindle başlangıç/yön kontaktorları, eksen fren serbest bırakma solenoidleri, kapı kilidi solenoidleri, alet dergisinin ileri/geri rölesi, çak sıkıştırma solenoidleri,Palet sıkıştırıcı rölesi, gösterge lambaları (döngü aktif, soğutma sıvısı açık, alarm, spindle çalışması) ve tüm M-kod röle çıkışları.

Karmaşık makineler için, özellikle otomatik alet değiştiricileri, palet sistemleri veya birden fazla yardımcı işlevleri olan makineler için, tam 104/72 C7 kapasitesi doğru özelliktir.

Ana Özellikler

Yüzey Dağı ️ Son Nesil Taşı

A16B-2203-0110, "tam C7 spesifikasyon giriş çıkışının yüzey montajı sürümü"dür. Bu, daha önceki A16B-1212-0220'den farklıdır.DNC Electronics'in daha eski "yüzey montajı olmayan" versiyonu olduğunu doğruladı..

SMD olmayan inşaattan SMD'ye geçiş:

• Aynı tahta alanında daha yüksek bileşen yoğunluğu
• Çukurlu lehimli eklemlerin ortadan kaldırılması için daha iyi titreşim direnci
• Otomatik üretim için daha uygunluk

A16B-2203-0110, 0-C donanımının olgunlaşması ile inşa edilen "son nesil 0-C kontrolleri" ′′ makinelerine monte edilen mevcut nesil C7 kartıdır.

Uygulama Senaryoları

0-MC işleme merkezi C7 panosunun değiştirilmesi:Otomatik alet değiştiricisi olan bir FANUC 0-MC işleme merkezi, 104/72 tam makine arayüzü için A16B-2203-0110 C7 kartını kullanır.Test edilen A16B-2203-0110 ile değiştirmek, tam I/O fonksiyonunu geri getirir..

0-TD çift kuleli torna:İki kule ve bir hidrolik çaklı çift kuleli 0-TD CNC torna, C7 kartını kullanır. 104 giriş, her iki kule konum kodlayıcılarından, hidrolik sensörlerden,ve operatör panosu.

Sık Sorulan Sorular

S1: A16B-2203-0110 daha eski bir 0-C makinesinde A16B-1212-0220'yi doğrudan değiştirebilir mi?

Her ikisi de C7 I/O kartlarıdır (104/72 DI/DO) ve aynı işlevsel konuma hizmet ederler.A16B-2203-0110 "son nesil 0C kumandaları ile donatılmış C/D giriş çıkış kartının son sürümleri" ve A16B-1212-0220 SMD olmayan eski sürümüÇoğu 0-C uygulamasında, A16B-2203-0110 A16B-1212-0220'yi değiştirebilir, ancak FanucWorld'un değişim notu şöyle diyor:"BİRCALIK AN A16B-2203-0110 olmalıdır" demek ki, borsa kredisi programları eşleşen tablo numaralarını gerektirirStandart değiştirme için, donanım uyumluluğunu belirli makine belgelerinden onaylayın.

S2: A16B-2203-0110'daki bağlantıların isimleri nelerdir?

A16B-2203-0110 Honda konektörlerini M18, M1, M20 (DI/DO) ve M2, M19 (çıkışlar) kullanır.104/72 C7 konfigürasyonu için tam bağlantı seti, FANUC Serisi 0-C/0-D donanım bağlantı kılavuzunda doğrulanmıştır..

S3: A16B-2203-0110 hem 0-C hem de 0-D CNC sistemlerinde çalışıyor mu?

Evet. "O-C kontrolü veya O-D, O-F yapılandırmasını çalıştırmak, bu I/O NC ve MC arasındaki arayüzler. " DNC Electronics benzer şekilde 0-MD, 0-TD, 0-TTD, 0-MF, 0-TF ile uyumluluğu doğruluyor,ve 0-TTF konfigürasyonları C7 I/O kartını kullanan 0 Serisi son CNC çeşitlerinin tüm yelpazesi.
