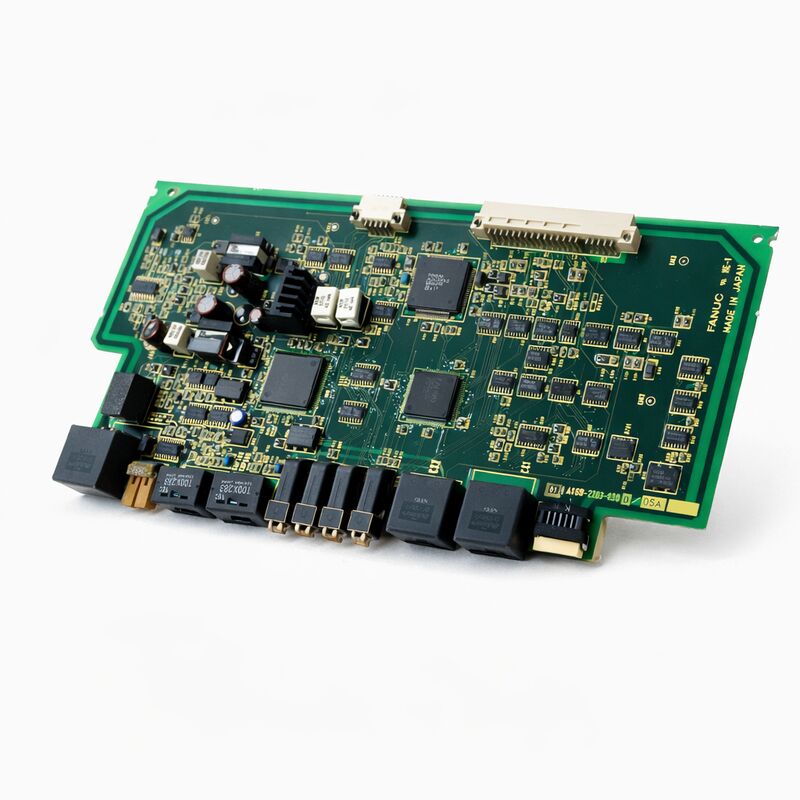

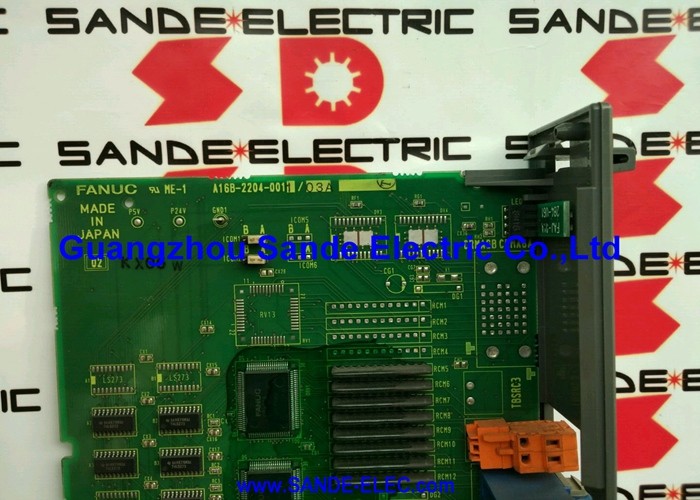

FANUC A16B-2203-0300 arayüz tablosu A16B22030300 A16B-22O3-O3OO

FANUC A16B-2203-0300. Alfa Serisi SVM1-240 Servo Amplifier Kablolama Yönetim Kurulu. A06B-6096-H107, A16B-2203 Yüksek Akımlı Tek Eksenli Güç Kurulu için.

Genel bakış

BuFANUC A16B-2203-0300Alfa serisi SVM1-240 için güç kablolama kartı. FANUC'un A06B-6096 Alpha serisindeki 240A zirve akımı tek eksenli servo amplifier.

240 amperlik zirvede, SVM1-240 Alfa neslinin en yüksek akımlı tek eksenli servo sürücülerindendir.Ağır işleme merkezlerinde çok yüksek tork üretmek zorunda olan servo motorlar için tasarlanmıştır, gantry başları, büyük döner masalar ve daha küçük servo motorların basitçe gerekli tork sağlayamadığı diğer yüksek kuvvetli uygulamalar.

A16B-2203 kart ailesi, geniş bir Alfa servo amplifier modülleri yelpazesi için kablolama kartlarını kapsar.

Aile, kompakt servo eksenleri için küçük akımlı panellerden 240A yapılandırması için A16B-2203-0300 gibi yüksek akımlı panellerine kadar uzanıyor.

Ailedeki her kart, ilgili amplifier modülünün spesifik akım aralığına göre boyutlandırılır ve notlanır. Akım algılayıcı dirençler, kapı tahrik devreleri, otobüs akım yolları,ve ısı tasarımı tüm ölçekli nominal akım ile.

A06B-6096 Alpha serisi amplifikatör nesli, FANUC'un servo sürücü tarihinde özel bir yer edinir. Alfa i'den önceki Alpha (i olmayan) neslidir (A06B-6114, -6124,-6127 serisi).

A06B-6096, 16B / C, 18B / C, 21B, 15B serileri ve erken i serileri içeren FANUC CNC nesilleri için yüksek performanslı servo güçlendirici olarak hizmet verdi.FANUC'un Tip A/B analog arayüzlerinden FSSB (Fiber-optic Serial Servo Bus) dijital arayüzüne geçişi sırasında.

SVM1-240, FSSB arayüzü ile Alpha serisinin yüksek akım ucunu temsil eder.

Ana Özellikler

SVM1-240 mimarisinde kablolama paneli fonksiyonu

A06B-6096-H107 SVM1-240 modülünün içinde, A16B-2203-0300 kablo kartı, büyük akımlar, yüksek voltajlar,ve sürücünün elektronikleri ile motor ve güç kaynağı arasındaki fiziksel bağlantı:

DC otobüs bağlantısı:PSM'den ( Güç Tedarik Modülü) paylaşılan DC otobüsü, SVM1 modüllerine düzleştirilmiş 300V DC sağlar.

Kablolama tahtası bu otobüs bağlantısını sonlandırır ve DC otobüs voltajını motor akımını değiştiren IGBT tranzistör köprüsüne dağıtır.

240A zirve değerinde, bu kart üzerindeki otobüs akım yolları önemli anlık akımlar taşımalıdır

IGBT kapı sürücüsü:SVM1-240'ın güç bölümündeki IGBT transistörleri motor akımını kontrol eden gerçek anahtarlardır.

Kablolama tahtası, kontrol tahtasından düşük seviyeli kapı komuta sinyallerini alan ve yüksek voltajda dönüştüren kapı tahrik devrelerini taşıyor.Büyük IGBT'leri güvenilir bir şekilde değiştirmek için gereken yüksek akımlı kapı darbeleri.

Kontrol tahtasının düşük voltajlı sinyalleri ile yüksek voltajlı kapı tahrik devreleri arasındaki izoleasyon, güvenli bir işletim için gereklidir.

Akım algılama:Kablolama tahtası, gerçek motor faz akımlarını ölçen akım algılama elemanlarını (tipik olarak şunt dirençleri veya Hall etkisi sensörleri) içerir.

Bu ölçümler, kontrol panosunun servo algoritmasına geri gönderilir ve bu algoritma ile kontrol döngüsü kapanır.

240A zirvesinde, akım algılama doğruluğu kritiktir. Akım geri bildirimindeki hatalar doğrudan tork kontrol hatasına dönüşür ve servo döngüsünün istikrarını tehlikeye atabilir.

Motor çıkış terminalleri:Motor faz bağlantıları (U, V, W) kablolama tahtasında bitiyor.

Bu terminaller tam nominal akım için boyutlandırılmıştır ve gerekli yalıtımı mantıksal devrelerden ve şasiden içerir.

Yüksek Akımlı Alfa Serisi Sürücüleri

SVM1-240, fiziksel olarak ağır, termal açıdan talepkâr ve mekanik olarak büyük makine yapılarına bağlı büyük eksenli servo motorları tahrik eder.Bu sürücüleri korumak, yüksek akımda düşük akımda olduğundan daha önemli olan faktörlere dikkat etmeyi gerektirir.

Isı yönetimi:Yüksek akım çalışması, IGBT modüllerinde önemli miktarda ısı üretir.

SVM1-240, bir ısı alıcıya ve birçok kurulumda zorlu hava soğutma fanına dayanır.IGBT ve kondansatör yaşlanmasını hızlandıran ve sonunda termal kapanmaya neden olan.

Periyodik fan denetimi ve değiştirilmesi (genellikle çalışma saatlerine bağlı olarak her 3-5 yılda bir önerilmektedir) SVM1-240 ve ilgili yüksek akımlı sürücüler için standart bakımdır.

Kondansatör yaşlanması:SVM1-240'ın güç kaynağı bölümündeki DC otobüs kondansatörleri ve kablolama tahtasındaki filtre kondansatörleri zamanla yaşlanırlar. Yaşlı kondansatörler ESR'nin artmasını gösterir (ekvivalent seri direnci),Hızlı akım değişiklikleri altında DC otobüs voltajını düzeltme yeteneklerini azaltır.

İşlemde belirti, yüksek tork geçişler sırasında aşırı voltaj alarmlarını tetikleyebilecek artan DC otobüs dalgalanmasıdır.

Planlı bir onarımın bir parçası olarak kondansatörün değiştirilmesi, 10+ yıldır hizmette olan sürücüler için standart bir yaklaşımdır.

Bağlantı denetimi:240A zirvesinde, zayıf bağlantılar, karbonizasyona, oksidasyona ve sonunda bağlantı noktalarının termal arızalarına neden olabilecek yerel ısıtma üretir.Otobüs çubuğu bağlantılarının ve motor faz terminallerinin periyodik denetimi ve geri dönüşü önemli bir bakım uygulamasıdır..

Sık Sorulan Sorular

S1: SVM1-240 yüksek hızlanma sırasında bir IPM alarmı tetikler. Bu, A16B-2203-0300 kablo kartının arızalı olduğunu gösteriyor mu?

Ağır hızlanma sırasında IPM (Akıllı Güç Modülü) alarmı birkaç nedenden kaynaklanabilir.

İlk olarak, alarmanın aşırı akım veya aşırı sıcaklık olup olmadığını kontrol edin. Alarm kodu bunları ayırt eder.

Hızlanma sırasında aşırı akım, emredilen hızlanmanın motorun ve sürücünün nominal sınırlarını aştığını veya motorun aşırı akım çekimi üreten bir sarılma sorunu olduğunu gösterir.Hızlanma sırasında aşırı sıcaklık yetersiz soğutma gösterir..

Gerçek IPM arızası (fırlanmış transistör modülü) hafif yük altında bile anında bir alarm olarak ortaya çıkar.

Kablolama tablosu, IPM alarmı, nominal kapasiteyi çok daha düşük yüklerde meydana geldiğinde ve diğer nedenler ortadan kaldırıldığında öncelikle şüphelidir.

S2: A16B-2203-0300, SVM1-360 (A06B-6096-H108) ile birlikte kullanılabilir mi?

A16B-2203-0300, SVM1-240 (A06B-6096-H107) için kablolama tahtasıdır.

Bu paneller IGBT konfigürasyonlarında, akım algılama kalibrasyonlarında ve termal tasarımlarında farklılık gösterir.

-0300 kartını -0301 uygulamasında kullanmak (veya tersine) yanlış akım algılama, yanlış akım sınırları ve potansiyel olarak güvenli olmayan işletimle sonuçlanır.

Her zaman kablo kartını belirli amplifier modülünün ismini eşleştir.

S3: SVM1-240'daki kontrol panosu (A20B-1006-0485) iyi, ancak kablolama panosu arızalı. Sadece kablolama panosu değiştirilebilir mi?

Evet, pekiştirici modülün kablo kartına ayrı ayrı erişmek için sökülebilmesi şartıyla.

FANUC Alpha serisi SVM modülleri, kontrol panosunun ve kablolama panosunun bağımsız olarak servis edilmesini sağlayacak şekilde tasarlanmıştır.

The wiring board replacement requires working on the power section (which retains stored energy in the DC bus capacitors even after power-off — always verify the DC bus is fully discharged before touching any components on the wiring board).

FANUC tarafından eğitilmiş servis personeli bu prosedür için işe alınırsa, şirket içi yetenek belirlenmez.

S4: A16B-2203-0300 kablo kartını değiştirdikten sonra, eksen çalışır, ancak tork azalıyor gibi görünüyor.

Kablo kartı değiştirildikten sonra azaltılmış tork tipik olarak bir akım algılama sorunudur. Değiştirme kartındaki akım algılama elemanlarının orijinalden biraz farklı kalibrasyonu olabilir.

Servo kontrol algoritması, tork kontrol döngüsünü kapatmak için akım geri bildirimini kullanır ve geri bildirim gerçek akımdan daha yüksekse (kalibrasyon hatası için ortak bir yön),Algoritma, aşırı akımın önlenmesi için akımı erken sınırlıyor..

CNC'deki bu eksen için akım algılama kalibrasyon parametrelerini kontrol edin ve gerekirse, Alfa serisi bakım kılavuzunda açıklanan akım döngüsü kalibrasyon prosedürünü gerçekleştirin.

S5: SVM1-240 15 yıldır kullanılmaktadır. Alarm oluşmamış olsa bile kablolama tahtası proaktif olarak değiştirilmeli mi?

Planlanmamış duraklama süresi pahalı olan kritik üretim eksenleri için 15 yıllık tahrik panellerinin proaktif olarak değiştirilmesi gereklidir.

Bu yaşta, kablolama tahtasındaki elektrolitik kondansatörler muhtemelen bozulmuştur. Kapasiteleri azalmış ve ESR'leri termal döngüden dolayı artmıştır.

Bir arıza beklemek yerine, planlı bir bakım penceresi sırasında planlı bir genel onarım, hem kablolama panosunu hem de kondansatörleri değiştirmek, ısı alıcısını temizlemek, soğutma fanını değiştirmek,Ve tüm bağlantıları kontrol etmek .

Uzman FANUC onarım merkezleri, tüm panelin yerine uygun maliyetli bir alternatif olan kondansatörün değiştirilmesini içeren kablolama panelleri onarım hizmetleri sunar.
