| Menşe yeri | Japonya |
| Marka adı | FANUC |
| Sertifika | CE ROHS |
| Model numarası | A16B-2203-0640 |

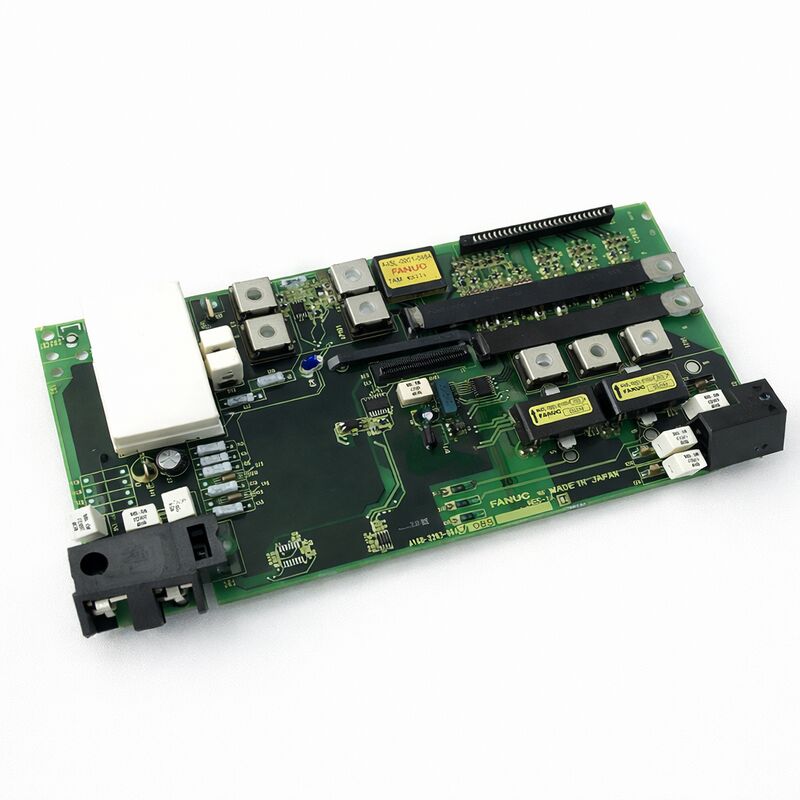

Parça numarası:A16B-2203-0640
Üreticisi:FANUC Corporation (Japonya)
Ürün Türü:Güç kaynağı kablolama PCB (basılı devre kartı)
Seri:Alfa i (αi)
A16B-2203-0640, FANUC'un Alpha i güç kaynağı modüllerinin içine yerleştirilen güç kablolama PCB'si, 200 VAC üç fazlı girişle 5,5 kW değerli.
Bu kart, PSMi (Power Supply Module i) koruması içindeki iç güç yönlendirmesi, sinyal koşullaması ve kontrol arayüzü işlevlerini yönetir.
PSMi ünitesi için bir bileşen düzeyinde yedek bir cihazdır, bağımsız bir cihaz değil, tüm güç kaynağı modülü montajını değiştirmeden servis sırasında değiştirilebilen bir iç PCB'dir.
FANUC'un Alpha i güç kaynağı modülleri, Alpha i tahrik sistemlerindeki aktif ön uç DC otobüs güç kaynağı üniteleri.
Gelen üç fazlı AC kaynağını düzeltirler, paylaşılan DC otobüs voltajını korurlar ve yavaşlayan servo eksenlerinden geri dönüştürülen fren enerjisini AC kaynağına aktif olarak iade ederler.Kablolama PCB, modülün yüksek voltajlı güç bölümü ile kontrol elektronikleri arasındaki arayüz katmanıdır.
Modülün çalıştığı sinyal yollarını, koruma devrelerini ve yardımcı güç dağıtımını taşır.
Bu kart, A06B-6110-H006, A06B-6115-H006 ve A06B-6140-H006 da dahil olmak üzere 200 VAC giriş sınıfındaki birkaç FANUC PSMi birimi varyantında bulunur.
Bunların her biri, FANUC Alpha i sürücü ailesinde 5,5 kW, 200 VAC, güç yenilenme güç kaynağı modülüdür.
| Parametreler | Değer |
|---|---|
| Bölüm Numarası | A16B-2203-0640 |
| Üreticisi | FANUC Şirketi |
| Ürün Türü | Güç kaynağı kablolama PCB |
| Yönetim Kurulu Serisi | A16B-2203 |
| Sürücü Serisi | FANUC Alfa i (αi) |
| Makine Modülü Girişi | 200 VAC, 3 fazlı |
| Makine Modülü Derecelendirmesi | 5.5 kW |
| Makine Modülü Tipi | Güç Yeniden Yaratıcı (PSMi) |
| Uyumlu Birimler | A06B-6110-H006, A06B-6115-H006, A06B-6140-H006 |
| Yenilenme yöntemi | Aktif olarak AC kaynağına geri dönmek |
| Soğutma | Ventilatör soğutmalı modül (ventilatörler sökülmeden değiştirilebilir) |
| CNC İletişim | Fiber optik bağlantı |
| Kaynağı | Japonya |
| Çalışma sıcaklığı | 0 °C 55 °C |
| Depolama sıcaklığı | -20 60°C |
| Nemlilik | % 75 RH maksimum (kondensasyon olmayan) |
| Kullanılabilir durum | Yeni / Yenilenmiş / Tamir edilmiş |
FANUC Alpha i sürücü sisteminde, PSMi ana AC güç kaynağına tek bağlantı noktasıdır. Kabinetteki tüm servo ve spindle amplifier modülleri DC otobüs güçlerini PSMi'den alır.
PSMi, üç fazlı girişi düzenlenmiş bir DC otobüsüne düzeltir. 200 VAC giriş sınıfı modülleri için tipik olarak 283 ila 339 VDC civarında ve bağlı amplifikatörler için bu otobüsü korur.
A06B-6110-H006 ailesinin 5,5 kW'lık kapasite, bu modülleri Alpha i PSMi aralığının küçük ucunda yerleştirir.
Sınırlı toplam motor yükü olan tahrik sistemleri için uygundurlar. Tek eksenli veya hafif iki eksenli konfigürasyonlar veya aynı anda yoğun ivme gerektirmeyen motorlu makineler.Daha büyük makineler farklı kablolama PCB'leri ile daha yüksek derecede PSMi üniteleri kullanır.
A16B-2203-0640, PSMi'nin bu işlevleri yerine getirmesini sağlayan iç PCB'dir.
Bu kartı çıkarın ve PSMi çalışamaz. Bozuk bir tane değiştirin ve PSMi tam bir yedek modül tedarik etme maliyetinin ve teslim süresinin bir kısmına hizmet vermeye geri döner.
Güç yenilenmesi, Alpha i PSMi'nin belirleyici bir özelliğidir.
Makinenin hareketli parçalarının ve motor rotörünün kinetik enerjisi elektrik enerjisine dönüşür.
PSMi'de, güç bölümündeki aktif bir ön uç devresi bu enerjiyi yakalar ve onu AC güç şebekesine geri besler.
Bu yenilenme fonksiyonu, sık hızlanma ve yavaşlama döngüleri olan makinelerde enerji tüketimini azaltır.
Ayrıca, kabinin sıcaklığını ve diğer bileşenler üzerindeki termal stresi azaltan dirençli frenlemenin termal yükünü ortadan kaldırır.
A16B-2203-0640 kablolama PCB, PSMi'nin genel devre mimarisinin bir parçası olarak bu yenilenme fonksiyonunu destekler.
Aktif ön uç aşaması ile modülün kontrol devresi arasındaki arayüz yollarını sağlar.
FANUC'un Alpha i tahrik sistemi, PSMi ile amplifier modülleri arasındaki iletişim için fiber optik kabloları kullanır.
Fiber optik bağlantılar, yer döngüsü sorunlarını ortadan kaldırır, bir sürücü dolabının elektrik açısından sert ortamında gürültü bağışıklığı sağlar ve sinyal bozulmadan uzun kablo sürüşlerine izin verir.
A16B-2203-0640, PSMi'nin iç tasarımının bir parçası olarak bu iletişim mimarisiyle bağlantı kurar.
Alpha i PSMi ailesinin dikkat çekici bir servis özelliklerinden biri: soğutma fanları modülü sökmeden değiştirilebilir.
Fan arızası, tahrik kabininin bileşenlerinde yaygın bir alan arızası modudur.
A replaceable fan that can be swapped during scheduled maintenance — without disturbing the power connections or removing the module from the cabinet — significantly simplifies thermal maintenance on these units.
A16B-2203-0640 kablolama PCB'sinin değiştirilmesi bileşen düzeyinde bir onarımdır. Bu, PSMi korumasını açmak ve modülün içinde çalışmak anlamına gelir.Uygun araçlar, ve FANUC sürücü donanımı ile aşina.
Modülü açmadan önce ana güç otobüsü tamamen boşaltılmalıdır.
DC otobüs voltajı, otobüs kondansatörlerinin boşaltılmasıyla güç kesildikten sonra birkaç dakika boyunca mevcut kalır.
Bu onarım yolu, PSMi modülünün güç bölümü ve dış donanım iyi durumda olduğunda ve hata özellikle kablolama PCB'ye izole edildiğinde gereklidir.Kablolama PCB ile yaygın olarak ilişkili hatalar kontrol sinyali arızaları içerir, koruma devre arızası ve yardımcı güç dağıtım arızası.
Başlamadan önce hatanın bu kartta olduğunu doğrulayın tam bir PSMi modülü değişimi, hatanın kablo kartından ziyade yüksek voltajlı güç bölümünde olduğu zaman uygun bir yol olabilir.
S1: PSMi bir LED alarmı gösterir, ancak hiçbir tahrik sistemi hatası bulunmamaktadır.
Aşağı akım amplifikatör hatası olmayan PSMi LED alarmları genellikle tahrik sisteminden ziyade güç kaynağı modülünün iç devrelerine işaret eder.
Kablolama PCB, kontrol sinyalleri ve koruma devrelerini ele alır. Bu yollardaki hatalar, amplifikatör modüllerini zorunlu olarak çalıştırmadan PSMi düzeyinde alarm üretir.
Alarm LED desenini, kablo kartının etkilenen bileşen olup olmadığını belirlemeden önce hata kategorisini belirlemek için Alpha i bakım kılavuzuna karşı kontrol edin.
S2: A16B-2203-0640'ı güç kesildikten hemen sonra değiştirmek için PSMi kafesini açmak güvenli mi?
Hayır, PSMi'nin içindeki DC otobüs kondansatörleri güç kesildikten sonra birkaç dakika şarjı korur.
Wait until the DC bus voltage has discharged to a safe level — confirmed by measuring across the DC bus terminals with an appropriately rated voltmeter — before opening the module or handling internal components.
Sadece geçen zamana güvenmeyin; her zaman ölçün.
S3: A16B-2203-0640 hangi özel PSMi birimi çeşitlerine monte edilmiştir?
Bu kablolama PCB, FANUC Alpha i PSMi 5,5 kW, 200 VAC güç kaynağı modüllerine monte edilmiştir: A06B-6110-H006, A06B-6115-H006 ve A06B-6140-H006.
Değiştirme PCB'lerini satın almadan önce her zaman modül etiketine göre spesifik birim özelliklerini doğrulayın.
S4: A16B-2203-0640 değiştirmek yerine tamir edilebilir mi?
Bileşen düzeyinde onarım bazen hataya bağlı olarak kablolama PCB'ler için uygundur. Hasarlı pasif bileşenler, arızalı koruma cihazları ve korozyonlu konektör kontakları potansiyel olarak onarılabilir.
Özel FANUC IC'leri veya hasarlı PCB izleri ile ilgili hatalar olmayabilir.
Elektrik hatasından kaynaklanan yangın veya ark hasarı olan bir tahta, onarılmak yerine değiştirilmelidir. Bu tür olaylardan sonra altyapının bütünlüğü varsayılamaz.
S5: Kablolama PCB'si değiştirildikten sonra, PSMi herhangi bir parametreler ayarlaması veya başlatılması gerektirir mi?
PSMi kablolama PCB'si, bir CNC bellek modülünün yaptığı gibi kontrolör parametrelerini taşımamaktadır.
Kurulumdan sonra, modülün LED alarmları olmadan temiz bir şekilde çalıştırıldığını ve DC otobüs voltajının, tahrik sistemi güçlendirilince normal düzenlenmiş seviyesine ulaştığını doğrulayın.
Fiber optik bağlantısı üzerinden doğru CNC-drive iletişimi doğrulanır.
