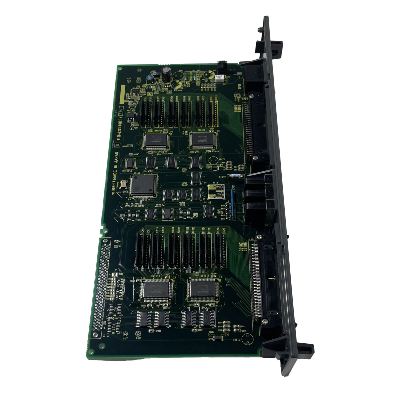

FANUC BOARD A16B-2203-0650 A16B22030650 A16B-22O3-O65O

A16B-2203-0650∙ FANUC αi SPM-2.2i Spindle Module Kablolama Yönetim Kurulu A06B-6111-H002 / 2.2kW / Kontrol PCB A20B-2100-0800

SPM-2.2i αi iğne aralığının giriş noktası

FANUC αi Spindle Power Module (SPM) A06B-6111 serisi, tek bir ürün ailesi içinde 2.2kW'dan 55kW'a kadar spindle tahrik amplifikatörlerini kapsar.2i (A06B-6111-H002) bu aralığın en küçüğüdür..2kW sürekli tahrik gücü işleme gereksinimini karşılar.

A06B-6111 serisi, standart 200VAC (üç fazlı) giriş kullanır ve bu da 200V güç kaynağı bölgelerinde kurulan makineler için uygun bir spindle sürücüsü haline getirir.Çıktısı FANUC αi serisi AC spindle motorlarını tahrik eder..

A16B-2203-0650 bu 2.2kW modülün kablolama tablosudur. Tüm harici bağlantılara ev sahipliği yapan fiziksel PCB katmanı.SPM-2 içindeki kodlayıcı geri bildirim bağlantıları.2i ev.

Ana Özellikler

SPM kablolama kartı ailesi A16B-2203-065x

A16B-2203-065x aralığı, αi SPM serisindeki (A06B-6111) daha küçük değerler için kablolama kartı ailesidir:

Dört varyant da aynı kontrol PCB'sini kullanır (A20B-2100-0800). Kablolama tahtası, güç bileşenlerinin fiziksel boyutu nedeniyle değerlendirme arasında değişir.ve termal yönetim donanımları .

Uygulama Senaryoları

SPM-2.2i spindle modülü kablolama tahtası hatası:Bir A06B-6111-H002 iğne modülü kullanan küçük bir CNC dönüşüm merkezi, kablolama tahtasının motor bağlantı alanına kadar izlenebilen iğne motor çıkış sorunları geliştirir.doğru spindle çıkışını geri yüklemek.

Sürücü modülünün yenilenmesi:Bir SPM-2.2i modülünü tamir eden uzman bir CNC servis merkezi, A16B-2203-0650 kablo kartını, tam bir iç kart yenilenmesinin bir parçası olarak değiştirir.

Sık Sorulan Sorular

S1: A16B-2203-0650 ile A16B-2203-0651 (SPM-5.5i kablo kartı) birbirini değiştirebilir mi?

Hayır. Aynı kontrol PCB'si (A20B-2100-0800) kullanmasına rağmen, her kablo kartı özel SPM güç derecesine eşleştirilir. SPM-2.2i kablo kartı (0650) ve SPM-5.5i kablolama tahtası (0651) farklı IGBT aygıt izlerini ve akım taşıyan donanımı barındırmak için farklı fiziksel düzenlere sahiptirBirbiriyle değiştirilemezler.

S2: SPM-2.2i ayrı bir PSM (Power Supply Module) gerektirir mi?

Evet. A06B-6111 SPM, DC otobüsünü harici bir PSM'den alır. Bu otobüsün entegre bir güç kaynağı yoktur. PSM, düzenlenmiş DC otobüsünü AC ağ kaynağından üretir.SPM bu otobüsten çekilir ve spindle motoru için değişken frekanslı AC dönüştürür.

S3: A16B-2203-0650'yi değiştirmek, iğne parametrelerini etkiler mi?

No. Spindle parametreleri (hız sınırları, vites oranları, motor türü, ivme) CNC'nin ana parametreler belleğinde depolanır. Kablolama tahtasını değiştirmek depolanan parametreleri etkilemez.Değiştirme cihazını yerleştirdikten sonra, CNC seri spindle iletişimini yeniden kurar ve mevcut parametreleri uygular.

S4: A16B-2203-0650'ye erişmeden önce hangi çıkış prosedürü geçerlidir?

SPM-2.2i, ana güçten çıkarıldıktan sonra tehlikeli voltajı tutan bir DC otobüs kondansatör bankası içerir.A06B-6111-H002 modülü için FANUC bakım kılavuzunda bulunan boşaltma bekleme prosedürünü koruyun..

S5: SPM-2.2i (A16B-2203-0650 kablolama tahtası) tipik olarak hangi iğne motorlarını çalıştırır?

SPM-2.2i, 2.2kW çıkış sınıfındaki FANUC αi serisi spindle motorlarına eşleştirilir. Tipik olarak αiS 2.2/10000, αiS 3/6000 veya benzer derecelendirilmiş αi spindle motor aralığındaki motorlar.Bu motorlar küçük çerçeveli CNC makinelerini güçlendirir.İşleme uygulaması için.2kW yeterlidir.
