| Menşe yeri | Japonya |
| Marka adı | FANUC |
| Sertifika | CE ROHS |
| Model numarası | A16B-2203-0661 |

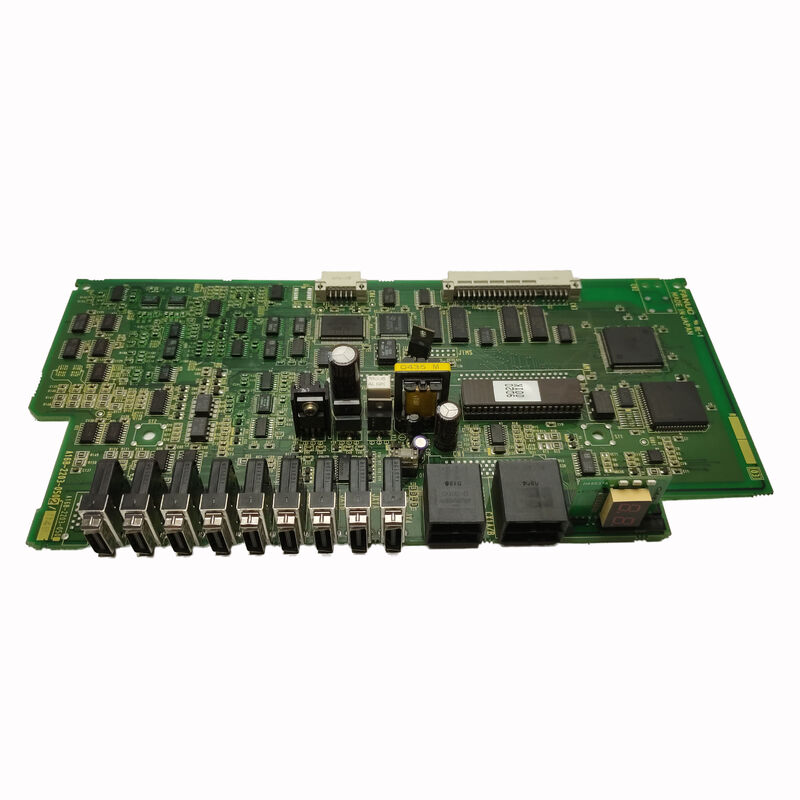

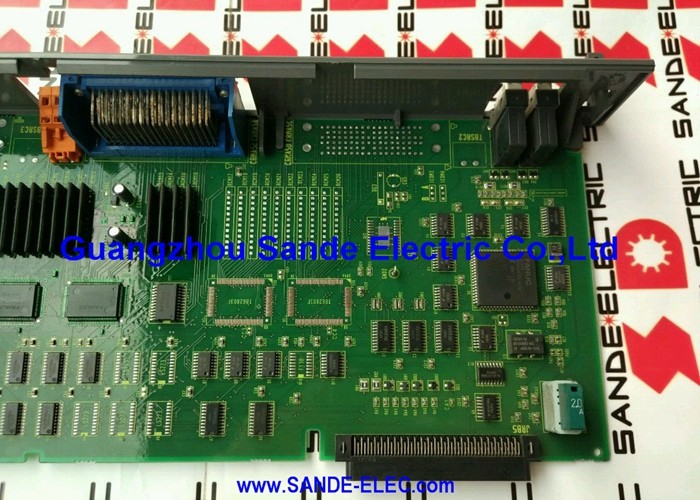

FANUC A16B-2203-0661 , FANUC'un A16B-2203 kart ailesinden bir güç kaynağı PCB'sidir — bu seri, hem fonksiyonel kontrol kartlarını (monitör PCB'leri, eksen genişletme kartları, iletişim arayüzleri) hem de FANUC'un CNC ve robot kontrol cihazı ürün gamı için güç kaynağı kartlarını kapsar.
Güç kaynağı kartı, kontrol cihazının elektrik mimarisinde temel bir rol oynar: sistemdeki diğer tüm kartlar — CPU, servo arayüzü, G/Ç kartları, operatör paneli bağlantıları — belirtilen toleranslar dahilinde kararlı, doğru şekilde regüle edilmiş DC voltajları sağlamak için güç kaynağına bağlıdır.
FANUC'un kontrol cihazı güç kaynağı tasarımları, sistemin elektroniği tarafından gerektirilen birden fazla DC voltaj rayını üretmek için gelen AC beslemesini (FANUC kontrol cihazlarının en yaygın bulunduğu makinelerde tipik olarak 200–240VAC) regüle edilmiş bir anahtarlamalı dönüştürücü topolojisi aracılığıyla dönüştürür.
Eski doğrusal regülatör yaklaşımı yerine anahtarlamalı dönüştürücü yaklaşımı, yüksek verimlilik (PSU, belirli bir çıkış gücü için daha az atık ısı üretir), geniş giriş voltajı toleransı (sistem, manuel voltaj ayarı olmadan tam uluslararası AC besleme aralığında kararlı kalır) ve yük geçişlerine hızlı yanıt (yeni bir modül akım çektiğinde dönüştürücünün kontrol döngüsü mikrosaniyeler içinde anahtarlama görev döngüsünü ayarlar, kontrol devrelerinde mantık hatalarına neden olabilecek voltaj düşüşlerini önler) sağlar.
A16B-2203-0661'in kontrol cihazındaki konumu — bağımsız bir PSU kartı mı yoksa bir arka panel düzeneğine entegre mi olduğu — kendi neslinin standart FANUC fiziksel montaj uygulamasına uyar.
Diğer A16B-2203 güç kartları gibi (özellikle R-J3iB için -0370 ve R-30iA/R-30iB kontrol cihazları için -0910), -0661 de kontrol cihazının termal ortamında tam nominal çıkış gücünü sürekli olarak sağlamak üzere tasarlanmıştır ve herhangi bir hasar oluşmadan önce aşırı yük, aşırı voltaj ve aşırı sıcaklık koşullarına yanıt veren koruma devrelerine sahiptir.
| Parametre | Değer |
|---|---|
| İşlev | Güç kaynağı PCB'si |
| Seri | A16B-2203 |
| Çıkış Rayları | Çoklu Ray DC (tipik olarak 5V, ±15V, 24V) |
| Giriş | 200–240VAC |
| Koruma | OVP, OCP, OTP |
| Menşei | Japonya |
CNC ve robot kontrol cihazı bakım hiyerarşisinde, güç kaynağı kartı kritiklik sıralamasının en üstünde yer alır. Arızalı bir güç kaynağı kartı, tüm kontrol cihazını tamamen durdurur — CPU yürütme yok, servo kontrol yok, operatör paneli yanıtı yok.
Her aşağı akış kartı, modülü ve devresi, aynı güç kaynağını paylaştıkları için eşit şekilde etkilenir.
Bu, güç kaynağı kartını sistemdeki en önemli kart yapar (çünkü diğer her şey ona bağlıdır) ve pratikte, bileşen aşınmasını hızlandıran koşullara maruz kaldığı için daha sık değiştirilen kartlardan biri haline getirir.
Birincil aşınma mekanizması, elektrolitik kapasitörlerin termal döngüsüdür.
Elektrolitik kapasitörler, güç kaynağı devrelerinin iş gücüdür — dönüştürücünün anahtarlama döngüsü sırasında enerji depolarlar, çıkış voltajı dalgalanmasını filtrelerler ve geçici yük değişiklikleri sırasında kararlı besleme voltajlarını korurlar.
Kapasitansları ve ESR'leri (eşdeğer seri dirençleri) için gerekli olan sıvı bir elektrolit içerirler ve bu elektrolit zamanla, özellikle yüksek sıcaklıklarda yavaşça buharlaşır.
Elektrolit tükendikçe, kapasitans azalır ve ESR artar — bu da artan çıkış voltajı dalgalanmasına, bozulmuş geçici yanıt süresine ve nihayetinde regüle edilmiş çıkışın kararsızlığına veya tamamen arızalanmasına yol açar.
Elektrolit buharlaşma hızı, sıcaklığa oldukça bağlıdır: kapasitörün nominal çalışma sıcaklığının üzerindeki her 10°C'lik çalışma sıcaklığı artışı için, hizmet ömrü yaklaşık olarak yarıya iner.
Klima bulunmayan üretim ortamlarında veya yetersiz soğutma havasına sahip kabin konfigürasyonlarında kurulan CNC ve robot kontrol cihazları, hızlandırılmış kapasitör yaşlanması yaşayabilir.
İyi soğutulmuş, sıcaklık kontrollü bir ortamda 15-20 yıl güvenilir hizmet veren bir güç kaynağı, sıcak bir fabrika ortamında 8-10 yıl içinde kapasitör arızası belirtileri gösterebilir.
Güç kaynağı arızaları, arızanın doğasını yansıtan karakteristik belirtilerle ortaya çıkar:
Kontrol gücünün tamamen kaybı: Ana besleme uygulandığında kontrol cihazı hiç açılmaz. Tüm gösterge ışıkları kapalıdır, operatör paneli karanlıktır ve soğutma fanları çalışmaz. Bu, tam bir PSU arızası anlamına gelir — tipik olarak arızalı bir birincil anahtarlama transistörü, patlamış bir birincil sigorta veya giriş doğrultucusunda katastrofik bir arıza.
Tam arıza genellikle aniden, bazen bir güç dalgalanması veya ani akım olayını takiben meydana gelir.
Kararsız sistem ve aralıklı alarmlar: Kontrol cihazı çalışır ancak belirli bir makine fonksiyonuyla ilişkili olmayan rastgele alarmlar üretir, güç döngüsüyle düzelir ve öngörülemeyen bir şekilde tekrarlar.
Bu, yaşa bağlı kapasitör bozulmasının klasik sunumudur — PSU'nun çıkış voltajı hafif yükte ve oda sıcaklığında spesifikasyon dahilindedir ancak tam modül yüklemesi altında veya yüksek kabin sıcaklığında spesifikasyon dışına düşer.
CNC modüllerindeki dijital mantık devreleri, besleme voltajına duyarlıdır — +5V rayındaki %5'lik bir düşüş bile sistem alarmları veya kararsız program yürütme olarak ortaya çıkan mantık hatalarına neden olabilir.
Aşırı sıcaklık alarmı: PSU'nun termal koruma devresi, anahtarlama transistörünün veya transformatörün güvenli sıcaklığını aştığını algılar ve beslemeyi kapatır.
Bu, kabin içindeki arızalı bir soğutma fanını, engellenmiş havalandırma yollarını veya — kartın kendisinde — aynı çıkış gücünü sağlamak için normalden daha fazla ısı üreten bozulmuş bileşenler nedeniyle artan güç dağılımını gösterebilir.
Bir çıkış rayı arızası: Kontrol cihazı kısmen açılır — bazı fonksiyonlar çalışır, diğerleri çalışmaz.
CPU ve mantık çalıştığı için +5V rayı sağlıklı olabilirken, G/Ç kartları ve röle devreleri yanıt vermediği için +24V rayı mevcut olmayabilir.
Bu seçici arıza, güç kaynağı devresinin belirli bir dalını işaret eder ve genellikle bileşen düzeyinde onarılabilir.
A16B-2203-0661'in hizmet ömrü, proaktif bakım uygulamalarıyla uzatılabilir:
Planlı kapasitör değişimi — PSU'nun elektrolitik kapasitörlerinin, çalışma sıcaklığı için derecelendirilmiş yeni bileşenler kullanılarak tam bir yeniden kapasitörlenmesi — en etkili önleyici eylemdir. Çoğu uzman FANUC onarım merkezi, sunulan belirtilerden bağımsız olarak kapasitör değişimini PSU yenilemesinin standart bir parçası olarak içerir.
Bunu 10 yıllık aralıklarla (veya sıcak ortamlarda daha erken) proaktif olarak yapmak, plansız üretim kesintisine neden olmadan önce en yaygın arıza modunu ortadan kaldırır.
Kabin soğutma bakımı — kabinin soğutma fanlarının çalışır durumda olmasını, hava filtrelerinin temiz olmasını ve hava akışını kısıtlamamasını ve kontrol cihazı kabini alanındaki ortam sıcaklığının tutarlı bir şekilde CNC'nin nominal çalışma sıcaklığını aşmamasını sağlamak — eşit derecede önemlidir.
Kapasitör ömrü sıcaklığa oldukça bağlıdır; PSU'nun çalışma sıcaklığındaki her derecelik azalma, kapasitör hizmet ömrünü ölçülebilir şekilde uzatır.
S1: Kontrol cihazı kısa bir süre açılıyor ve ardından kapanıyor, soğutma fanları bir veya iki saniye çalışıyor görünüyor. Bu bir PSU arızası mı?
Bu belirti — kısa süreli güç açma ve ardından anında kapanma — aşırı yük koruma devresine bir müdahale ile tutarlıdır. PSU başlar, modüllere güç sağlar, toplam akım çekişinin aşırı akım koruma eşiğini aştığını algılar ve hasarı önlemek için kapanır.
Yaygın nedenler: kısa devre yapmış bir modül (arızalı olanı belirlemek için modülleri tek tek takın), PSU'nun çıkış filtresindeki, başlangıç sırasında anlık bir kısa devre olarak görünen arızalı bir kapasitör veya yaşlanmış algılama dirençleri nedeniyle PSU'nun akım sınırlama eşiğinin gerçek bir bozulması.
Tüm aşağı akış modüllerini çıkarıp PSU'yu tek başına çalıştırmak (tasarım izin veriyorsa), arızanın PSU'da mı yoksa bir modülde mi olduğunu izole etmeye yardımcı olur.
S2: A16B-2203-0661'i kurulumdan önce test etmek için bir masaüstü multimetresi kullanılabilir mi?
Kart bir masaüstünde, kontrol cihazının gerçek yüküne yaklaşan bir dummy yük ile çalıştırılabilirse, bir multimetre çıkış voltajlarını doğrulayabilir — boşta veya minimum yükle test etmek, PSU gerçek yük koşulları altında regülasyonu koruyamazsa bile doğru voltajları gösterebilir, çünkü marjinal kapasitörler nedeniyle.
Bir masaüstü testi, hiç test yapmamaktan daha bilgilendiricidir, ancak kesin test, tam modül bileşimi kurulu olarak gerçek kontrol cihazında çalışmasıdır.
Bir onarım merkezinde FANUC test cihazı mevcutsa, bu, sevkiyat öncesinde kartın performansı konusunda en yüksek güveni sağlar.
S3: A16B-2203-0661'i değiştirdikten sonra CNC'de herhangi bir parametre veya ayarın yeniden yapılandırılması gerekir mi?
Güç kaynağı kartının kendisi programlanabilir veri veya ayar içermez — belleği yoktur ve kullanıcı tarafından yapılandırılabilir kayıtları yoktur. Değiştirilmesi CNC'de parametre değişikliği gerektirmez. Ancak, PSU arızası, koruma devreleri yanıt vermeden önce CNC'nin güç raylarında kontrolsüz bir voltaj olayına neden olacak kadar şiddetliyse, SRAM modüllerinde (parametre ve program depolama) veri bozulması mümkündür.
Sert bir arızanın ardından herhangi bir PSU değişimi sonrasında, makineyi üretime geri döndürmeden önce kritik değerleri bilinen en son iyi yedekle karşılaştırarak tüm CNC parametrelerinin sağlam olduğunu doğrulayın.
S4: A16B-2203-0661 için doğru yedek PSU voltaj derecesi nasıl doğrulanır?
PSU, standart FANUC kontrol cihazı giriş voltaj aralığı için tasarlanmıştır — tipik olarak 200–240VAC, bu da uluslararası endüstriyel besleme voltaj aralığını kapsar.
A16B-2203-0661 sabit yapılandırmalı bir karttır ve desteklenen aralık içindeki farklı besleme voltajları için voltaj aralığı seçimi veya jumper ayarları gerektirmez.
Kartın giriş voltajı spesifikasyonu, FANUC'un ürün belgelerinden veya orijinal kartın etiketinden doğrulanır.
Makinenin elektrik belgelerindeki CNC'nin güç kaynağı bağlantı şeması da giriş voltajı spesifikasyonunu belirtir.
S5: A16B-2203-0661, kapasitör sorunu nedeniyle arızalanırsa, katastrofik bileşen arızası yerine onarılabilir mi?
Evet. Kapasitör arızası, bir PSU kartı için en kolay onarılabilir senaryolardan biridir — arızalı kapasitörler görsel inceleme (şişmiş veya sızdıran üstler), uygun bir test cihazıyla ESR ölçümü veya sadece yaşa dayalı planlı değişim yoluyla tanımlanabilir.
Uzman FANUC onarım merkezleri, orijinalin voltaj derecesi, kapasitansı, sıcaklık derecesi ve fiziksel boyutlarıyla eşleşen kapasitörler kullanarak bu onarımı rutin olarak gerçekleştirir.
Yetkin bir onarım merkezinden tam kapasitörlenmiş ve test edilmiş bir A16B-2203-0661, yeni veya fazla bir kartı tam piyasa fiyatından tedarik etmeye etkili ve uygun maliyetli bir alternatif sunar.
