A16B-2203-0662 | FANUC αis SVM1-160i Servo Kablolama Kartı — A06B-6114-H106 / 160A Tepe / Kontrol PCB A20B-2100-0740

SVM1-160i — Yüksek Akımlı Tek Eksenli Modül

FANUC αis SVM1-160i (A06B-6114-H106), αis tek eksenli servo amplifikatör serisindeki ikinci en yüksek akım değerini temsil eder — ağır takım tezgahı eksenlerinde büyük çerçeveli servo motorları sürmek için 160A tepe servo çıkışı.

Bağlam açısından, αis SVM1 serisinin tamamı SVM1-20i'den (20A) SVM1-360i'ye (360A) kadar ölçeklenir. SVM1-160i'nin 160A'sı onu ağır hizmet bölgesine yerleştirir; bu modülü seçen makineler şunları içerir:

Büyük yatay işleme merkezleri:Hızlı travers hızlanma için yüksek tepe torku gerektiren önemli tabla kütlesine sahip X ve Y eksenleri.

Ağır hizmet tipi döner tablalar:Büyük palet değiştiriciler veya palet montaj kütlesinin sürekli yüksek servo akımı gerektirdiği çok yüzlü armatürler için konumlandırma sistemleri.

Büyük taşlama makinesi eksenleri:Önemli taşlama kuvveti altında hassas konumlandırmanın hem yüksek akım hem de yüksek servo sertliği gerektirdiği yerler.

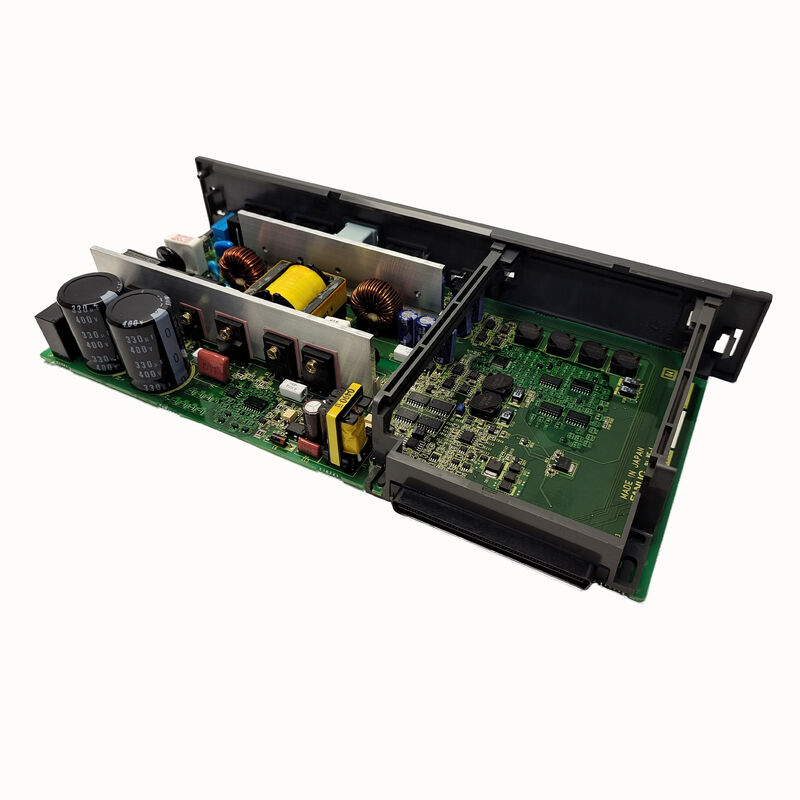

A16B-2203-0662, bu 160A modülün kablolama kartıdır ve SVM1-160i muhafazasının içindeki tüm yüksek akım bağlantı donanımını sağlar.

Temel Özellikler

αis SVM1 Kablolama Kartı Ailesi — Kartları Güncel Değerlerle Eşleştirme

αis SVM1 serisindeki her akım derecelendirmesi belirli bir kablolama kartı kullanırken kontrol PCB'si derecelendirmeler arasında paylaşılabilir:

SVM1-160i'nin 160A değeri, fiziksel olarak 40A veya 80A modüllerindekilerden daha büyük IGBT cihazları, veri yolu iletkenleri ve akım sensörleri gerektirir; bu nedenle kablolama kartı (A16B-2203-0662) daha düşük akımlı kardeşlerinden farklı bir parça numarasıdır.

Uygulama Senaryoları

SVM1-160i servo kablolama kartı hatası:Bir FANUC αis SVM1-160i modülü (A06B-6114-H106), kablolama kartına kadar takip edilen bir hata geliştirir; bu, sürücünün bir fazdaki çıkışını kesintiye uğratan bir IGBT kapısı bağlantı hatasıdır. A16B-2203-0662 değiştirilerek doğru üç fazlı servo çıkışı geri getirildi.

Ağır eksen servo sürücü bakımı:Büyük bir yatay işleme merkezinin ağır X ekseni servo modülü planlı bakımdan geçiyor. A16B-2203-0662 kablolama panosu, A20B-2100-0740 kontrol panosuyla birlikte, dahili kart setinin tamamen yenilenmesi olarak değiştirildi.

SSS

S1: A16B-2203-0662, SVM1-160i'ye özel mi yoksa diğer αis SVM1 derecelendirmelerini de kapsıyor mu?

A16B-2203-0662 yalnızca SVM1-160i (A06B-6114-H106) için özel kablolama kartıdır. FANUC αis bakım kılavuzu (B-65285TR/03), her akım değerinin kendi kablolama kartını kullandığını doğrular — 40i için 0660, 80i için 0661, 160i için 0662, 360i için 0625. Bu kartlar derecelendirmeler arasında değiştirilemez.

S2: A16B-2203-0662 ile eşleşen kontrol PCB'si nedir?

FANUC αis bakım kılavuzu şunu doğrulamaktadır: SVM1-160i (A06B-6114-H106) kablolama kartını kullanırA16B-2203-0662ve kontrol PCB'siA20B-2100-0740. A20B-2100-0740, hem SVM1-160i için ortaktır, hem de bu 160A modülü için HRV akım kontrolü ve FSSB arayüzü sağlar.

S3: SVM1-160i içindeki A16B-2203-0662'ye erişmeden önce hangi deşarj güvenliği geçerlidir?

SVM1-160i, daha yüksek güç değeri nedeniyle daha küçük SVM1 modellerine göre daha büyük bir kapasitör bankası içerir. Aynı bara voltajında ​​DC barasında daha fazla enerji depolanır. FANUC bakım kılavuzunda belirtilen deşarj bekleme süresini takip edin ve modül muhafazasını açmadan önce kalibre edilmiş bir DC voltmetre ile doğrulayın.

S4: A16B-2203-0662'nin değiştirilmesi servo eksen parametresinin yeniden girilmesini gerektirir mi?

Hayır. Servo parametreleri (motor kimliği, kodlayıcı tipi, kazançlar, akım limitleri) CNC'nin ana parametre belleğinde bulunur. Kablolama kartının değiştirilmesi kayıtlı hiçbir parametreyi etkilemez. Yedek parçayı taktıktan ve modülü geri yükledikten sonra CNC, FSSB servo iletişimini yeniden kurar ve 160A ekseni için mevcut parametreleri uygular.

S5: A16B-2203-0662 yalnızca αis serisinde mi yoksa standart αi (S olmayan) serisinde de kullanılıyor mu?

A16B-2203-0662, αis serisi SVM1-160i (A06B-6114-H106) için onaylandı. Standart αi SVM1 serisi (en büyük standart SVM1 olarak 80A'da SVM1-80 için A06B-6096-H105) 80A'da zirveye çıkar — standart bir αi SVM1-160i yoktur. 160i tanımı, αis geliştirilmiş serisine özeldir. A16B-2203-0662 bu nedenle αis'e özgüdür.
