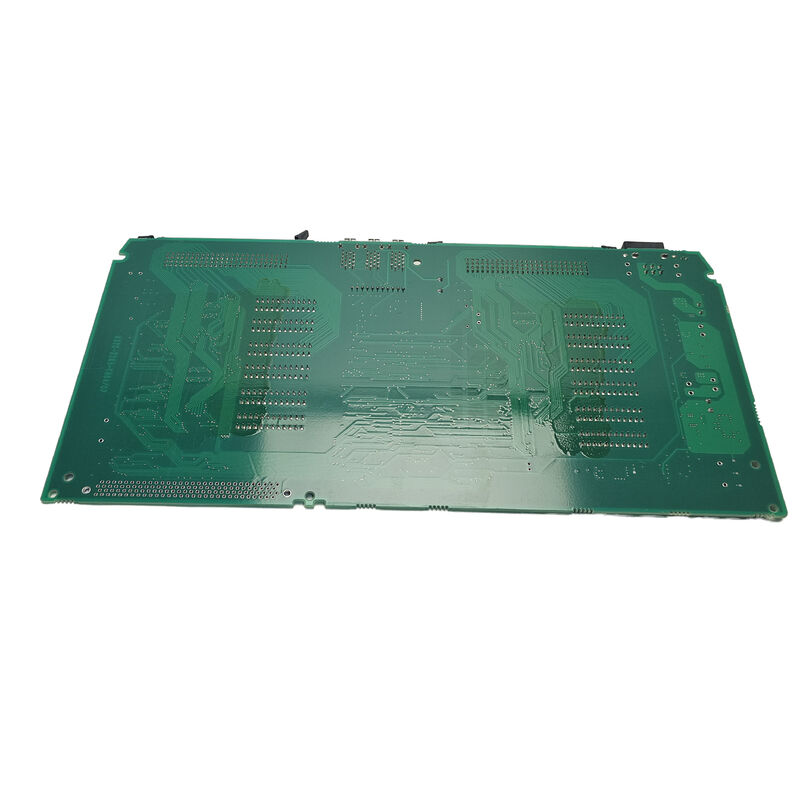

FANUC PCB BOARD A16B-2203-0671 A16B22030671 A16B-22O3-O671

A16B-2203-0671 FANUC A16B-2203-067x Alfa-I SVM Servo Kablolama Tacı

A16B-2203-067x Alfa-I SVM Servo Kablolama Kartı Ailesi

A16B-2203-0671 A16B-2203-067x serisine aittir FANUC'un Alpha-I serisi servo modülleri için onaylanmış bir kablo kartı ailesi (A06B-6114 serisi).FANUC bakım kılavuzu B-65285EN/03, bu yelpazenin Alpha-I SVM (Servo Module) çift eksenli ve çok eksenli sürücüler için kablolama panelleri kapsadığını doğruluyor.:

A16B-2203-0671, bu ailenin en düşük numaralı konumunda, A06B-6114 Alpha-I servo modülü aralığında tanımlanmış bir SVM sürücü varyantına hizmet vermektedir.

Anahtar Ürün Bilgisi

Alfa-I SVM ¢ Kablolama Tablosu Rolü

FANUC Alpha-I serisi SVM mimarisinde, kablolama tahtası (A16B-2203-067x), servo modül evinin içindeki iç sinyal yönlendirmesi ve arayüz PCB'si olarak hizmet eder.

Güç aşamasından kontrol kartına:IGBT güç transistörü modülleri ve FSSB (Fiber-optik Servo Serial Bus) kontrol kartı arasındaki sinyal yolları

Dış arayüz bağlantıları:Sürücünün dış konektör pozisyonları, CNC FSSB fiber-optik bağlantısı, kodlayıcı geri bildirim kabloları ve I/O sinyalleri için kablo kartına monte edilir ve kablolama tahtası üzerinden yönlendirilir.

Koruma ve izleme devreleri:Güç transistörü modülleri ve DC otobüs izleme devrelerinden gelen termal koruma sinyalleri kablo kartı üzerinden kontrol kartının koruma mantığına bağlanır.

Uygulama Senaryoları

A06B-6114 Servo modülü kablolama tahtası hatası:Bir FANUC Alpha-I SVM servo modülü, iç sinyal hataları geliştirir. A16B-2203-0671 kablo kartı tanımlanır.Değiştirme, servomodule doğru sinyal yönlendirmesini geri getirir..

Servo modülün genel bakımı:Bir FANUC Alpha-I servo modülü kapsamlı bir iç bakımdan geçirilir.

Sık Sorulan Sorular

S1: A16B-2203-0671'in Alpha-I servomodülüm için kablolama tahtası olduğunu nasıl doğrulayabilirim?

Servo modülün içinde yerleştirilmiş kartın etiketinden parça numarasını okuyun. A16B-2203-0671 diyorsa, bu onaylanmış bir değişimdir.Servo modülünün model numarası ile çapraz referans ( sürücünün ön etiketinde) ve ilgili FANUC Alpha servo amplifier bakım kılavuzunun PCB atama tablosu.

S2: Kablolama tahtası (A16B-2203-0671) ve kontrol kartı (A16B-2100-074x) aynı mı?

Hayır. Alpha-I SVM, farklı işlevlere sahip birden fazla PCB içerir. Kablolama tahtası (A16B-2203-067x) iç sinyal yönlendirmesini ve harici konektör arayüzünü yönetir.FSSB kontrol kartı (A16B-2100-074x veya A16B-2101-004x) CNC iletişimini işliyor.Servo modülün çalışması için her ikisi de düzgün çalışmalıdır.

S3: Alfa-I servo modülünün içindeki kablo kartına erişmeden önce hangi güvenlik önlemleri uygulanır?

CNC ve servo sistemini tamamen kapat.Servo modülünün DC otobüs kondansatörleri, ana güçten çıkartıldıktan sonra tehlikeli yüksek voltajı korur. Modülü açmadan önce kalibre edilmiş bir voltmetre kullanarak DC otobüsünün 30V DC'nin altında boşaltıldığını kontrol edin.Uygulanabilir FANUC servo amplifier bakım kılavuzunun güvenlik prosedürlerini takip edin.

S4: A16B-2203-0671'i değiştirmek servo parametrelerinde değişiklik gerektirir mi?

Servo parametreleri CNC'nin ana belleğinde yer almaktadır.CNC, güç açma başlatılması sırasında servo parametrelerini modüle indirir.Üretime geri dönmeden önce tüm bağlı eksenlerdeki doğru servo tepkisini kontrol edin.
