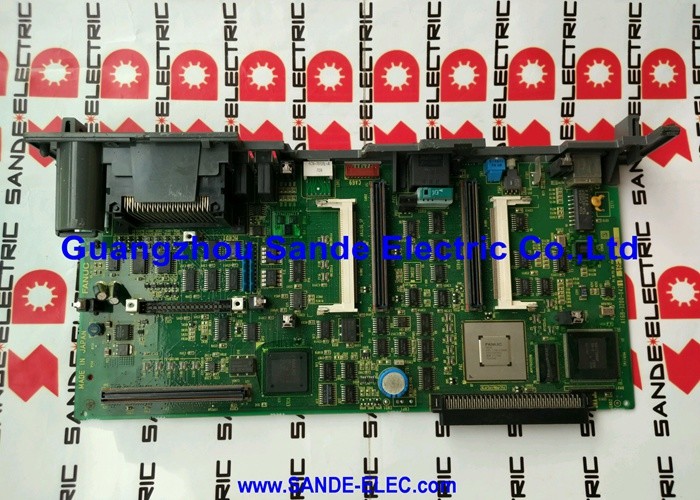

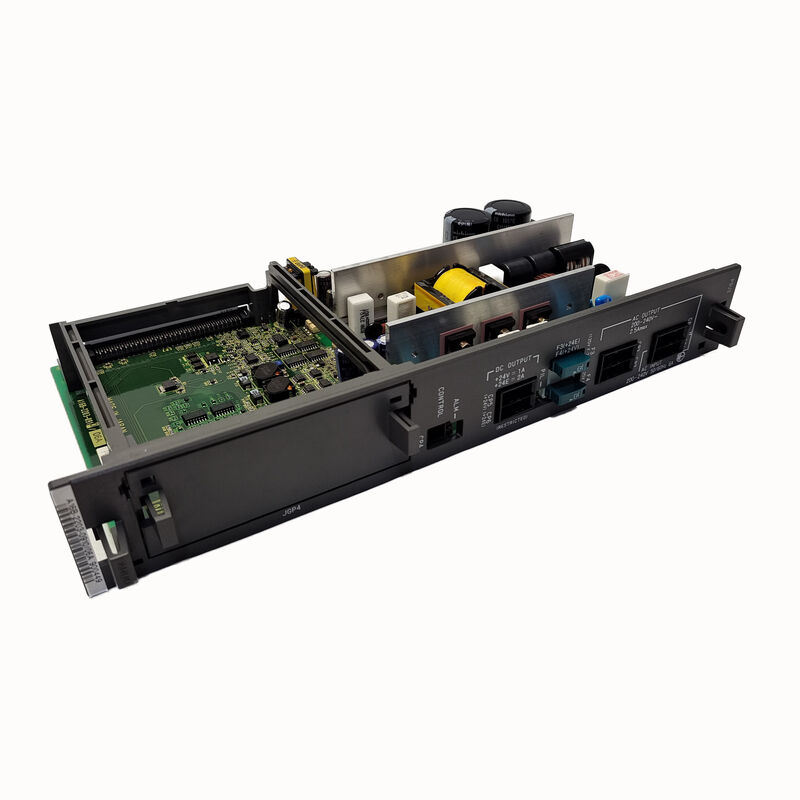

FANUC PCB BOARD A16B-2203-0673 A16B22030673 A16B-22O3-O673

A16B-2203-0673 | FANUC Alpha-I SVM2-80/80i Servo Kablolama Kartı — A06B-6114-H209 / Çift Eksenli 80A+80A / FSSB / 200V

A06B-6114-H209 — SVM2-80/80i Servo Modülü

FANUC bakım kılavuzu B-65285EN/03 şunu doğrulamaktadır: A16B-2203-0673, A06B-6114-H209 SVM2-80/80i servo modülünün kablolama kartıdır. Bu, FANUC'un Alpha-I serisi SVM (Servo Modül) ailesinin 80A/80A çift eksenli çeşididir; tek bir kompakt modülden iki CNC takım tezgahı eksenine hizmet veren çift eksenli bir servo amplifikatördür.

SVM2-80/80i tanımı sürücünün temel özelliklerini kodlar:

• DVM= Servo Modülü (entegre çift eksenli sürücü)
• 2= İki servo eksen kanalı
• 80/80= Her eksende 80A tepe akım kapasitesi
• Ben= i-tipi (Alfa-I nesli, FSSB dijital iletişim arayüzü)

Temel Özellikler

Kablolama Kartı ve Kontrol Kartı — İki Farklı PCB

A06B-6114-H209 servo modülü farklı işlevlere sahip iki ana PCB içerir:

Kablolama panosu (A16B-2203-0673 — bu ürün):Dahili sinyal yönlendirme PCB'si. Geçit sürücü sinyallerini FSSB kontrol kartından IGBT güç transistör modüllerine taşır, transistör şönt dirençlerinden gelen akım geri beslemesini kontrol kartına geri yönlendirir ve FSSB fiber optik konektörler, motor enkoder konektörleri ve I/O terminalleri dahil olmak üzere harici konektör arayüzünü sağlar.

FSSB kontrol kartı (A16B-2100-074x / A16B-2101-004x):Servo zeka kartı. FSSB seri veriyolu aracılığıyla CNC ile iletişim kurar, hız ve akım kontrol döngülerini yürütür ve kablolama panosunun IGBT güç aşamasına yönlendirdiği PWM geçit sürücüsü komutlarını üretir.

Bir servo modülde arıza oluştuğunda, hangi PCB'nin arızalı olduğunu belirlemek ilk adımdır; kablolama kartı arızaları genellikle sinyal yönlendirme sorunları veya konnektör arayüzü arızaları olarak kendini gösterirken, kontrol kartı arızaları FSSB iletişim hatalarına veya kontrol algoritması alarmlarına neden olur.

Uygulama Senaryoları

SVM2-80/80i kablolama kartı hatası:FANUC Alpha-I CNC servo sistemi, 80/80i sürücüsünde dahili modül hataları geliştirir. FSSB kontrol kartı doğru şekilde test ediyor. A16B-2203-0673 kablolama kartı, sinyal yönlendirme hatası olarak tanımlandı. Değiştirme, doğru tahrik işlevini geri yükler.

Servo modülü dahili bakımı:Bir üretim makinesinin SVM2-80/80i servo modülü dahili bakımdan geçiyor. A16B-2203-0673, kapsamlı bir servo modül revizyonunun parçası olarak güç transistör modülleriyle birlikte değiştirildi.

SSS

S1: A16B-2203-0673'ün servo modülüm için doğru kablolama kartı olduğunu nasıl doğrularım?

Servo modülünün modelini ön isim plakasından tanımlayın — A06B-6114-H209 veya A06B-6114-C209 yazıyorsa, A16B-2203-0673 onaylanmış kablolama kartıdır. FANUC bakım kılavuzu B-65285EN/03, bu atamayı Alpha-I SVM2 PCB tablosunda doğrulamaktadır. Ayrıca kurulu kartın üzerindeki etiketi de okuyun.

S2: Hangi servo alarmları özellikle kablolama kartı arızasını ve kontrol kartı arızasını gösterir?

Kablolama kartı hataları genellikle aşağıdakilere neden olur: FSSB optik sinyal yolu arızaları (optik alıcı-verici kablolama kartındaysa), transistör akım algılama devrelerinden gelen akım geri besleme anormallikleri veya güç aşaması bağlantısının kesildiği eksene özgü donanım hataları. Kontrol kartı (A16B-2100-074x) hataları genellikle FSSB iletişim alarmlarına (SV alarmı 8 veya 9) veya hız kontrol hatalarına neden olur. Bu ikisini ayırt etmek, geçerli servo amplifikatör bakım belgeleriyle izolasyon testi yapılmasını gerektirir.

S3: A16B-2203-0673 kablolama kartı, IGBT güç transistörlerini değiştirmeden değiştirilebilir mi?

Evet. Kablolama kartı ve IGBT transistör modülleri, A06B-6114-H209 içindeki ayrı bileşenlerdir. Kablolama kartı arızalıysa ancak IGBT modülleri elektriksel olarak sağlıklıysa (transistör testiyle doğrulanırsa), yalnızca kablolama kartının değiştirilmesi gerekir. Bununla birlikte, kablolama kartı arızası bir IGBT arızasından (aşırı akım hasarı) kaynaklanıyorsa, yeni kablolama kartı takılmadan önce IGBT'ler test edilmeli ve gerektiği gibi değiştirilmelidir.

S4: A16B-2203-0673, A16B-2203-0674 (SVM2-80/160i) veya A16B-2203-0675 (SVM2-160/160i) ile değiştirilebilir mi?

Hayır. Her kablolama kartı, sürücü modeline özeldir; PCB düzeni, transistör modülü bağlantıları ve akım algılama devreleri, sürücünün belirli akım değerlerine göre optimize edilmiştir. A16B-2203-0673 (80/80i), A16B-2203-0674 (80/160i) ve A16B-2203-0675 (160/160i), aynı SVM2 sürücü ailesine hizmet etseler bile birbirleriyle değiştirilemezler.

S5: A16B-2203-0673 kullanılırken hangi ESD ve güvenlik önlemleri geçerlidir?

ESD açısından güvenli bir yüzey üzerinde topraklanmış, anti-statik bir bilek kayışıyla tutun. Servo modülünü açmadan önce: ana beslemeyi kapatın ve kilitleyin, ardından dahili bileşenlere erişmeden önce kalibre edilmiş bir voltmetre kullanarak DC barasının 30V'un altına boşaldığını doğrulayın. SVM2-80/80i DC veri yolu yaklaşık 280 V DC'de (200 V AC girişinden) çalışır ve elektrik kesildikten sonra şarjı korur.
