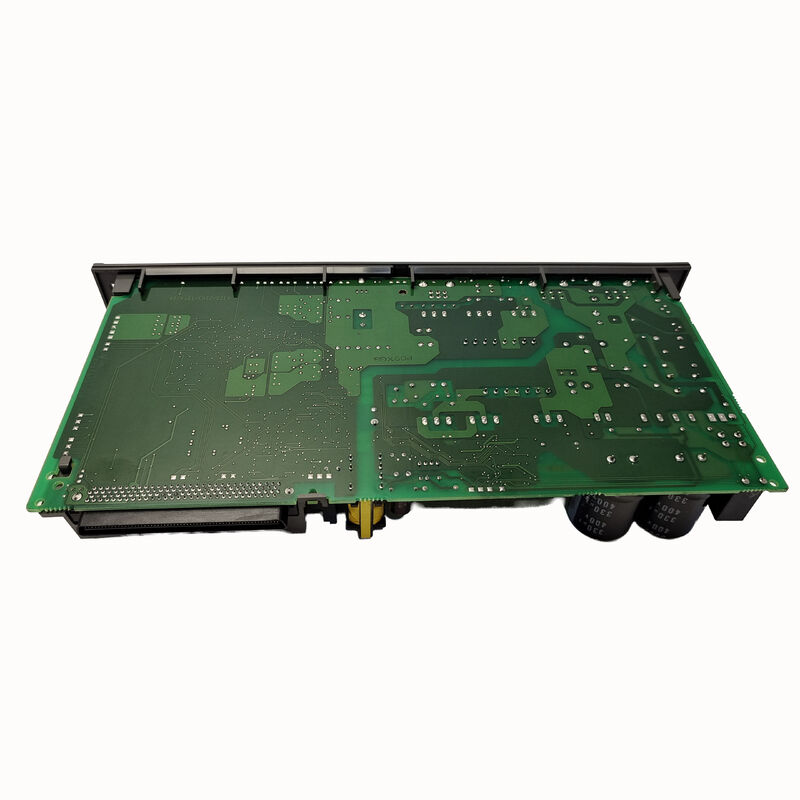

FANUC PCB BOARD A16B-2203-0674 A16B22030674 A16B-22O3-O674

A16B-2203-0674 FANUC Alfa-I SVM2-80/160i Servo Kablolama Taşı A06B-6114-H210 / Asimetrik 80A + 160A Çift Eksenli

SVM2-80/160i Asimetrik Çift Eksenli Sürücü

FANUC B-65285EN/03 bakım kılavuzu, A16B-2203-0674'ü, SVM2-80/160i işareti taşıyan A06B-6114-H210 için kablolama tahtası olarak onaylıyor.Bu SVM2 çift eksenli servo sürücü ailesinin asimetrik akım varyantıdır:

SVM2-80/160i'nin asimetrik 80A/160A derecesi, iki eksenin önemli ölçüde farklı güç taleplerine sahip olduğu CNC makinesi aletleri için tercih edilen sürücüdür.Yüksek yüklü Z eksenine (sütun veya ram) daha düşük yüklü Y eksenine eşleştirilmiş, ya da bir masa besleme ekseni, bir hassas konumlandırma ekseni ile eşleştirilmiş.

Ana Özellikler

SVM2-80/160i'deki kablolama tahtasının rolü

A16B-2203-0674 kablolama paneli, 80/160i asimetrik mimarisine özgü iç sinyal yönlendirmesini yönetir. The two axis channels have different transistor module sizes — the 160A channel requires larger IGBT modules than the 80A channel — and the wiring board's PCB layout and conductor sizing reflect these different current levels.

Kablolama tahtası bağlanır:

• FSSB kontrol kartından iki farklı kapasiteli IGBT bankalarına geçit sürücü sinyalleri
• Farklı derecelendirilmiş iki akım algılama devresinden gelen akım geri bildirimi
• CNC iletişimi için dış FSSB fiber optik bağlantıları
• İki motor kodlayıcı kablo bağlantısı (bir eksen kanal başına)

Uygulama Senaryoları

SVM2-80/160i asimetrik eksen sistemindeki kablolama tahtası hatası:SVM2-80/160i sürücüsü olan bir FANUC CNC, servo alarmları geliştirir. Kontrol kartını ve güç aşamasını doğruladıktan sonra, A16B-2203-0674 kablolama tahtası hata olarak belirlenir.Değiştirme, çift eksenli servo fonksiyonunu geri getirir..

Servo modülü /07B Revizyon kimliği:Onaylanan /07B revizyonu, tablonun etiketinde belirtilmiştir.Servo modülünün donanım revizyonu ile uyumluluğu sağlamak için kurulu kartın etiketinden revizyonu onaylayın..

Sık Sorulan Sorular

S1: A16B-2203-0674 (SVM2-80/160i) ile A16B-2203-0673 (SVM2-80/80i) arasındaki fark nedir?

Her ikisi de A06B-6114 serisi SVM2 çift eksenli sürücüler için kablolama panelleri, ancak farklı akım kapasitesi varyantları için.A16B-2203-0674 SVM2-80/160i (80A + 160A) servis ediyorPlakalar birbirini değiştirebilir değildir ¢ PCB düzenleri ve iletken boyutları 160A kanalındaki farklı transistör modülü boyutlarına uyum sağlamak için farklıdır.

S2: Neden bir makine eşleşen bir çift yerine asimetrik bir 80A/160A sürücüsü kullanır?

SVM2-80/160i, aynı kabin pozisyonundaki iki eksenin önemli ölçüde farklı güç gereksinimleri olduğunda en uygun seçimdir. Using an asymmetric drive correctly sizes the power stage for each axis — avoiding the cost and heat generation of over-specifying the lighter axis with 160A capacity while ensuring the heavier axis has sufficient current headroom.

S3: A16B-2203-0674, A16B-2203-0673 ile aynı FSSB kontrol kartıyla çalışıyor mu?

Evet, SVM2-80/80i ve SVM2-80/160i'de aynı FSSB kontrol kartı ailesi kullanılıyor (A16B-2100-074x veya A16B-2101-004x).Kontrol kartı, dijital servo algoritmasını ve FSSB iletişimini her iki sürücü derecelendirmesi için aynı şekilde işliyor. Yalnızca kablolama tahtası farklı güç aşaması donanımlarına uyum sağlamak için farklıdır..

S4: Servo modülün içinde A16B-2203-0674'ü değiştirirken hangi güvenlik önlemleri uygulanır?

Modülü açmadan önce kalibreli bir DC voltmetre kullanarak SVM2-80/160i DC otobüsünün 30V'den aşağı boşaltıldığını kontrol edin.200V sınıfı SVM yaklaşık 280V DC otobüsü ile çalışır bu voltaj, ana ağ çıkarıldıktan sonra da devam ederDeğiştirme panosunu ESD güvenli bir yüzeyde anti-statik bir bileklik kaydıyla kullanın.

S5: A16B-2203-0674'ün SVM2-80/160i'm için doğru kablo kartı olduğunu nasıl doğrulayabilirim?

Sürücü modülünün ön etiketinde model numarası A06B-6114-H210 (sırayla ilgili özellik) veya SVM2-80/160i için A06B-6114-C210 (birim özellikleri) bulunur.FANUC B-65285EN/03 bakım kılavuzu A16B-2203-0674'ü kablolama tahtası görevi olarak doğruluyorYer değiştirme sipariş vermeden önce, yerleştirilmiş kartın üzerindeki etiketten parça numarasını da kontrol edin.
