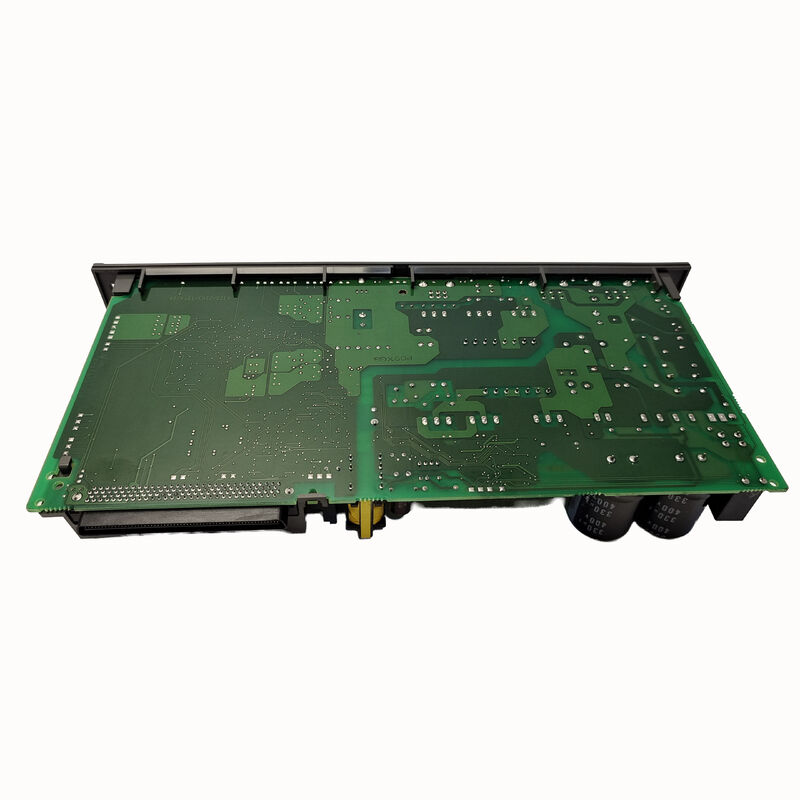

FANUC PCB BOARD A16B-2203-0675 A16B22030675 A16B-22O3-O675

A16B-2203-0675 FANUC Alfa-I SVM2-160/160i Servo Power Board A06B-6114-H211 / Çift 160A / 39A Rated / En Büyük İki Eksenli SVM

SVM2-160/160i En Büyük İki Eksenli Servo Modülü

A06B-6114-H211 SVM2-160/160i, FANUC'un Alpha-I SVM2 çift eksenli servo modülü ailesinin en yüksek akımlı varyantıdır.A16B-2203-0675 onun güç / kablolama tahtası, FANUC bakım kılavuzu B-65285EN/03 ile doğrulanmıştır.

Tam SVM2 ailesi, A16B-2203-0675'i aralığın en üst kısmında doğruluyor:

Ana Özellikler

İki-PCB mimarisi, güç panosu ve kontrol kartı

A06B-6114-H211 servomoduli iki ana PCB içerir:

Güç/kablolama panosu (A16B-2203-0675 ¢ bu ürün):Kontrol kartından iki 160A IGBT transistör modülüne de geçit sinyalleri yönlendirir, güç aşaması şant dirençlerinden akım geri bildirimi taşır,ve tüm harici arayüz bağlantılarını sağlar. FSSB fiber-optik bağlantıları, motor kodlayıcı kabloları ve sinyal I/O.

FSSB kontrol kartı (A20B-2100-0741):Her iki eksen için hız ve akım kontrol döngülerini yürütür, FSSB seri otobüsü üzerinden CNC ile iletişim kurar ve güç tahtasının IGBT transistörlerine yönlendirdiği PWM komutlarını oluşturur.

Uygulama Senaryoları

SVM2-160/160i güç panosu hatası:160/160i modülü olan bir FANUC Alpha-I servo sistemi, güç aşamasında hatalar geliştirir. 160A IGBT transistörlerini ve kontrol kartını doğruladıktan sonra, A16B-2203-0675 güç panosu hatası olarak tanımlanır.Değiştirme, servomodülün iç sinyal yönlendirmesini geri getirir..

Büyük işleme merkezi servis bakımı:Bir üretim tesisi, ağır CNC işleme merkezinin servo sistemini koruyor.

Sık Sorulan Sorular

S1: A16B-2203-0675, A06B-6117-H211'de kullanılanla aynı tahta mı?

A06B-6114-H211 ve A06B-6117-H211, her ikisi de SVM2-160/160i modülleridir, ancak farklı sürücü serisi revizyonlarından 6114 daha önceki tasarım, 6117 daha sonraki bir revizyondur.A16B-2203-0675 hem A06B-6114-H211 hem de A06B-6117-H211 için onaylanmıştır- Kurulu modülün isim plakasından hangi sürücü modelinin monte edildiğini kontrol edin.

S2: 39A sürekli değerli çıkış 160A zirve transistörü değerine nasıl ilişkilidir?

160A transistör derecesi, IGBT'nin dayanabileceği en yüksek anlık zirve akımıdır.39A değerli sürekli çıkış sürdürebilir akım sürücü aşırı ısınmadan normal servo çalışmasında teslim etmek için tasarlanmıştırZirve (160A) ve sürekli (39A) arasındaki büyük oran, servo aşırı yüklenmesi için baş boşluğu sağlar.ve ağır kesme geçici .

S3: Hangi servo alarm kodları özellikle bir güç panosu hatasına karşı bir kontrol kartı hatasına işaret eder?

Güç panosu hataları tipik olarak: IGBT transistör alarmları (aşırı akım, kısa devre), geçit sürücü hataları (transistörün eksik bir sürücü sinyali nedeniyle doğru bir şekilde geçmediği durumlarda),Ya da akım geri bildirim anomalileriKontrol kartı hataları FSSB iletişim alarmları (SV alarmları 8 veya 9) veya hız / akım kontrol hataları üretir.Her iki eksen aynı anda güç ile ilgili bir alarm ile başarısız olduğunda ve transistörler sağlıklı test, A16B-2203-0675 güç panosu birincil şüpheli.

S4: A16B-2203-0675'i değiştirmek, servoparametrenin yeniden girilmesini gerektirir mi?

Servo parametreleri CNC'nin ana parametreler hafızasında, servo modülünün PCB'lerinde değil.CNC, çalıştırma başlangıcı sırasında servoparametreleri indirir.Üretime geri dönmeden önce her iki eksen kanalında da doğru servo yanıtını kontrol edin.

S5: Servo modülün içindeki A16B-2203-0675'e erişmeden önce hangi güvenlik önlemleri uygulanır?

FANUC Alpha servo amplifier bakım kılavuzunda belirtilen boşaltma süresini bekleyin.DC otobüs voltajı kalibre voltmeter kullanarak 30V DC altında olduğunu kontrol. SVM2-160/160i DC otobüsü, 200V AC girişinden yaklaşık 280V DC'de çalışır. A16B-2203-0675'i ESD güvenli bir yüzeyde anti-statik bir bileklik kaydı ile ele alın.
