Kullanılmış FANUC kartı A16B-2203-0691 A16B22030691 A16B-22O3-O691

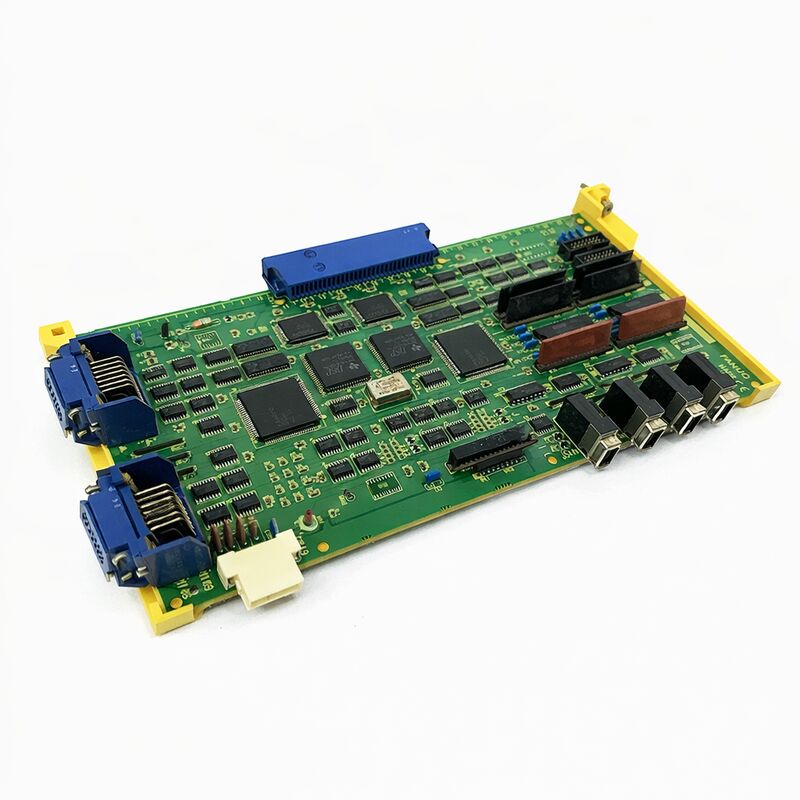

FANUC A16B-2203-0691 aiSV1-20 için Servo Modülü Kablolama PCB

Genel bakış

BuA16B-2203-0691 birServo modülü kablolama PCB'siaiSV1-20 güçlendirici donanımı.Tek eksenli A06B-6114 αiSV serisi modülleri ve parça kanalları da PCB olarak tanımlar.ALPHA-i SERVO SVM1-20I.

Bu da onu CNC ana tahtası veya iletişim tahtası katmanından ziyade, iç amplifikatör kablolama/kontrol bölümüne yerleştirir.

Bu kart genel amaçlı bir yedek değildir. αi servo modülünün iç yapısına aittir ve monte edildiği amplifier ailesine bağlıdır.Bu pozisyondaki panolar tam olarak amplifikatör rolü ve kurulu modül türü ile eşleştirilir., çünkü kart geniş bir dış denetleyici fonksiyonu yerine servo amplifikatörün iç elektrik yapısını destekler.

Bir bakım kılavuzu listesi de bağlantılarA16B-2203-0691 ileαi SV 20 konfigürasyonlarıA06B-6117-H103 / C103 aralığı, yukarıda belirtilen ürün tanımı ise onu tek eksenli A06B-6114 aiSV modülleri ile bağlar.

Pratikte, bu, tam olarak monte edilmiş amplifikatör modelinin ve kart etiketinin sipariş vermeden önce her zaman donanım üzerinde kontrol edilmesi gerektiği anlamına gelir.

Teknik veriler

Başvurular

Bu tahtaFANUC αi servo güçlendirici modülleriA16B-2203-0691 İç kablolama tahtası konumu.

Özellikle orijinal modül donanımının büyük ölçüde sağlam kaldığı ancak iç PCB'nin değiştirilmesi gereken servo modülü onarımında, kart düzeyinde yenilenme ve amplifikatör restorasyonunda önemlidir.

Özellikle güç bölümü ve ısı alıcı montajı işlevsel kalırken, ancak iç modül kartı orijinal amplifikatör yapısını geri yüklemek için değiştirilmelidir.

Bu ortamda, aynı kablolama PCB'yi eşleştirmek, mevcut modül mimarisini ve monte edilmiş kontrol kartı düzenini korumaya yardımcı olur.

Seçim Rehberi

Seçim yaparkenA16B-2203-0691, önce kurulu PCB'de doğrudan kart kodunu doğrulayın ve daha sonra yerleştirildiği güçlendirici modelini doğrulayın.

Bu adım önemlidir, çünkü aynı kart ailesi birden fazla αi servo modülü varyantında görünür ve yakındaki modeller farklı akım veya eksen konfigürasyonlarında kullanılabilir.

İkincisi, amplifikatörün adını kontrol edin.

En güçlü tablo açıklaması bu modeliaiSV1-20 veTek eksenli A06B-6114 modülleri, el referansları ile de bağlanırkenSV 20 listeleri.

Bu, en güvenilir seçim yönteminin gerçek takılı kart koduna ek olarak yüklü amplifikatör etiketine eklenmesi anlamına gelir.

Üçüncüsü, modülün içindeki pano bağlamını gözden geçirin.FSSB kontrol kartı A16B-2101-004x, servis sırasında yüklü amplifikatör iç kısımlarını görsel olarak onaylarken yardımcı olabilir.

Değiştirme Rehberi

Sipariş vermeden önce, kart etiketini, amplifikatör modelini ve tam olarak kurulduğu modül türünü onaylayın.Bu üç kontrol sadece geniş bir servü ailesi açıklaması ile panoyu tanımlamaya çalışmaktan daha güvenilir.

Güçlendirici daha önce onarılmışsa, mevcut kurulu kart işaretlerini makine kayıtlarıyla karşılaştırmak da akıllıca olacaktır.

Eski servo modülleri daha önceki servis çalışmalarından yedek paneller taşıyabilir, bu nedenle doğrudan donanım doğrulama en güvenli yoldur.

Sık Sorulan Sorular

S1: A16B-2203-0691 ne tür bir tahta?
Bu birServo modül kablolama PCB.amplifikatör modülünün içine ait ve genel bir denetleyici veya görüntüleme panosu olarak hizmet vermek yerine servo ünitesinin iç kart yapısını destekler..

S2: Tasarımda?aiSV1-20? neden önemlidir?
Çünkü kartın güçlendirici tarafındaki rolünü tanımlar.aiSV1-20 modülü, sadece daha geniş FANUC kart ailesine uymakla değil, aynı yüklü amplifier konfigürasyonunu korumak için seçilmelidir.

S3: Neden amplifikatör modelini satın almadan önce kontrol edilmelidir?
Çünkü bu gibi kart aileleri birkaç αi amplifier varyantında görünebilir. tam olarak kurulu modül etiketi kartın aynı akım, eksen,ve kullanımda olan modül yapısı.

S4: Bu tam servo güçlendirici mi?
Hayır.Servo amplifikatör modülünün içinde kullanılan PCB, tam amplifikatör bileşimi değil. Bu ayrım çok önemlidir, çünkü değiştirme mevcut amplifikatörün içindeki iç kart rolüne uymalıdır,Tüm sürücüyü tam bir birim olarak değil..

S5: Satın almadan önce ne kontrol edilmelidir?
Kart etiketini kontrol edin, güçlendirici türünü doğrulayın ve yerleştirilmiş modül bağlamını doğrulayın.Bu kombinasyon sadece geniş bir aile tanımına güvenmekten çok daha güvenli bir eşleşme sağlar..
