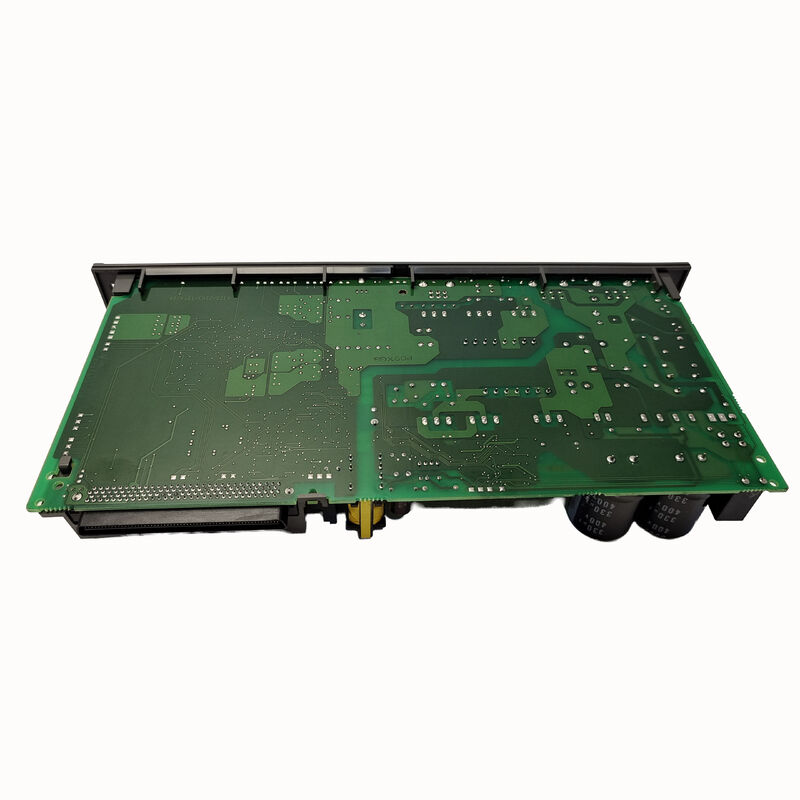

Kullanılmış FANUC panosu A16B-2203-0815 A16B22030815 A16B-22O3-O815

A16B-2203-0815 FANUC A16B-2203 Serisi CNC Sürüş PCB 081x Sürüş Tablosu Serisi / Endüstriyel Otomasyon / Servo ve Spindle Sistemleri

A16B-2203-081x

A16B-2203-081x numara grubu, tahrik sistemi PCB'lerine odaklanan A16B-2203 serisinin tanımlanmış bir bölümüdür.

A16B-2203-0810:"PCB ¢ ALPHA-I SERVO SVM2-20/20HVi" olarak onaylandı ¢ 400VAC Yüksek Voltaj (HV) çift eksenli servomoduli için kablolama tahtası, 400V güç kaynağı bölgelerinde makinelere hizmet veriyor.

A16B-2203-0800?? 0803:FANUC αis Bakım Kılavuzundan (B-65285EN/03) αis SVM1 HV serisi için kablolama panelleri:

• 0800: SVM1-20HVi (A06B-6124-H103)
• 0801: SVM1-40HVi (A06B-6124-H104)
• 0802: SVM1-80HVi (A06B-6124-H105)
• 0803: SVM1-10HVi (A06B-6124-H102)

The A16B-2203-0815 occupies the 0815 position in this range — placing it within the 400VAC High Voltage servo drive PCB family that includes the 0800–0803 SVM1 HV wiring boards and the 0810 SVM2 HV board.

Anahtar Ürün Bilgisi

Yüksek Voltajlı Sürücü Bağlamı 400V Bölge Uygulamaları

400-480VAC üç fazlı güç kaynağı ile bölgelere monte edilen makineler Yüksek Voltaj (HV) servo tahrik variantları gerektirir.HV serisi amplifikatörleri bunu ayrı bir basamak altı transformatör olmadan doğrudan ana güç kaynağından halleder.

A16B-2203-080x ila 081x aralığının tamamı bu HV sürücü kategorisine karşılık gelir:

• SVM1 HV kablolama panelleri (0800?? 0803) tek eksenli HV modülleri hizmet vermektedir
• SVM2 HV kartı (0810) çift eksenli HV modüllerine hizmet vermektedir.
• A16B-2203-0815 özel HV servo amplifier konfigürasyonuna hizmet eder

Bu HV yelpazesi, Avrupa, Asya ve en fazla ihracat pazarı CNC makinelerinde en yaygın servo tahrik konfigürasyonudur. 400V tedarik bölgesine satılan herhangi bir makine aracı, HV sınıfı servo tahriklerini kullanır.

Uygulama Senaryoları

HV servo tahrik PCB hatası:400V güç kaynağındaki bir CNC makinesi, A16B-2203-0815 içeren modül tarafından kontrol edilen eksen üzerinde bir servo alarm geliştirir.Tahta belirlenmiş ve değiştirilmiştir.

Sürüş modülünün tamir edilmesi:Bir HV servo amplifikatör modülünü tamir eden uzman bir CNC servis atölyesi, kapsamlı bir iç kart yenilenmesinin bir parçası olarak A16B-2203-0815'i değiştiriyor.

Sık Sorulan Sorular

S1: A16B-2203-0815'in HV sürücü modulum için doğru pano olduğunu nasıl doğrulayabilirim?

Özel modülün içindeki kart etiketinden parça numarasını okuyun. A16B-2203-0815 diyorsa, bu doğru değişimi onaylar.Ana sürücü modülü modeli için FANUC bakım kılavuzundaki yedek parça tablosuna karşı çapraz referans.

S2: A16B-2203-0815 400V veya 200V güç veren makineler için mi?

Based on the 081x range context — which includes confirmed HV series wiring boards (A16B-2203-0800–0803 for SVM1 HVi and A16B-2203-0810 for SVM2-20/20HVi) — the A16B-2203-0815 is likely a High Voltage (400–480VAC) drive board- Sipariş vermeden önce ana modülün isim plakası gerilim derecesinden onaylayın.

S3: A16B-2203-0815'i değiştirmek servoparametreleri etkiler mi?

Servo parametreleri CNC'nin ana hafızasında kalır.CNC servo iletişimi geri yükler ve mevcut parametreleri normal şekilde uygular.

S4: Bir HV sürücü modülünün içindeki A16B-2203-0815'e erişmeden önce hangi boşaltma güvenliği geçerlidir?

HV servo modülleri, 400-480 VAC girişinde çalışan, yaklaşık 540-650 VDC'de DC otobüsünü korur. Ana ağdan güç çıkarıldıktan sonra,FANUC bakım kılavuzunda belirtilen boşaltma süresi tamamen göz önünde bulundurulmalıdır.. Modülü açmadan önce kalibre edilmiş bir voltmetre ile otobüs boşaltmasını kontrol edin. HV otobüs enerjisi 200V modüllerinden önemli ölçüde daha yüksektir. daha fazla kapasite, daha yüksek voltaj, daha fazla depolanan enerji.
