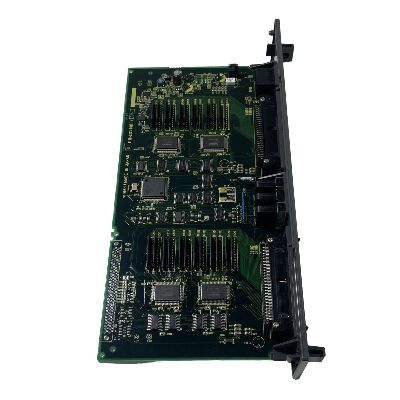

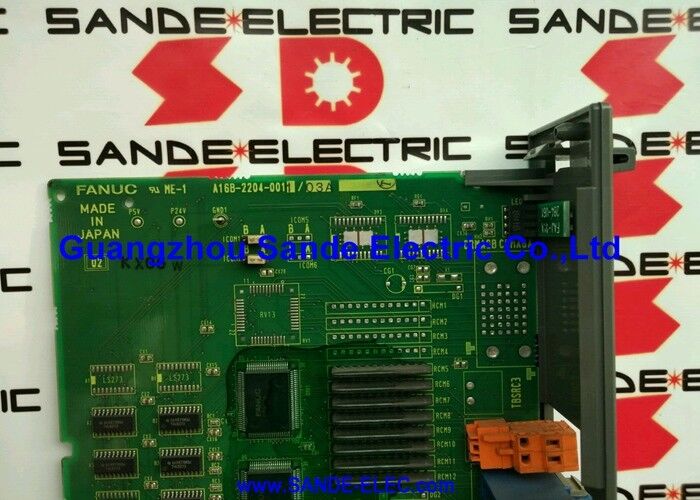

FANUC I/O Board kullanılmamış A16B-2203-0820 A16B22030820 A16B-22O3-O82O

A16B-2203-0820 | FANUC Alpha-i SPM-5.5HVi Kablolama Kartı — A06B-6121-H006 / A06B-6122-H006 / 400–480VAC HV / 5,5kW İş Mili Modülü

Alpha-i SPM HV — 400V Bölgeleri için Yüksek Gerilim İş Mili

FANUC'un Alpha-i SPM (İş Mili Güç Modülü) ürün yelpazesi iki giriş voltajı standardını kapsar:

Standart voltaj (200V serisi: A06B-6111, A06B-6116, A06B-6128):200–240V üç fazlı beslemeye sahip bölgelerde (Japonya, Kuzey Amerika'nın bazı kısımları ve diğer 200V bölgeler) kurulu makineler için.

Yüksek Gerilim (HV) serisi (A06B-6121, A06B-6122):380–480V üç fazlı beslemeye sahip bölgelerde (Avrupa, Asya'nın çoğu ve diğer 400V bölgeler) kurulu makineler için.

A06B-6121 ve A06B-6122, Alpha-i SPM HV serisinin Tip A ve Tip B çeşitleridir. A16B-2203-0820, bu aralıktaki en küçük HV iş mili modülü için kablolama kartıdır:SPM-5.5HVi— doğrudan 400–480VAC şebeke girişinden çalışan 5,5 kW'lık bir iş mili amplifikatörü.

Temel Özellikler

Tip A ve Tip B — İki SPM-5.5HVi Varyantı, Bir Kablolama Kartı

Hem A06B-6121-H006 (Tip A) hem de A06B-6122-H006 (Tip B) SPM-5.5HVi modülleri aşağıdakileri kullanır:aynı kablolama panosu A16B-2203-0820. Tip A ve Tip B arasındaki fark kontrol PCB'sindedir:

• A Tipi (A06B-6121-H006):Kontrol PCB'si A20B-2100-0800'ü kullanır
• B Tipi (A06B-6122-H006):Kontrol PCB'si A20B-2100-0801'i kullanır

Kablolama panosu, her iki tip arasında paylaşılan ortak yüksek akım donanımını sağlar. Bu, tek bir A16B-2203-0820'nin her iki tipe de hizmet edebileceği anlamına gelir; tip, yanına hangi kontrol PCB'sinin takıldığına göre belirlenir.

Uygulama Senaryoları

Alpha-i HV iş mili modülü onarımı:Bir Avrupa CNC makinesinde (400V besleme) bir A06B-6121-H006 SPM-5.5HVi iş mili modülü bulunur. Bir kablolama kartı arızası tanısı konuldu — motor çıkış konnektörlerinde hasar var. Onarım için A16B-2203-0820 gereklidir.

SPM modülü kart düzeyinde yenileme:Uzman bir CNC onarım tesisi, A06B-6121-H006 ve A06B-6122-H006 SPM ünitelerini yeniden inşa ediyor. A16B-2203-0820, hem Tip A hem de Tip B varyant yeniden yapılandırmaları için ortak kablolama kartı olarak stoklanmıştır.

SSS

S1: A16B-2203-0820, hem A06B-6121-H006 (Tip A) hem de A06B-6122-H006 (Tip B) ile kullanılabilir mi?

Evet. FANUC αis serisi bakım kılavuzu (B-65285TR/03), A16B-2203-0820'nin hem SPM-5.5HVi Tip A (A06B-6121-H006) hem de Tip B (A06B-6122-H006) için kablolama kartı olduğunu onaylar. Kontrol PCB'leri farklıdır (Tip A için A20B-2100-0800, Tip B için A20B-2100-0801), ancak kablolama kartı ortaktır.

S2: SPM-5.5HVi, 200V giriş bölgeleri için uygun mudur?

Hayır. SPM-5.5HVi (A06B-6121-H006 / A06B-6122-H006) özellikle yüksek gerilim (HV) sınıfı olan 400–480VAC üç fazlı giriş için derecelendirilmiştir. 200–240VAC bölgeleri için standart voltajlı SPM-5.5i serisi (farklı kablolama kartlarıyla farklı A06B sipariş numaraları) uygun spesifikasyondur. Bir HV iş mili modülünü asla 200V'luk bir kaynağa bağlamayın.

S3: SPM-5.5HVi (A16B-2203-0820 modülü) hangi iş mili motor değerleri ile uyumludur?

SPM-5.5HVi, 5,5kW iş mili motor çıkışı için derecelendirilmiştir. 5,5kW çıkışta veya altında derecelendirilmiş FANUC Alpha-i sınıfı iş mili motorlarıyla (genellikle αiIP 2.2 ile αiIP 5.5 aralığındaki motorlar) uyumludur. Daha yüksek güçlü iş mili motorları, kendi kablolama kartlarına sahip daha büyük SPM modülleri (SPM-11HVi, SPM-15HVi, vb.) gerektirir.

S4: SPM-5.5HVi içindeki A16B-2203-0820'ye erişmeden önce deşarj gereksinimi nedir?

SPM-5.5HVi modülü, 400–480VAC girişinden yaklaşık 540–650VDC'ye şarj edilen DC bara kapasitörlerini içerir. Şebeke elektriği kesildikten sonra deşarj süresi, geçerli SPM HV modeli için FANUC bakım kılavuzu spesifikasyonlarına uygundur. Dahili kartlara erişmeden önce kalibre edilmiş bir ölçüm cihazıyla bara voltajının 50VDC'nin altında olduğunu doğrulayın. HV modüllerinin daha yüksek veri yolu voltajı (200V modüllere kıyasla) daha fazla enerji depolar; buna bağlı olarak deşarj önlemleri de daha önemlidir.

S5: A16B-2203-0820'nin kontrol PCB ile aynı üretim partisiyle eşleştirilmesi gerekiyor mu?

Belirli bir toplu eşleştirme gerekli değildir. A16B-2203-0820 kablolama panosu ve ona eşlik eden kontrol PCB'si (A20B-2100-0800 veya A20B-2100-0801), herhangi bir üretim partisinden bir araya getirilmek üzere tasarlanmıştır. Standart FANUC parça uyumluluğu geçerlidir: her kartın özel revizyon son eki (örn. /02A, /05B) referans olarak not edilebilir, ancak daha sonraki revizyonlar aynı işlevsel role sahip daha önceki revizyonlarla geriye dönük olarak uyumludur.
