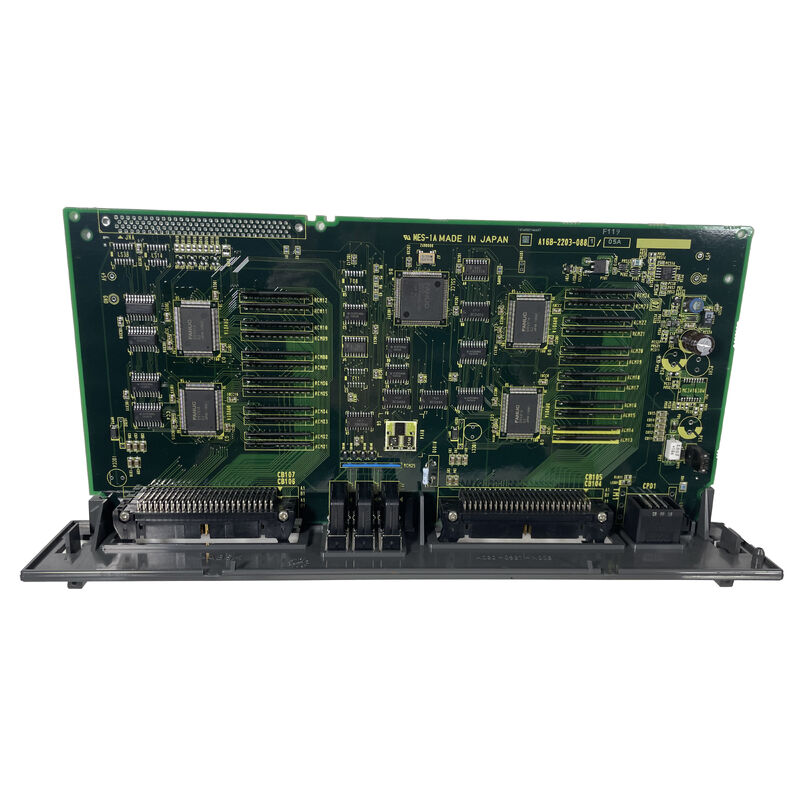

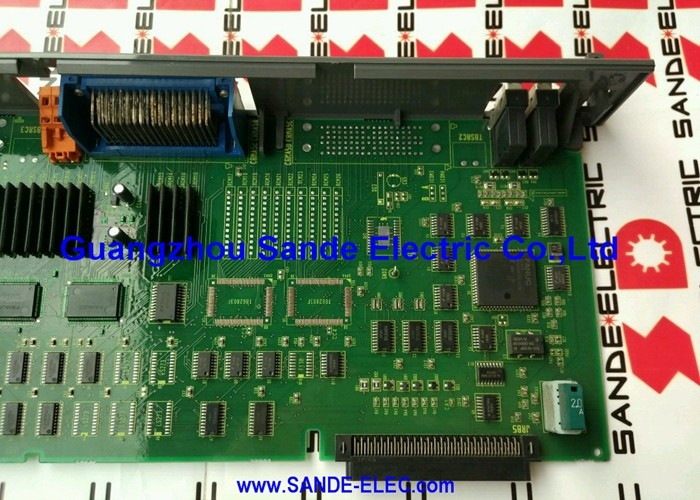

Fanuc A16B-2203-0881 Modülü A16B22030881 A16B-22O3-O881

A16B-2203-0881 | FANUC G/Ç Modülü PCB — 96DI / 64DO / MPG Çıkışı / A02B-0309-C001 / Seri 16-C / 18-C / 21-C / 16i-TA

96 Giriş, 64 Çıkış ve bir MPG Bağlantı Noktası

A16B-2203-0881 yoğun özellikli bir I/O kartıdır. 96 dijital giriş, 64 dijital çıkış ve entegre MPG çıkışından oluşan kombinasyonu, onu FANUC CNC ekosistemindeki en yetenekli tek kartlı I/O çözümlerinden biri haline getiriyor.

96 DI / 64 DO sinyal sayısı, tam donanımlı bir CNC işleme merkezinin veya torna merkezinin ihtiyaçlarını karşılar:

96 dijital giriş:Makine eksenleri ve fikstürleri için konum sensörleri ve limit anahtarları; hidrolik basınç ve akış onayı; takım magazini konumu kodlaması; kapı kilidi ve güvenlik kapısı durumu; soğutma sistemi sensörleri; operatör paneli anahtarları (mod seçme aşamaları, besleme hızı geçersiz kılma kontakları, fonksiyon düğmeleri); iş mili yönelimi tamamlandı; palet kelepçeleme/kelepçe açma onayı; ve yardımcı makine devresi durum sinyalleri.

64 dijital çıkış:Soğutucu pompa rölesi; hidrolik sistemin başlatılması; eksen freninin serbest bırakılması; kapı kilidi; iş mili başlatma ve yön kontaktörleri; takım magazini sürücüsü; palet değiştirici aktüatörler; çevrim aktif, besleme tutma, alarm ve makine durumu için gösterge lambaları; servo sürücü etkinleştirme; ve yardımcı M kodu röle çıkışları.

MPG çıkışı:MPG (Manuel Darbe Üreteci) çıkışı, manuel elle kumanda konumlandırması sırasında kullanılan el çarkı enkoderi için arayüz sağlar. Operatörler eksenleri ince artışlarla hareket ettirmek için el çarkını döndürür; MPG çıkışı bu konum verilerini el çarkından CNC'ye iletir.

Temel Özellikler

A02B-0309-C001 G/Ç Ünitesinin İçinde

A02B-0309-C001, makinenin elektrik kabininin içine veya yakınına monte edilen I/O ünitesi olan fiziksel muhafazadır. A16B-2203-0881 PCB, bu muhafazanın içindeki aktif karttır.

G/Ç ünitesi CNC'nin G/Ç Bağlantı veriyoluna bağlanır. A16B-2203-0881, I/O Link Master PCB (veya bağlı I/O düğümü) olarak çift yönlü veri alışverişini yönetir:

• Makine anahtarlarından, sensörlerden ve aktüatörlerden gelen saha kabloları I/O ünitesinin terminal bloklarına bağlanır
• A16B-2203-0881, 96/64 sinyal tamamlayıcısı boyunca giriş durumlarını okur ve çıkış komutlarını yazar
• 96 DI + 64 DO + MPG verilerinin tümü, her G/Ç tarama döngüsünde A16B-2203-0881 ile CNC'nin PMC'si arasında akar

A16B-2203-0881 arızalandığında, makinenin bu ünitedeki tüm G/Ç'si bozulur; PMC alarmları tetiklenir, makine dizileri durur ve bu kart aracılığıyla hiçbir operatör paneli düğmesi yanıt vermez.

Uygulama Senaryoları

Seri 16-C işleme merkezi G/Ç arızası:FANUC Serisi 16-C CNC işleme merkezi, çok çeşitli makine fonksiyonlarını etkileyen PMC alarmları geliştirir. Saha kablolaması kontrolleri, G/Ç ünitesi terminal bloklarındaki doğru sinyalleri doğrular. A02B-0309-C001 içindeki A16B-2203-0881 PCB arıza olarak tanımlanır. Değiştirme, tam 96/64 I/O işlevini geri yükler.

MPG arızalı 21-C CNC Serisi:Manuel elle kumanda işlemi başarısız olur; el çarkının döndürülmesi eksen hareketi yaratmaz. A16B-2203-0881'deki MPG çıkışı arıza olarak tanımlandı. Değiştirme, tüm 96/64 makine G/Ç'larının yanı sıra el çarkı çalışmasını da eski haline getirir.

SSS

S1: A16B-2203-0881, hem 16-C/18-C/21-C Serisi hem de 16i-TA Serisi ile uyumlu mudur?

FANUC Serisi 16-C, 18-C ve 21-C için A16B-2203-0881. IndiaMART listesinde ayrıca Seri 16i-TA'dan da bahsediliyor. Bu CNC nesillerinde G/Ç ünitesi A02B-0309-C001 kullanıldı ve A16B-2203-0881, bu sistemler için bu ünitenin içinde belirtilen PCB'dir.

S2: A16B-2203-0881'in değiştirilmesi PMC program değişiklikleri gerektiriyor mu?

Hayır. PMC programı, G/Ç'yi G/Ç Bağlantı adresiyle adresler. A16B-2203-0881'in aynı G/Ç Bağlantısı adresinde doğru şekilde takılmış bir yedek parçayla değiştirilmesi, herhangi bir PMC programında değişiklik yapılmadan G/Ç iletişimini geri yükler. Montajdan sonra üretime dönmeden önce tüm 96/64 I/O ve MPG işlevlerini doğrulayın.

S3: Hangi alarm kodları A16B-2203-0881 arızasını gösterir?

G/Ç Bağlantısı iletişim hataları, A02B-0309-C001 ünitesine atanan adres aralığını işaret eden PMC alarmları ve saha kablolama hatalarına atfedilemeyen ara sıra veya toplam G/Ç arızaları, A16B-2203-0881'in arızalanmış olabileceğini gösterir. Kartın arızalandığı sonucuna varmadan önce tüm terminal bloklarındaki saha kablo bütünlüğünü doğrulayın.

S4: A16B-2203-0881 için maksimum rakım derecesi nedir?

A16B-2203-0881, 1.000 metre yüksekliğe kadar çalışma için derecelendirilmiştir. 1.000 metrenin üzerinde hava yoğunluğunun azalması, elektronik bileşenlerin termal performansını etkiler. Bu yüksekliğin üzerindeki CNC kurulumları için, uygunluğu FANUC teknik belgeleriyle doğrulayın veya ek soğutma önlemleri uygulayın.
