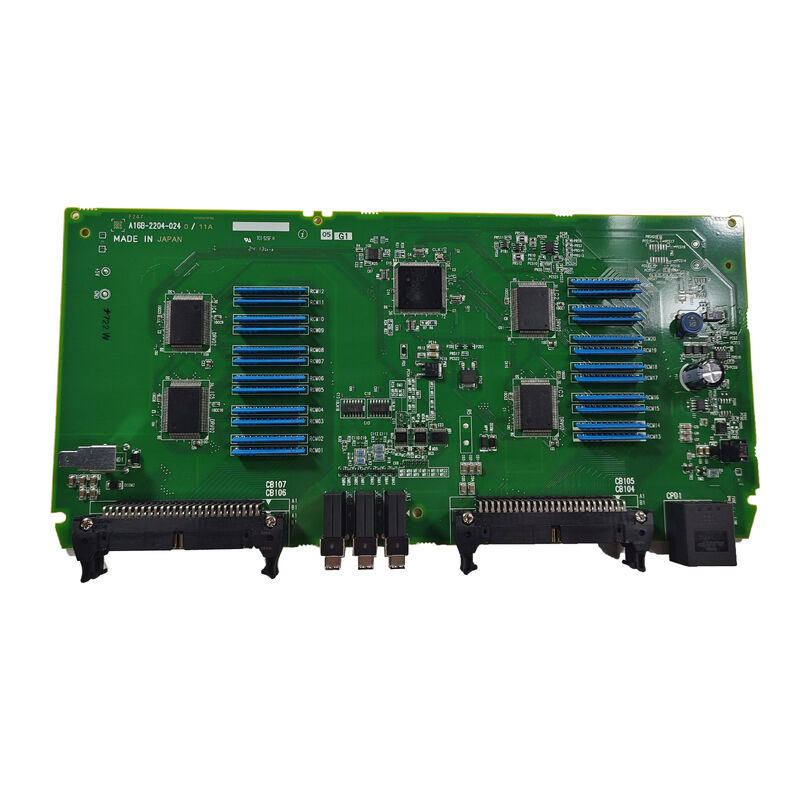

Kullanılmış FANUC BOARD A16B-2204-0240 A16B22040240 A16B-22O4-O24O

A16B-2204-0240 | FANUC I/O PCB — A02B-0319-C001 / Giriş/Çıkış Arayüzü / 0i-D CNC Sistemleri / A16B-2204 Serisi

A02B-0319-C001 — G/Ç Ünitesi ve Dahili PCB'si

A02B-0319-C001, FANUC CNC ile takım tezgahının saha cihazları arasında dijital giriş ve çıkış arayüzünü sağlayan muhafazalı bir düzenek olan eksiksiz bir G/Ç ünitesidir. A16B-2204-0240, bu ünitenin içindeki aktif PCB'dir.

A02B-0319 öneki, bu G/Ç ünitesinin FANUC CNC donanımının Serisi 0i-D nesline ait olduğunu tanımlar. -C001 son eki, 0i-DI/O ünite ailesi içindeki spesifik varyantı belirtir.

A02B-0319-C001 ünitesi içinde:

• Makine sensörlerinden, anahtarlardan ve aktüatörlerden gelen saha kabloları ünitenin terminal bloklarında sona erer
• A16B-2204-0240 PCB bu terminal bloklarından giriş sinyallerini alır ve çıkış komutlarını bunlara yazar.
• G/Ç verileri A16B-2204-0240 ile 0i-D CNC'nin PMC'si arasında G/Ç Bağlantısı seri veri yolu üzerinden akar

Önemli Ürün Bilgileri

0i-D CNC Sistemlerinde G/Ç Kartının Rolü

FANUC Serisi 0i-D (0i Model D), genel amaçlı takım tezgahları için köklü bir CNC platformudur. G/Ç mimarisi, CNC'nin PMC'sini A02B-0319-C001 gibi harici G/Ç ünitelerine bağlamak için G/Ç Bağlantı veriyolunu kullanır. Her G/Ç ünitesi G/Ç Bağlantısına bir bağımlı düğüm olarak bağlanır, giriş durumlarını bildirir ve CNC'deki PMC yöneticisinden gelen çıkış komutlarını kabul eder.

A16B-2204-0240'ın bu mimarideki rolü:

Giriş taraması:Her PMC tarama döngüsünde, A16B-2204-0240 tüm giriş terminali durumlarını okur ve bunları G/Ç Bağlantısı yoluyla CNC'ye iletir. Ünitenin giriş terminallerine bağlı anahtarlar, sensörler ve kodlayıcı sinyallerinin tümü bu kart aracılığıyla PMC'ye ulaşır.

Çıkış sürüşü:Her PMC tarama döngüsünde CNC, çıkış terminallerini buna göre çalıştıran A16B-2204-0240'a G/Ç Bağlantısı yoluyla çıkış komutlarını yazar; röle bobinlerini, solenoidleri, gösterge lambalarını ve üniteye bağlı diğer aktüatörleri etkinleştirir.

A16B-2204-0240 arızalandığında, tüm G/Ç ünitesi yanıt vermeyi durdurur — PMC alarm verir ve bu G/Ç ünitesi tarafından kontrol edilen tüm makine fonksiyonları durur.

Uygulama Senaryoları

0i-DI/O ünitesi PCB hatası:FANUC 0i-D CNC işleme merkezi, A02B-0319-C001 ünitesinin adresine özel G/Ç Bağlantı alarmları geliştirir. Saha kablolama testleri, terminal bloklarındaki tüm harici sinyallerin doğru olduğunu doğrular. A16B-2204-0240 PCB arıza olarak tanımlandı. Değiştirme, tam G/Ç işlevini geri yükler.

G/Ç ünitesi revizyonu:Bir 0i-D CNC sistemi kapsamlı bir bakım revizyonundan geçer. A16B-2204-0240, I/O ünitesinin sistematik kart yenilemesinin bir parçası olarak değiştirildi.

SSS

S1: A02B-0319-C001'i (0i-D ünitesi) A02B-0309-C001'den (0i-C ünitesi) ayıran nedir?

A02B-0319 öneki, 0i-D nesli donanımı tanımlar; A02B-0309, 0i-C neslini tanımlar. A16B-2204-0240, A02B-0319-C001 (0i-D) için belirtilmiştir. Karşılaştırıldığında A16B-2203-0881, A02B-0309-C001'e hizmet eder (0i-C/Seri 16-C sistemleri için). Bunlar farklı donanım nesilleridir ve kartlar birbiriyle değiştirilemez.

S2: A16B-2204-0240'ı değiştirmek PMC parametresi veya program değişikliği gerektirir mi?

Hayır. PMC programı, G/Ç'yi kart kimliğine göre değil, G/Ç Bağlantı adresine göre adresler. A16B-2204-0240'ın aynı G/Ç Bağlantı adresindeki aynı şekilde yapılandırılmış bir kartla değiştirilmesi, herhangi bir PMC değişikliği olmadan tam G/Ç iletişimini geri yükler.

S3: A16B-2204-0240 kaç tane DI ve DO noktası sağlıyor?

A16B-2204-0240'ın DI/DO sayısı, A02B-0319-C001'in I/O ünitesi tasarımıyla tanımlanır. FANUC 0i-D donanım bağlantı kılavuzundan veya A02B-0319-C001 spesifikasyonlarından tam G/Ç sayısını doğrulayın. DI/DO tamamlayıcısı, 0i-D ailesi içindeki farklı I/O ünitesi çeşitleri arasında değişiklik gösterir.

S4: A02B-0319-C001 ünitesine hangi G/Ç Bağlantı düğümü adresi atandı?

G/Ç Bağlantısı adresi CNC kurulumu sırasında yapılandırılır ve makinenin elektrik özelliklerinde belgelenir. Yeni bir A16B-2204-0240 takıldıktan sonra, PMC'nin bu ünitenin G/Ç'sini her zaman kullandığı adreslerle adreslemeye devam etmesini sağlamak için G/Ç Bağlantı düğümü adres ataması orijinal kartın adresiyle eşleşmelidir.
