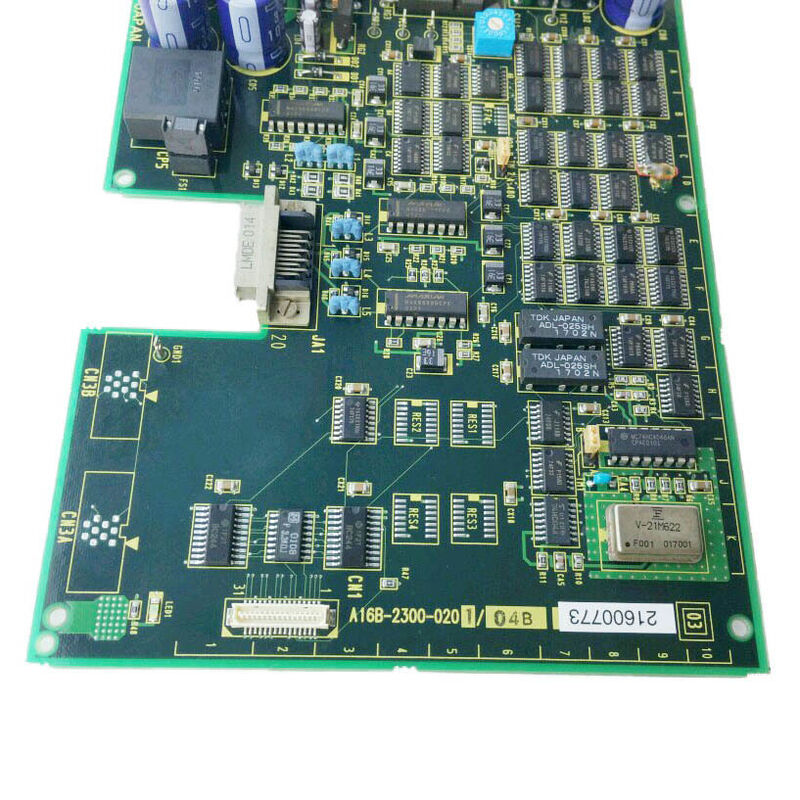

Kullanılmış FANUC BOARD A16B-2300-0201 A16B-23OO-O2O1 A16B23000201

A16B-2300-0201 | FANUC 8,4 İnç Renkli LCD Kontrol PCB'si — Renkli Ekran Sürücüsü / CNC Operatör Arayüzü / A16B-2300 Serisi

Renkli LCD — Operatör Ortamında Bir Adım Değişim

FANUC CNC operatör arayüzlerinde monokrom CRT ekranlardan renkli LCD'ye geçiş, somut operasyonel iyileştirmeler getirdi:

Renk farklılaşması:Durum bilgileri, alarm mesajları, takım yolu grafikleri ve program içeriğinin tamamında renkli kodlama kullanılabilir. Etkin eksenler, etkin olmayan eksenlerden farklı bir renkte vurgulanır. Alarm mesajları kırmızı renkte görünür. Normal durum yeşil renkte görünür. Operatörler renkli bilgileri monokrom eşdeğerlerine göre daha hızlı işler.

Geometrik bozulma yok:CRT ekranları, saptırma bobini eskidikçe zamanla namlu ve yastık distorsiyonu geliştirir. LCD paneller hizmet ömürleri boyunca geometrik doğruluğu korur; görüntülenen ızgara, on yıl sonra da ilk günkü gibi kare şeklindedir.

Arka ışık tutarlılığı:CRT fosfor parlaklığı yıllar süren kullanım sonucunda azalırken, LCD arka ışıkları kullanım ömrünün sonuna kadar parlaklıklarını korur ve daha sonra aniden sönerek arka ışığın hizmet ömrünü daha öngörülebilir hale getirir.

Kompakt derinlik:LCD paneller, derin CRT tüp düzeneğiyle karşılaştırıldığında fiziksel olarak incedir. 8,4 inçlik form faktörü, kompakt bir muhafazada eksiksiz bir renkli CNC operatör paneli sağlar.

A16B-2300-0201, bu 8,4 inç renkli LCD ekranı çalıştırıyor ve operatörün renkli, grafiksel CNC arayüzünü oluşturan tüm kontrol fonksiyonlarını sağlıyor.

Temel Özellikler

LCD Kontrol PCB Fonksiyonları

A16B-2300-0201, ekran görüntüsünü oluşturmak için aynı anda birkaç işlevi yerine getirir:

Video sinyali alımı ve dönüşümü:CNC'nin video çıkış sinyalini alır ve bunu 8,4 inç renkli LCD panelin gerektirdiği formata dönüştürür; panelin doğal çözünürlüğü, yenileme hızı ve sinyal voltajı seviyeleriyle eşleşir.

Renk yönetimi:LCD panelin renk filtre dizisine üç kanallı RGB (Kırmızı/Yeşil/Mavi) çıkışını oluşturarak net, okunabilir renkli ekran içeriği için gereken tam renk gamını üretir.

Ekran zamanlaması:LCD panelin taramasını video içeriğiyle senkronize eden yatay senkronizasyon, dikey senkronizasyon ve piksel saat sinyallerini üretir.

Arka ışık kontrolü:CCFL veya LED arka ışık devresini yönetir, parlaklığı düzenler ve panelin aydınlatma sistemi için açma/kapama sıralamasını kontrol eder.

A16B-2300-0201 arızalandığında ekran kararır veya bozuk renk içeriği gösterir; bu sırada CNC'nin temel işleme işlevleri normal şekilde devam eder.

Uygulama Senaryoları

Kompakt CNC'de renkli ekran arızası:8,4 inç renkli operatör paneline sahip bir FANUC CNC sistemi ekranı kaybediyor. CNC, ana CNC kartının sağlam olduğunu doğrulayarak programları yürütmeye ve G/Ç'ye normal şekilde yanıt vermeye devam eder. A16B-2300-0201 renkli LCD kontrol PCB'si arıza olarak tanımlandı. Değiştirme, tam renkli ekranı geri yükler.

Ekran rengi bozulması:8,4 inç renkli LCD panel yanlış renkler veya renk çizgileri gösteriyor. LCD panelin hasarsız olduğu doğrulandıktan sonra A16B-2300-0201 PCB'nin renk sinyali üretimi arıza olarak tanımlanır.

SSS

S1: A16B-2300-0201 takıldıktan sonra herhangi bir konfigürasyon gerektiriyor mu?

Hayır. LCD kontrol PCB'si bir donanım bileşenidir; CNC'den aldığı video girişine göre ekran sinyalleri üretir. Montajdan sonra herhangi bir yazılım konfigürasyonu veya parametre değişikliği gerekli değildir. Ekran, açılışta hemen geri yüklenmelidir.

S2: A16B-2300-0201, 9,5 inç veya 10,4 inç LCD paneli çalıştırabilir mi?

Hayır. A16B-2300-0201, 8,4 inç renkli LCD paneller için özel olarak kalibre edilmiştir. Zamanlama parametreleri, çözünürlük ve arka ışık kontrolü, 8,4 inç panelin özelliklerine uygundur. Bu kartı 9,5 inç veya 10,4 inçlik bir panelle kullanmak yanlış görüntü üretecektir. Bu daha büyük boyutlar için sırasıyla A16B-2300-0081 (9,5 inç) veya A16B-2300-0085 (10,4 inç) kullanın.

S3: A16B-2300-0081'de (9,5 inçlik model) bahsedilen "MMCIV" nedir?

MMCIV, Multimedya Kartı IV anlamına gelir; 9,5 inç modelde, temel renkli LCD kontrolünün ötesinde multimedya özellikleri sağlayan ek bir entegre işlevdir. A16B-2300-0201'in MMCIV veya eşdeğer bir işlevi içerip içermediği, hizmet ettiği özel 8,4 inç CNC operatör paneli konfigürasyonuyla tanımlanır.

S4: A16B-2300-0201 arızasını arızalı 8,4 inç LCD panelden nasıl ayırt edebilirim?

Arızalı bir A16B-2300-0201 kontrol PCB'si tipik olarak aşağıdakilere neden olur: Arka ışığın sağlam olduğu teyit edilmesine rağmen tamamen boş ekran; bozuk renk sinyali (ekranın tamamında yanlış renkler); veya video senkronizasyonu kaybı (dönen veya dengesiz görüntü). Arızalı bir LCD panel genellikle şunları gösterir: panel yüzeyinde fiziksel hasar; kısmi görüntüleme hatası (ölü bölgeler veya sıkışmış pikseller); veya panelin belirli alanlarıyla sınırlı görüntü kalitesinin bozulması. Arızanın kontrol panosunda mı yoksa panelde mi olduğunu doğrulamak için çalıştığı bilinen bir A16B-2300-0201 PCB'yi değiştirin.
