Kullanılmış FANUC kartı A16B-3200-0325 A16B32000325 A16B-32OO-O325

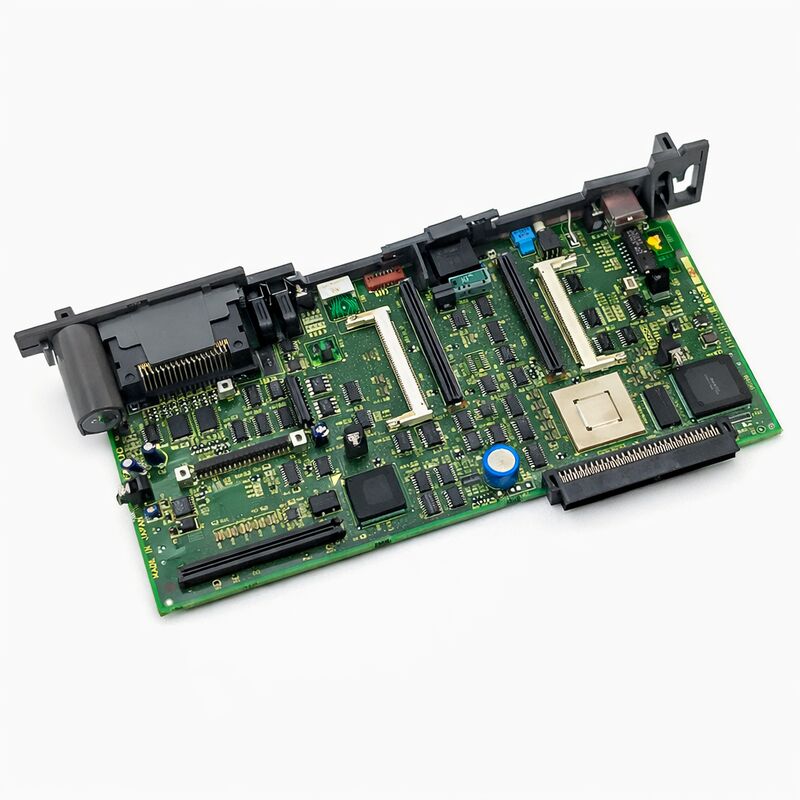

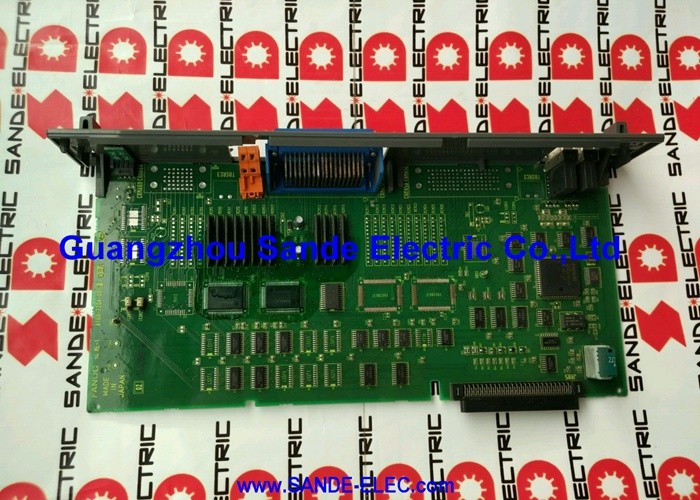

FANUC A16B-3200-0325

Parça numarası:A16B-3200-0325

Üreticisi:FANUC Corporation (Japonya)

Ürün Türü:Ana CPU PCB'si

Uyumlu Sistemler:FANUC Serisi 18i-A, 18i-MA, 18i-TA, 180i-A, 180i-MA, 180i-TA

Durum:Üretici tarafından durduruldu

Genel bakış

A16B-3200-0325, FANUC Serisi 18i-A ve 180i-A CNC sistemleri için ana CPU PCB'si.18i / 180i Model A bağımsız kontrol mimarisinin temel taşı olan merkezi kart, CPU işlemcisinin kartlarını taşıyor., FSSB sürücü modülleri, grafik kartları, bellek modülleri ve diğer takma kartlar monte edilir.

Tam bağımsız CNC kontrolü bu ana PCB'nin etrafında inşa edilmiştir.

18i ve 180i isimleri, FANUC'un orta ve yüksek performanslı i serisi CNC jenerasyonunu kapsar.

Bu denetleyiciler, işleme merkezleri, dönüşüm merkezleri, bileşik makine aletleri ve yetenekli ancak kompakt bir kontrol platformu gerektiren diğer çok eksenli uygulamalar için tasarlanmıştır.18i-MA ve 18i-TA alt isimleri, sırasıyla makine merkezi ve dönüş merkezi çeşitlerini gösterir..

180i işareti, aynı donanım platformunun açık CNC versiyonunu kapsar ve CNC çekirdeğinin yanında PC işlevlerini entegre eder.

Bu kart, FANUC tarafından durduruldu. Genellikle A02B-0266-Bxxx sistem birimi parça numaraları ile tanımlanan bağımsız sistem kabuklarında bulunur.Kart, plug-in çevresel PCB'ler olmadan sağlanır. Her plug-in kartı kendi parça numarasına sahip ayrı bir bileşendir..

Ana Özellikler

Bağımsız Mimarlık

A16B-3200-0325, FANUC'un bağımsız CNC konfigürasyonu için ana pano.Ana PCB bu kontrol ünitesinin arka planıdır.

CPU işleme, FSSB servokomünikasyon, grafik ve bellek için fişlendirici kartlar, bağımsız kabın içindeki ana PCB'ye bağlanır.

Bu, ana CPU kartının ekranın arkasındaki operatör paneli montajına entegre olduğu FANUC'un LCD montajlı tasarımıyla zıtlaşmaktadır.

The standalone architecture gives more expansion flexibility — more plug-in slots accommodate a wider range of option boards — and is the configuration used for more complex machine tool applications with high option loading.

A16B-3200-0325, 18i/180i ana kartının Model A versiyonudur.

Daha sonraki bir Model B ana kartı farklı bir parça numarasını kullanır (A16B-3200-0421 ve ilgili).İkisi birbirini değiştirebilir değildir .

Değişiklik yapmadan önce her zaman model neslini onaylayın.

18i / 180i Platform Konusu

18i-A Serisi, kendi nesli için yetenekli bir orta aralık CNC platformuydu.ve 1990'larda ve 2000'lerde üretilen çok çeşitli alet makinelerinde kullanıldı..

Bu makinelerin çoğu bugün aktif üretim halinde.

180i-A varyantı, aynı donanımda CNC çekirdeği ile birlikte çalışan Windows tabanlı bir PC ortamı olan Open CNC işlevselliğini ekler.Bu, makine üreticilerinin özel operatör arayüzleri ve veri yönetimi uygulamaları geliştirmelerine izin verdi..

Ana PCB donanımı aynıdır; fark, kontrol rafına monte edilmiş yazılım ve ek PC donanımında yatmaktadır.

Hem 18i-A hem de 180i-A, ana panoları olarak A16B-3200-0325'e güveniyorlar.

Değiştirme, kontrol donanımını işletim durumuna geri getirir, sistem tamamlanması için takma kartları ve yazılım yeniden yüklenir.

Plug-in PCB'ler olmadan sağlanan tablo

A16B-3200-0325 sadece ana karttır. Plug-in kartlarından hiçbiri ¢ CPU kartı, FSSB modülü, grafik kartı, FROM / SRAM belleği, DRAM ¢ dahil değildir.

Bunlar ayrı parçalar, her biri kendi parça numaralarına sahiptir.

Bu ana kartı değiştirirken, orijinal sistemden takma kartlar, hasar görmediği sürece genellikle değiştirmeye aktarılabilir.

Ana panelin arızalanması durumunda fiş panelleri hasar görmüşse, ayrı olarak satın alınmalıdır.

Yeni ana panoya yerleştirmeden önce her bir fişleme kartının durumunu doğrulayın.

Sık Sorulan Sorular

S1: 18i-A bağımsız kontrolü başlatılmıyor. Ana pano üzerindeki tüm LED'ler kapalı. Teşhis nerede başlamalı?

Tüm LED'lerin kapatıldığı bir ana pano, panoya ulaşan hiçbir kontrol gücünü gösterir. Kontrol güç kaynağını kontrol edin tipik olarak bağımsız kabinde 5V / 24V güç kaynağı.

Güç kaynağının giriş voltajının doğru olup olmadığını ve çıkış voltajlarının spesifikasyon içinde olduğunu kontrol edin.

Bir güç kaynağı panosunun arızalı olması, bir ana PCB'nin güçlendirilmesinde arızalanmasından çok daha yaygındır.

S2: Kontrol devreye giriyor ve FANUC başlatma ekranını gösteriyor, ancak normal çalışmaya devam etmiyor.

18i-A sistemlerindeki önyükleme ekranı sıkışması tipik olarak FROM veya SRAM sorunudur. Ya FROM modülü doğru şekilde okunamaz, FROM içeriği bozulur veya SRAM verileri (parametreleri) geçersizdir.Başlatma menüsüne eriş ve FROM modül durumunu kontrol et.

Başlatma ekranından FROM kontrolünü deneyin. Eğer FROM doğrulama başarısız olursa, normal işleyişi yeniden başlatmadan önce FROM modülüne dikkat edilmesi gerekir.

S3: A16B-3200-0325 (Model A) sisteminde 18i-B (Model B) sisteminden takma paneller kullanılabilir mi?

Hayır. Model A ve Model B takma paneller birbirini değiştirebilir değildir. Bağlantı tanımları, kart biçim faktörleri ve bazı durumlarda yazılım sürümleri iki model nesli arasında farklılık gösterir.

Sadece A16B-3200-0325 ana kart ile uyumlu A modeli takma kartları kullanın. A modeli kartlarını makinenin orijinal parça listesinden veya şu anda monte edilmiş kartların etiketlerinden belirleyin.

S4: A16B-3200-0325'i değiştirdikten sonra, parametreler otomatik olarak takma panellerden aktarılır mı?

SRAM modülü “plug-in board”da depolanır. Eğer SRAM modülü hasar görmeden yeni ana panoya aktarılırsa, içindeki parametreler değiştirildikten sonra kullanılabilir olur.

Tamir sırasında herhangi bir güç kesme süresi boyunca verileri korumak için SRAM bataryası işlevsel olmalıdır.

Makineyi tekrar üretime sokmadan önce her zaman tabloyu değiştirdikten sonra parametrelerin doğru ve eksik olmadığını kontrol edin.

S5: Makine 18i-MA varyantını çalıştırıyor. A16B-3200-0325 18i-TA ve 180i varyantları için de uygun mu?

A16B-3200-0325, Model A nesli içindeki 18i-MA, 18i-TA, 180i-MA, 180i-TA ve diğer çeşitlerinde Serisi 18i-A / 180i-A platformu için ana tahtadır.

İşleme merkezi (MA) ve döngü merkezi (TA) alt türleri arasındaki farklılık öncelikle ana kart donanımında değil, yazılım konfigürasyonunda ve parametrelerinde bulunur.

Tahtın kendisi platform boyunca yaygındır.
