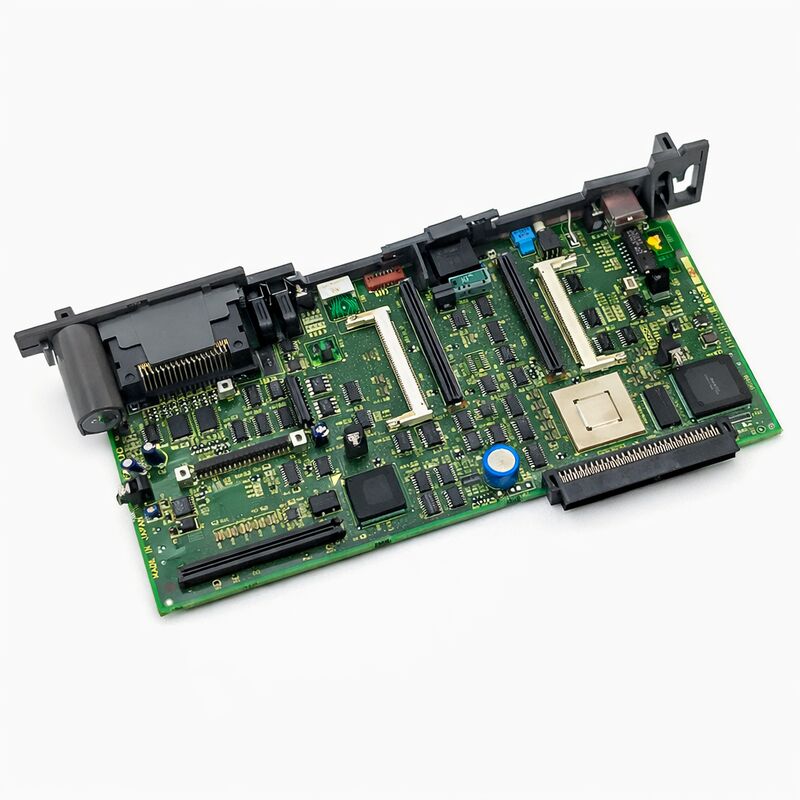

FANUC A16B-3200-0425 CPU BOARD A16B32000425 A16B-32OO-O425

FANUC A16B-3200-0425 | F21i-B DPL Ayrı Ana CPU PCB — Seri 21i-B CNC, Japonya Menşeli

Parça Numarası: A16B-3200-0425

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Ana CPU PCB (Ayrı / Bağımsız)

Kart Serisi: A16B-3200

Açıklama: PCB — F21i-B DPL Ayrı Ana CPU

Uyumlu Sistemler: FANUC Series 21i-B CNC kontrol üniteleri

Uygulama: Series 21i-B CNC için merkezi işlem kartı

Genel Bakış

A16B-3200-0425, FANUC'un Series 21i-B CNC'si için ana CPU PCB'sidir — 21i-B kontrol ünitesinin merkezi işlem çekirdeği olarak hizmet veren "F21i-B DPL Ayrı Ana CPU".

21i-B, FANUC'un kompakt, uygun maliyetli i-serisi CNC platformudur; 16i veya 18i'nin tam yeteneğinin gerekli olmadığı ancak i-serisi mimarisinin yüksek güvenilirliği ve işleme performansının istendiği küçük ve orta ölçekli takım tezgahları için konumlandırılmıştır.

Kartın açıklamasındaki "ayrı" ibaresi, bunun bağımsız ana CPU kartı olduğunu gösterir — CPU ve ekran elektroniğinin tek bir PCB'yi paylaştığı ekran entegreli sürümlerden farklı bir kart tasarımıdır.

DPL (Ekran) ayrı yapılandırmasında, ana CPU kartı tüm kontrolcü işlemlerini bağımsız olarak yönetir ve tanımlanmış arayüz bağlantıları aracılığıyla ekran ünitesine bağlanır.

Bu ayrım, değişimi basitleştirir: CPU kartı ekran donanımından bağımsız olarak değiştirilebilir.

A16B-3200 serisi, FANUC'un birden fazla i-serisi CNC ve robot kontrolcü nesillerini kapsayan ana CPU kartları ailesidir.

Bu aile içinde A16B-3200-0425, 21i-B platformuna özgüdür. CNC'nin işletim yazılımını çalıştıran, PMC merdiven mantığını yürüten, belleği ve G/Ç arayüzlerini yöneten ve arka panel aracılığıyla tüm kontrolcü işlevlerini koordine eden karttır.

Anahtar Özellikler

Series 21i-B — Kontrolcü Bağlamı

FANUC'un Series 21i-B'si, i-B serisi neslinin bir parçasıdır — orijinal i-A modellerini takip eden i-serisi mimarisinin ikinci yinelemesidir.

21i ibaresi, FANUC'un kompakt sınıf i-serisi platformunu gösterir; i-serisi kalitesi ve güvenilirliğine ihtiyaç duyan ancak 16i ve 18i'ye kıyasla daha küçük eksen sayısı ve özellik seti içinde çalışabilen takım tezgahları için optimize edilmiştir.

21i-B, tipik yapılandırmanın iki ila dört kontrollü eksen içerdiği tornalar, küçük ve orta ölçekli işleme merkezleri ve çok fonksiyonlu makineler için kullanılır.

Kontrolcünün programlama ortamı — standart G-kodu, FANUC makro B ve tanıdık operatör arayüzü — daha büyük i-serisi platformlarla aynıdır, bu da parça programlarının ve operatör prosedürlerinin makine türleri arasında yeniden eğitim gerektirmeden aktarılmasını sağlar.

Ana CPU kartı, bu kontrolcüdeki en kritik tek bileşendir.

Kontrolcünün yaptığı her şey — motor interpolasyonu, PMC yürütme, operatör paneli yanıtı, program depolama erişimi, servo amplifikatörlerle iletişim — bu karttan geçer. Arızalandığında, kontrolcü çalışmaz ve kontrol ettiği makine tamamen durur.

Ayrı ve Entegre CPU Tasarımı

"DPL Ayrı" ibaresi, bu kartın mimarisi hakkında önemli bir ayrım sağlar. Daha önceki ve bazı alternatif kontrolcü yapılandırmalarında, CPU elektroniği ve ekran kontrol elektroniği tek bir anakartta birleştirilmiştir.

Ekran paneli doğrudan bu birleşik karta bağlanmıştır.

Ayrı tasarım, CPU işlemesini bir kartta ve ekran arayüzünü başka bir kartta tutar.

Bu, pratik bakım avantajları sağlar. Ekran elektroniği arızalanırsa, CPU kartının değiştirilmesi gerekmez — ve tersi.

CPU kartı arızalanırsa ve ekran çalışıyorsa, değişim yalnızca CPU kartına yöneliktir.

Bu hedeflenmiş onarım yaklaşımı, makinenin tekrar çalışır duruma getirilmesi için hem maliyeti hem de teslim süresini azaltır.

Ayrıca aynı CPU kartıyla farklı ekran yapılandırmalarına olanak tanır — farklı ekran boyutlarına veya türlerine sahip 21i-B, yalnızca ekran arayüzü bileşenleri farklılık göstererek aynı ana CPU kartını kullanabilir.

Değiştirme ve Veri Geri Yükleme

A16B-3200-0425'in değiştirilmesi, donanım değişikliğinden sonra bir veri geri yükleme prosedürü gerektirir. Yeni CPU kartı, fabrika yazılımını içeren FROM'u ile başlar — 21i-B için uygun CNC işletim sistemi sürümü.

Ancak makineye özgü veriler — kontrolcünün bu özel makine için nasıl davrandığını tanımlayan tüm parametreler, makinenin otomasyon mantığını uygulayan PMC merdiven programı ve depolanan parça programları — yedekten geri yüklenmelidir.

Orijinal CPU kartını çıkarmadan önce, tüm makine verilerinin eksiksiz bir yedeği esastır. FANUC kontrolcüleri, önyükleme menüsü aracılığıyla ve CNC'nin veri G/Ç işlevleri aracılığıyla yedekleme işlevleri sağlar.

Yedekleme, CNC parametrelerini, PMC parametrelerini, PMC merdiven verilerini, hatve telafisi verilerini ve depolanan herhangi bir programı içermelidir.

Eksiksiz bir yedek mevcut olduğunda, kart değişimi sonrası veri geri yükleme tanımlanmış bir işlemdir.

Yedek olmadan, makineyi orijinal durumuna geri yüklemek, parametre setini belgelerden yeniden oluşturmayı gerektirir — makinenin yapılandırması hakkında derinlemesine bilgi gerektiren zaman alıcı bir süreçtir.

Teşhis ve Değiştirme Öncesi Kontroller

A16B-3200-0425'in arızalı olduğuna karar vermeden önce, yapılandırılmış bir teşhis kontrolü, arızanın gerçekten ana CPU kartında mı yoksa bağlı bir bileşende mi olduğunu belirler. Kartın güç kaynağı voltajları spesifikasyon dahilinde olmalıdır — arızalı bir güç kaynağı genellikle CPU kartı benzeri belirtiler üretir.

Konnektör oturması doğrulanmalıdır — kısmen ayrılmış bir arka panel konnektörü, kartın kendisinde herhangi bir arıza olmaksızın CPU kartının veri yolu iletişiminin başarısız olmasına neden olabilir. Kart üzerine monte edilmiş FROM/SRAM bellek modülleri oturma açısından kontrol edilmelidir.

Kontrolcü, güç açıldığında belirli bir işlev alanını tanımlayan bir alarm üretiyorsa, alarm kodu belgeleri o işlevi ilgili kartına eşler.

Bir CPU kartı arızası tipik olarak herhangi bir başlangıç ilerlemesini engelleyen alarmlar üretir — kontrolcü kendi kendini kontrolünü tamamlayamaz ve erken aşama bir hata kodu görüntüler.

SSS

S1: 21i-B kontrolcü, güç kesintisinden sonra güç açıldığında bir RAM hatası alarmı gösteriyor. A16B-3200-0425'in nedeni bu mu?

Güç kesintisinden sonra bir RAM hatası, en sık pilin tükenmesi nedeniyle SRAM verilerinin kaybını gösterir — güç kapalıyken parametre verilerini koruyan pil tükenmiştir. Bu, bir pil arızasıdır, CPU kartı arızası değildir.

Pil voltajını kontrol edin ve tutma eşiğinin altındaysa değiştirin. Yedekten parametreleri geri yükleyin.

Pil değiştirildikten ve parametre geri yüklendikten sonra alarm devam ederse CPU kartından şüphelenilmelidir.

S2: Bir şimşek olayından sonra, 21i-B kontrolcü hiç açılmıyor. Ana CPU kartında hiçbir LED yanmıyor. Kart hasarlı mı?

Önce kontrolcünün güç kaynağı ünitesini kontrol edin. Şimşek olayları, geçici aşırı voltaj yoluyla güç kaynağı bileşenlerini sık sık hasara uğratır.

Güç kaynağı CPU kartına doğru voltajları sağlamıyorsa, kartın kendisi hasar görmemiş olsa bile kart hiçbir yaşam belirtisi göstermez.

Kartın arızalı olduğuna karar vermeden önce kartın güç girişindeki besleme voltajlarını ölçün.

S3: Yedek bir A16B-3200-0425 takıldı ve kontrolcü şimdi başlıyor, ancak birkaç makine işlevi yanlış davranıyor. Parametreler yedekten geri yüklendi. Neler kontrol edilmeli?

Parametre geri yüklemesinden sonra yanlış makine davranışı, ya yedeklemenin eksik olduğunu (bazı parametre gruplarının yakalanmadığını) ya da yedek karttaki FROM yazılım sürümünün orijinalinden farklı olduğunu gösterir.

Farklı bir FROM sürümü, geri yüklenen bazı değerleri geçersiz kılan parametre varsayılanlarına sahip olabilir veya bazı parametre değerlerini farklı yorumlayabilir.

Yedek karttaki FROM sürümünü orijinaliyle karşılaştırın. Farklıysa, daha fazla parametre sorun gidermeden önce doğru FROM sürümünü yüklemek ilk adımdır.

S4: Makine, FANUC desteğinin hemen bulunmadığı uzak bir tesistedir. Yedek sipariş etmeden önce CPU kartı arızası nasıl doğrulanabilir?

Yedek kartlar mevcut değilken bir CPU kartı arızasının doğrulanması zordur. Başlangıç girişimi sırasında görüntülenen tam alarm kodlarını ve bunların sırasını belgeleyin. Kartın LED göstergelerini kontrol edin — çoğu FANUC CPU kartında, başlangıcın hangi aşamada başarısız olduğunu gösteren teşhis LED'leri bulunur.

LED durumlarını ve alarm kodlarını kontrolcünün bakım kılavuzuna göre çapraz başvurun.

Bakım kılavuzundaki CPU kartı arızaları için teşhis akış şemaları, uzaktan teşhis için en güvenilir kılavuzdur. Tam alarm ve LED bilgileriyle FANUC teknik desteğiyle iletişime geçin.

S5: A16B-3200-0425, herhangi bir Series 16i veya 18i kontrolcü ile uyumlu mu, yoksa yalnızca 21i-B'ye mi özgü?

A16B-3200-0425, özellikle F21i-B DPL Ayrı Ana CPU olarak tanımlanmıştır.

16i, 18i ve 21i, A16B-3200 serisi içinde farklı ana CPU kartı özelliklerini kullanır — elektriksel mimari, yazılım arayüzü ve çevre birimi bağlantısı bu kontrolcü aileleri arasında farklılık gösterir.

A16B-3200-0425, 16i veya 18i kontrolcülerle uyumlu değildir. 21i-B olmayan bir kontrolcüye takılması, başlangıç hatasına ve potansiyel donanım çakışmasına neden olur.
