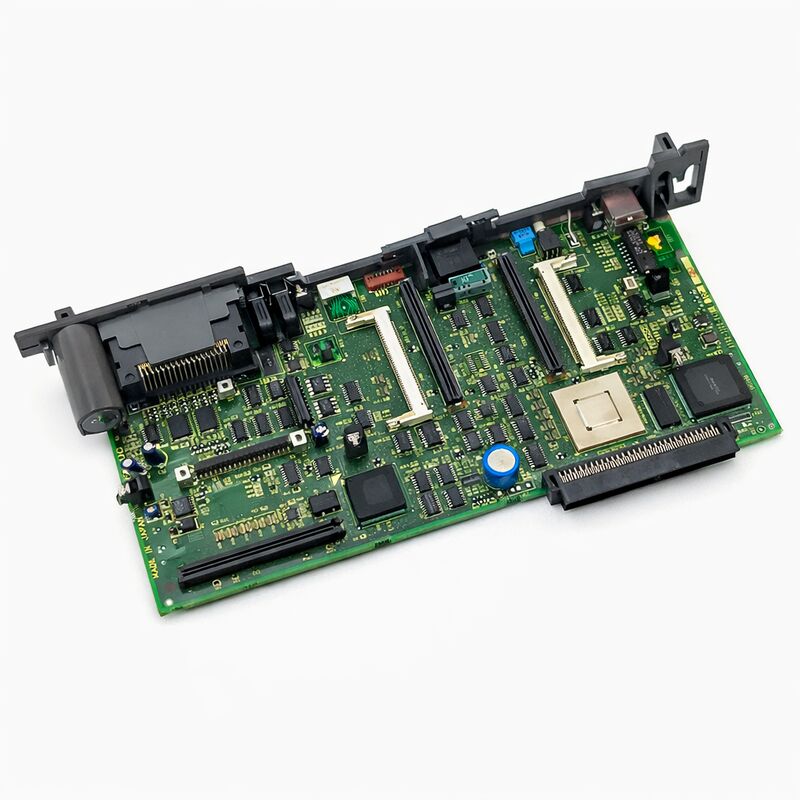

Kullanılmış FANUC A16B-3200-0429 A16B32000429 A16B-32OO-O429

FANUC A16B-3200-0429

Parça numarası:A16B-3200-0429

Üreticisi:FANUC Corporation (Japonya)

Ürün Türü:Bağımsız Ana CPU PCB

Tahta Serisi:A16B-3200

Açıklama:i-B Tek başına kontrol Ana CPU PCB PCB Ana CPU (# 18i/180i Model B)

Genel bakış

A16B-3200-0429, FANUC'un 18i ve 180i Serisi B Model CNC denetleyicileri için bağımsız ana CPU PCB'si.Ana işlemciyi taşıyan tek bir PCB olan i-B denetleyicisinin merkezinde bulunan kart., Servo Drive iletişim için FSSB (Fiber-optic Servo Serial Bus) denetleyici ve operatör ekranı için grafik işlemcisi, hepsi bir kartta FROM, SRAM bağlantısı ile entegre,ve DRAM bellek modülleri.

18i-B ve 180i-B, nesillerinin en yaygın olarak dağıtılan yüksek performanslı CNC platformları arasındaydı.

18i-B, sunulan 21i'den daha fazla eksen kapasitesi ve daha hızlı işleme gerektiren işleme merkezlerine ve dönüş merkezlerine hizmet verdi.180i-B, aynı mimarinin büyük formatlı işleme merkezlerine ve çok filikalı uygulamalara genişletilmesine izin verdi..

Her iki platform da, her bir kontrol fonksiyonu için bu ana CPU kartına bağlıydı. Program interpolasyonu, PMC merdiven icrası, servo komut üretimi, spindle kontrolü,ve operatör arayüzü yönetimi hepsi buradan kaynaklanır.

"Kendi başına" işareti, bu kartı aynı neslin LCD montajlı versiyonundan ayırt eder.Ekran biriminden ayrı.

Bir kablo, bağımsız kartı ekran montajına bağlar. Bu ayrımcılık bakım esnekliğini sağlar: CPU kartı ve ekran birimi bağımsız olarak servis edilebilir,ve aynı CPU kartı türü farklı ekran yapılandırmalarına sahip kurulumlara hizmet veriyor.

Ana Özellikler

18i-B / 180i-B Platformu

Seri 18i-B, FANUC'un i serisi CNC'lerinin ikinci neslini temsil eder.

B nesli, platformu ′′ daha hızlı CPU işleme, genişletilmiş bellek kapasitesi, geliştirilmiş yüksek hızlı işleme fonksiyonları ve hassas konturlama işi için geliştirilmiş nano-interpolasyonu geliştirdi.

18i-B'yi kullanan alet makineleri için, A nesli üzerindeki gelişmeler somut ve ölçülebilirdi.Kontrolörün saniyede daha fazla program bloğunu işleyebilmesi nedeniyle karmaşık konturlu parçalardaki döngü süreleri kısaltıldı.

Konturlama doğruluğu iyileşti, çünkü daha yüksek işleme hızı dairesel ve spiral araç yollarında interpolasyon hatasını azalttı.

18i-B, otomotiv, havacılık,Bu performans farklılıklarının parça kalitesini ve üretim oranını doğrudan etkilediği matkap kalıp sektörleri.

A16B-3200-0429 bu performansı sağladı. 18i-B'nin tüm hesaplama çalışmaları, servo kontrol algoritmaları, PMC mantığı, interpolasyon bu panoda çalışıyor.Kurul düzgün çalışırken, bunların hiçbiri görünmüyor.

Makine çalışıyor, parçalar doğru ve üretim devam ediyor.

FSSB Arayüzü ¢ Entegre Servo İletişim

A16B-3200-0429, CNC ve servo amplifier modülleri arasındaki servo iletişimi yöneten FSSB denetleyicisini içerir.FSSB (Fiber-optic Servo Serial Bus) konum komutlarını iletir ve optik fiber üzerinden kodlayıcı geri bildirimi alır, daha önceki FANUC CNC nesillerinin analog PWM arayüzlerini değiştiren gürültüden korunmuş bir iletişim yöntemi.

FSSB denetleyicisinin ana CPU kartına entegre olması, servo iletişiminin ve CNC interpolasyonunun aynı kartta sıkı bir şekilde birleştirildiği anlamına gelir.Servo güncelleme döngüsü doğrudan CNC işleme döngüsüne senkronize edilir.

Bu sıkı entegrasyon, 18i-B'ye servo performans özelliklerini veren şeyin bir parçasıdır.

A16B-3200-0429 arızalanırken, FSSB iletişim alarmları genellikle tüm eksenlerde aynı anda görünür çünkü tüm bağlı servo amplifikatörler için FSSB denetleyicisi bu tek panoda bulunur.

Tüm eksenin bir seferde bir eksenden ziyade FSSB iletişimini kaybettiği bu kalıp,hatanın bireysel bir servo amplifier veya fiber kablosunda değil, ana CPU kartında olduğunu gösteren göstergelerden biridir.

Kurulum sonrası veri geri yükleme

A16B-3200-0429'u değiştirmek için tam bir veri geri yükleme prosedürü gereklidir.Ama SRAM'daki her makine özel parametre boş..

Yeniden kurulması gereken parametreler makinenin konfigürasyonunun tüm yönlerini kapsar. Aks hareket sınırları, servo kazanç ayarları, spindle parametreleri, PMC zamanlayıcısı ve sayaç önceden ayarlanmış değerler,Pitch hata telafi tabloları, alet ofset kayıtları ve tam PMC merdiven programı.

Bu veriler olmadan, denetleyici ya çalıştırmayı reddeder ya da kontrol ettiği makineye uymayan bir şekilde çalışır.

Bu nedenle, kartın değiştirilmesinden önce tam bir sistem yedeklemesi gereklidir.

Geçerli yedekleme olmayan makineler için, bir tane oluşturmadan önce panoyu değiştirmeye çalışmak önemli bir risktir.FANUC mühendislik desteği gerektiren uzun ve hata eğilimli bir süreçtir..

Sık Sorulan Sorular

S1: Tüm servo eksenleri aynı anda FSSB iletişim alarmlarını gösterir. Fiber kabloları ve servo amplifikatörleri kontrol edildi ve hasar görmedi. A16B-3200-0429 hatalı mı?

Aynı anda tüm eksenlerde doğru kablolar ve amplifikatörlerle FSSB alarmları, ana CPU kartındaki FSSB denetleyicisini güçlü bir şekilde etkilemektedir.Tüm eksen FSSB kanalları A16B-3200-0429 üzerindeki FSSB denetleyiciyi paylaşır..

Bu ortak devrede bir arıza tüm kanalları aynı anda etkiler.

Alarmlar devam ederse, tahta değiştirmek uygun bir eylemdir.

S2: 18i-B denetleyicisi başlatma dizisini tamamlayamadı ve bir sistem alarmı gösterir. Alarm kodu FROM okuma hatasını gösterir. Ana CPU kartı arızalı mı?

Bir FROM okuma hatası, FROM modülüne işaret eder. Bu, CNC işletim yazılımını barındıran plug-in flaş bellek kartıdır.

FROM modülü, A16B-3200-0429'daki bir sokete yerleştirilen ayrı bir bileşendir.

İlk olarak, FROM modülünü çıkarın ve yeniden yerleştirin. Eğer hata modülün doğru şekilde oturmasıyla devam ederse, FROM modülünün kendisi hatalı olabilir.

Sadece yeni bir FROM modülü hatayı çözmezse ana CPU kartından şüphelenilmelidir.

S3: Makine üreticisi belirli bir CNC yazılım sürümü gerektirir. Yenilenmiş bir A16B-3200-0429 mevcuttur ancak FROM sürümü bilinmemektedir. Bu nasıl ele alınmalıdır?

FROM sürümü CNC yazılım özelliklerini, parametreler aralığını ve PMC uyumluluğunu belirler.Etiketini okuyarak veya başlatma sırasında CNC'nin sistem bilgi ekranını kontrol ederek panoda FROM sürümünü belirleyin.

Eğer FROM sürümü makinenin gereksinimlerine uymuyorsa, doğru sürümü olan bir FROM modülü alınmalı ve kurulmalıdır.

Ana CPU kartının diğer bileşenleri sürümden bağımsızdır; yalnızca FROM içeriğinin makinenin yazılım gereksinimlerine uyması gerekir.

S4: Bir yedek A16B-3200-0429 kurduktan ve tüm parametreleri geri yükledikten sonra, bazı eksen servo parametreleri çalışma sırasında servo alarmları üretir.

Servo alarmı, yeni bir pano ile parametreleri geri yükledikten sonra, genellikle bazı servo parametrelerinin değerlerinin yanlış olduğu anlamına gelir.

En yaygın neden, yeni kartın FROM'unda bulunan servo yazılım sürümünün orijinalden farklı olması ve bazı parametreler numaraları veya aralıkları sürümler arasında değişmesidir.

Alarm kodunu gözden geçirin, onunla ilişkili özel servoparametreleri belirleyin ve bu parametrenin değerini makine üreticisinin belgeleri veya orijinal panelin yedekleri ile karşılaştırın.

Etkilenen parametrelerin kurulu servo yazılım sürümü için uygun değerlere ayarlanması genellikle bunu çözür.

S5: 18i-B makinesi 15 yaşında ve A16B-3200-0429 üretimi durduruldu.

Ekonomik, makinenin geriye kalan üretken değerine ve yaşlanan diğer bileşenlerin kapsamına bağlıdır.Bir ana CPU kartı değiştirme hedeflenmiş ve maliyetli eğer kontrolörün geri kalanı, PSU, I/O üniteleri iyi durumda.

Tam bir CNC yenilenmesi, tüm denetleyiciyi modern bir eşdeğerle değiştirir. Eski pano kullanılabilirliği endişesini ortadan kaldırır, ancak işlemeye başlamada, parametre yeniden girme,ve potansiyel olarak güncellenmiş servo amplifier donanımı.

Mekanik olarak sağlam 15 yıllık bir makine için, üretimin devam etmesi için iyi bir iş gerekçesi olan kartın değiştirilmesi genellikle daha iyi ilk seçimdir.

Birden fazla denetleyici bileşeni aynı anda yaşlandığında, geri dönüşüm seçeneği daha anlamlıdır.
