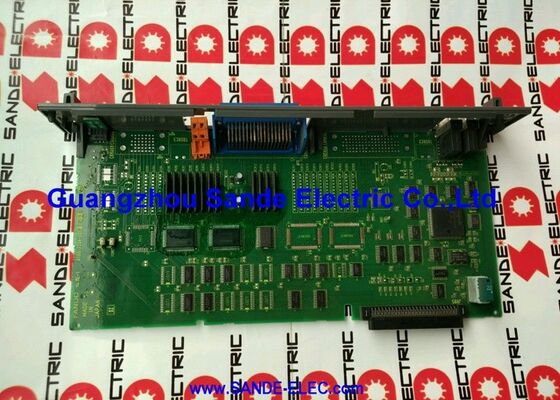

1 PC Yeni Fanuc A16B-3200-0450 Ana CPU Kartı A16B32000450 A16B-32OO-O45O

FANUC A16B-3200-0450 | Ana CPU Kartı — CNC ve Robot Kontrol Cihazı, F-BUS Arka Paneli, Japonya Menşeli

Parça Numarası: A16B-3200-0450

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Ana CPU Baskılı Devre Kartı

Kart Serisi: A16B-3200

Uygulama:FANUC CNC kontrol cihazları ve robot kontrol cihazları (LR-Mate dahil)

İşlev: Çekirdek işlemci kartı — CPU modülü, eksen kartı, FROM/SRAM modülü entegre eder

Arayüz: F-BUS arka paneli

Varyant Notu: DC dönüştürücü olmadan

Genel Bakış

A16B-3200-0450, FANUC'un CNC ve robot kontrol cihazı platformları için ana CPU baskılı devre kartıdır. A16B-3200 serisinde — birden fazla CNC ve robot kontrol cihazı neslini kapsayan FANUC'un ana işlemci kartları ailesi — bu kart, tüm kontrol cihazı işlemlerini koordine eden merkezi işlem birimi olarak işlev görür. Program yürütme, PMC mantığı, bellek yönetimi, servo ve iş mili iletişimi ve operatör arayüzü, ana CPU kartından geçer.

Robot kontrol cihazı uygulamalarında, A16B-3200-0450 özellikle FANUC LR-Mate serisi ile ilişkilidir — üretim ortamlarında montaj, malzeme taşıma ve hassas makine besleme için yaygın olarak kullanılan kompakt masaüstü robotları.

Kart, CPU modülünü, eksen kontrol kartını ve FROM/SRAM bellek modülünü birleşik bir montaj içinde entegre ederek kontrol cihazı için eksiksiz işlem çekirdeğini sağlar.

F-BUS arka paneli arayüzü, bu ana kartı kontrol cihazı rafındaki diğer kartlara bağlar.

Güç seçeneği kartları, G/Ç kartları, ek eksen kartları ve iletişim kartları arka panele takılır ve F-BUS aracılığıyla ana CPU ile iletişim kurar.

Arka panel, takılı tüm kartlara güç, adres ve veri sinyalleri dağıtır.

Anahtar Özellikler

Ana CPU Kartı — Kontrol Cihazının Merkezi İşlemcisi

FANUC'un CNC ve robot kontrol cihazı mimarisinde, ana CPU kartı en üst düzey işlem bileşenidir. CNC işletim sistemini, PMC (Programlanabilir Makine Kontrol Cihazı) merdiven mantığını ve kontrol cihazını kullanışlı hale getiren tüm üst düzey işlevleri çalıştıran karttır: program yorumlama, enterpolasyon, operatör ekran yönetimi, harici sistemlerle iletişim.

Ana CPU kartı, çoğu konfigürasyonda servo sürücüler veya makinenin saha kabloları ile doğrudan arayüz oluşturmaz.

Sinyal işleme ve mantık düzeyinde çalışır. CPU kartından gelen servo komutları, eksen kontrol devreleri aracılığıyla servo amplifikatörlerine gider — A16B-3200-0450 durumunda, eksen kartı kart montajına entegre edilmiştir.

Saha G/Ç'si — makine girişleri ve çıkışları — kontrol cihazı rafındaki özel G/Ç kartlarından geçer.

Bu mimari ayrım, ana CPU kartı hatalarının donanıma özgü sürücü veya G/Ç alarmları yerine üst düzey sistem alarmları ürettiği anlamına gelir.

Arızalı bir ana CPU kartı tipik olarak kontrol cihazının hiç başlamasını engeller veya başlatma dizisinin bir CPU hatası veya sistem hatası alarmıyla durmasına neden olur.

Entegre Modüller — FROM/SRAM ve Eksen Kartı

A16B-3200-0450'nin FROM/SRAM modülü ve eksen kartının ana kart montajına entegrasyonu, kompakt veya gömülü uygulamalar için tasarlanmış birkaç FANUC kontrol cihazı nesli ile paylaşılan bir mimari özelliktir.

FROM (Flash ROM), CNC veya robot kontrol cihazının işletim yazılımını depolar — kontrol cihazının açılışta yüklediği sistem yazılımı.

SRAM, güç kesildiğinde kalıcı olması gereken ancak çalışma sırasında yazılabilir olması gereken parametreleri, program verilerini ve diğer verileri depolar.

Bu SRAM pille desteklenir; pil, güç kapalıyken verileri korur. Eksen kartı, kontrol cihazının kontrol edilen eksenleri için servo arayüzünü sağlar.

LR-Mate robot bağlamında, bu entegre montaj, kompakt kontrol cihazına minimum fiziksel ayak izinde tam işlem yeteneği kazandırır — LR-Mate'in yoğun üretim ortamları için küçük, yerden tasarruf sağlayan bir robot olarak tasarım amacına uygundur.

LR-Mate Robot Kontrol Cihazı Bağlamı

FANUC'un LR-Mate robotları, dünyada en yaygın konuşlandırılan kompakt endüstriyel robotlardan bazılarıdır.

LR-Mate serisi, otomotiv, elektronik, gıda işleme ve hassas üretimde makine besleme, montaj, denetim ve malzeme taşıma için yaygın olarak kullanılır.

Bu robotları yönlendiren kontrol cihazı, robotun hareket programlarını yürütmek, sensör girişlerini işlemek ve robotun altı servo eksenini yönetmek için ana CPU kartına güvenir.

A16B-3200-0450 bir LR-Mate kontrol cihazında arızalandığında, robot durur.

Üretim üzerindeki etki, robotun ne yaptığına tamamen bağlıdır — bir CNC makine aletini besleyen bir makine besleme uygulaması için, CNC makinesi de parça yükleme ve boşaltma eksikliğinden durur.

Ana CPU kartının hızlı bir şekilde değiştirilmesi, arızanın üretim üzerindeki etkisini en aza indirmekle doğrudan bağlantılıdır.

SSS

S1: FANUC kontrol cihazı açılışta bir CPU hatası veya sistem başlatma hatası gösteren bir alarm veriyor. Kontrol cihazı başlatma dizisini tamamlayamıyor. Bu ana CPU kartı mı?

Açılışta bir CPU hatası veya sistem başlatma hatası alarmı, ana CPU kartı arızasıyla tutarlıdır, ancak arızalı bir bellek modülü (FROM veya SRAM), karta yanlış voltaj sağlayan bir güç kaynağı veya bir arka panel konektörü sorunu da neden olabilir.

Ana CPU kartının arızalı olduğuna karar vermeden önce, karta giden güç kaynağı voltajlarını doğrulayın ve tüm arka panel konektörlerini kontrol edin.

Güç ve bağlantılar doğruysa, ana CPU kartı veya entegre bellek modülleri arıza yeridir.

S2: Kontrol cihazının SRAM verileri güç kesintisi sırasında kayboldu. Güç geri yüklendikten sonra tüm parametrelerin yeniden yüklenmesi gerekiyor. A16B-3200-0450 mi hatalı?

Güç kesintisi sırasında veri kaybı, ana CPU kartı arızası değil, pil arızası sorunudur.

A16B-3200-0450'nin parametre verilerini koruyan SRAM pili tükenmiştir. Pili değiştirin, tüm parametreleri yedekten yeniden yükleyin ve normal çalışmayı geri yükleyin.

Kartın kendisi hatalı değildir. Tekrarlanmasını önlemek için pilin belirtilen hizmet ömrüne dayalı düzenli bir pil değiştirme programı oluşturun.

S3: Yedek bir A16B-3200-0450 alındı. Kurulumdan sonra kontrol cihazı başlıyor ancak robot doğru hareket etmiyor — bazı eksenlerde yanlış konumlar var. Ne oluyor?

Kart değiştirildikten sonra yanlış eksen konumları neredeyse kesinlikle bir parametre sorunudur. Yedek kartın FROM ve SRAM'ı fabrika varsayılan durumunda başlar.

Tüm robota özgü parametreler — eksen kalibrasyon verileri, robot modeli yapılandırması, yük ayarları ve sistem parametreleri — robot doğru çalışmadan önce yüklenmelidir. Tüm parametreleri yedekten geri yükleyin.

Eğer tam bir yedek mevcut değilse, robot doğru eksen ev konumlarını belirlemek için yeniden kalibrasyon gerektirecektir.

S4: LR-Mate robot kontrol cihazı 12 yaşında. Ana CPU kartı, ana kart ile servo amplifikatörleri arasında aralıklı iletişim hataları gösteriyor. Ne araştırılmalı?

Yaşlanan bir ana CPU kartındaki aralıklı servo iletişim hataları, kartın güç kaynağı bölümündeki veya sinyal koşullandırma devrelerindeki elektrolitik kapasitörlerin bozulmasına işaret eder. Besleme voltajlarında aşırı dalgalanma olduğunda iletişim zamanlaması marjinal hale gelir.

Arka panel konektör kontaklarını kontrol edin — bu kontaklardaki oksidasyon da aralıklı iletişim hatalarına neden olabilir. Konektör temizliği sorunu çözmezse, kart yenileme (kapasitör değişimi) veya kart değişimi uygundur.

S5: A16B-3200-0450, A16B-3200 serisinin herhangi bir FANUC CNC kontrol cihazında kullanılabilir mi, yoksa belirli modellerle mi sınırlıdır?

A16B-3200 serisi, farklı FANUC kontrol cihazı nesilleri için ana CPU kartları içerir, her biri kendi özel işlemci mimarisi, bellek yapılandırması ve arka panel protokolü için optimize edilmiştir.

A16B-3200-0450, tasarlandığı kontrol cihazı modellerine hizmet eder — öncelikle LR-Mate robot kontrol cihazı ve uyumlu CNC uygulamaları.

Serideki farklı parça numaralarına sahip ana CPU kartlarının yerine kullanılamaz, fiziksel konektör uyumlu görünse bile.
