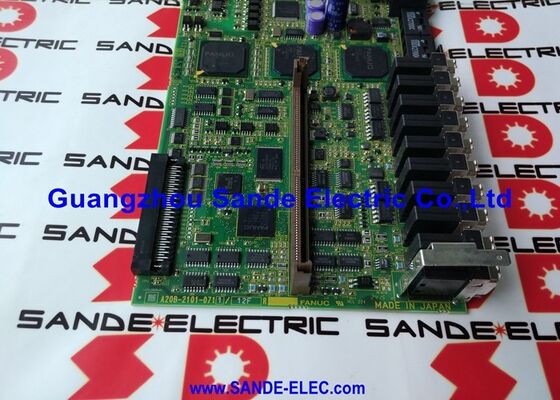

1 PC Yeni Fanuc IO Tahta A16B-3200-0500 A16B32000500 A16B-32OO-O5OO

FANUC A16B-3200-0500

Parça numarası:A16B-3200-0500

Üreticisi:FANUC Corporation (Japonya)

Ürün Türü:I/O PCB'ler

Tahta Serisi:A16B-3200

Uyumlu Sistemler:FANUC Serisi 0i-B CNC denetleyicileri

Uygulama:I/O arayüzü ve veri iletişim

Genel bakış

A16B-3200-0500, FANUC'un Serisi 0i-B CNC denetleyicilerinde yaygın olarak kullanılan I / O basılı devre kartıdır.FANUC'un kompakt 0i CNC ailesinin ikinci nesli olan 0i-B, üretim dönemi boyunca dönüşüm merkezlerinde ve işleme merkezlerinde yaygın olarak kabul edildi..

I/O PCB, CNC denetleyicisi ile makine aracının alan kablosu arasındaki dijital giriş ve çıkış arayüzünden sorumlu olan karttır.

PMC merdiven programından gelen her sensör okuması ve her röle çıkışı, kontrolörün mantığı ile fiziksel makine arasında yolculuk ederken bu panoyu geçiyor.

0i-B, kompakt bir paket içinde maliyetli, tam özellikli CNC performansı için tasarlanmıştır.

Bu, FANUC'un i serisi kapasitesini tam boyutlu 16i veya 18i'nin fazla belirtilen makinelere getirdi.

Bu mimarideki I/O PCB, 0i-B'nin I/O gereksinimlerine göre ölçeklendirilmiş daha büyük FANUC sistemlerindeki I/O PCB'ler ile aynı alan arayüzü fonksiyonunu yerine getirir.

A16B-3200-0500, bu görevi yerine getiren tahttır.

0i-B denetleyicisinin modüler yapısında, I / O PCB ana CPU kartı ve güç kaynağının yanında oturur.

Makinenin dijital giriş sinyalleri ̇ sınır anahtarları, yakınlık sensörleri, basınç anahtarları, operatör panelli düğmeleri ̇ PMC'nin giriş kayıtlarına yönlendirilir.

PMC'den çıkış sinyalleri, solenoid valfleri, röle bobinleri, iğne etkinleştirme, soğutma pompası kontrolü, makine donanımına yönlendirir.

Bu iki yönlü alan arayüzü I/O PCB'nin temel amacıdır.

Ana Özellikler

0i-B Sistemindeki I/O Mimarlığı

0i-B denetleyici, I/O bağlantısı için FANUC'un seri iletişim protokolünü kullanır.

0i-B'deki I/O PCB, I/O Link ağına katılır. Makinenin kablolamalarından gelen sinyaller I/O PCB'nin konektörlerine ulaşır, dijitalleştirilir ve daha sonra I/O Link üzerinden PMC'ye iletilir.PMC'den çıkış komutları I/O bağlantısı üzerinden I/O PCB'ye geri döner., uygun çıkış devresini çalıştırır.

Bu seri bağlantı mimarisi, CNC denetleyici ile I/O PCB kurulum noktası arasındaki fiziksel mesafenin, tek tek sinyal tellerinin uzunluğu ile sınırlı olmadığı anlamına gelir.

The I/O Link cable carries all channel data between the controller and the I/O hardware — a significant practical advantage in machine tool installations where the CNC cabinet and the machine control panel may be separated by a distance that would make individual wire runs impractical.

I/O PCB, ham alan sinyallerini işler ‡ girişleri debouncing, geçici gürültüye karşı koruma, çıkış kısa devre koşullarını yönetir.

Bu sinyal koşullaması, PMC'nin temiz alması anlamına gelir.aktif bir endüstriyel ortamın gürültüsüne ve geçiş geçişlerine tabi olan çiğ sinyallerden ziyade makinenin gerçek durumunun güvenilir dijital temsilleri.

0i-B Sistem Bağlamı

0i-B denetleyicisi jenerasyonu, dönüş için 0i-TB ve freze için 0i-MB'yi kapsayan, üretim döneminde alet makineleri pazarının ana akımına uygun oldu.FANUC, PMC-SB7 merdiven motoru ile donatıldı (-0491 ana kart varyantında), FSSB servo iletişim, ve bu kart aracılığıyla sağlanan I / O Link alan arayüzü.

Bunlar birlikte, tam, modern bir CNC sistemini tanımladı.

0i-B platformu üzerine inşa edilen makineler dünya çapında aktif üretim hizmetinde kalıyor.

A16B-3200-0500 I/O PCB, 0i-B yığınındaki alan değiştirilebilir panellerden biri olarak,Kaynak, I/O ile ilgili bir arıza, alan kablolarına veya bağlı I/O cihazlarına değil, panoya geri döndüğünde ortaya çıkar..

Hata İzolasyonu ̇ Tahta mı Kablo mu?

CNC sistemlerindeki I/O hataları en yaygın bakım sorunları arasındadır, ancak tüm I/O hataları I/O PCB'ye kadar uzanmaz.Herhangi bir I / O hatası soruşturmasında ilk adım, hangi elemanın arızalı olduğunu onaylamaktır: saha aygıtı, kablolama veya PCB.

CNC'nin PMC teşhis ekranları, her I / O kanalının canlı durumunu gösterir. Eğer bir kanal yanlış okunursa, alan aygıtını fiziksel olarak çalıştırırken veya kablolama sinyalini ölçerken izleyin.

Kablolama sinyali kartın bağlantı noktasında doğru olduğu doğrulandığında yanlış okunan bir kanal kartı işaret eder.

Sadece alan sinyali belirli bir eşiğin üzerinde olduğunda doğru bir şekilde okunan bir kanal, kartta bozulmuş bir giriş devresini gösterebilir.

Birden fazla I/O kanalı birlikte arızalanırsa, özellikle de aynı bağlantı grubundaki kanallar, alan kablolama sorunundan çok bir panelin hatasına işaret eder.ki tipik olarak bir seferde bir sinyal yolunu etkiler..

Sık Sorulan Sorular

S1: Makine odasında bir güç dalgasından sonra birkaç giriş doğru okumayı durdurdu. Kablolama testleri iyi. A16B-3200-0500 muhtemelen hasarlı mı?

Güç dalgalanmaları genellikle I / O PCB giriş devrelerine zarar verir, çünkü girişler dalgalanma enerjisinin yayıldığı alan kablolarına doğrudan bağlanır.

Kart üzerindeki koruma bileşenleri dalgalanma enerjisini emer, ancak tekrarlanan olaylar veya şiddetli dalgalanma, koruma aşamasının ötesinde giriş devrelerine zarar verebilir.

Kablolama iyi olduğu doğrulandı, tahta soruşturmak için bir sonraki unsur.

Etkilenen girişlerin hepsinin tek bir bağlantı grubunda olup olmadığını kontrol edin ¢ gruplandırılmış arızalar sıklıkla kart hasarını doğruluyor.

S2: 0i-B makinesinin PMC'si bir alarm gösterir, ancak tüm alan kablolama testleri normaldir. I / O PCB'de görünür bir hasar yoktur. Görünür işaretler olmadan kart hatalı olabilir mi?

Evet. Birçok I/O PCB arızası “degradasyonlu optik çiftler, arızalı çıkış sürücüsü IC'leri, yüksek dirençli toprak bağlantıları “görülebilir fiziksel bir gösterge üretmez.

Sağlam görünen bir tahta hala iç bileşenleri bozulmuş olabilir.

Kablolama ve saha cihazları iyi olduğu doğrulanırsa, bir sonraki teşhis adımı olarak I / O PCB değiştirilmelidir.

S3: 0i-TB makinesinden A16B-3200-0500, 0i-MB makinesinde kullanılabilir mi?

I/O PCB donanımı, hem 0i-TB (dönüştürme) hem de 0i-MB (düzme) konfigürasyonlarında aynı işlevi yerine getirir.

Kartın kendisi makine türleri arasında ayrım yapmaz. Kontrolörde hangi PMC merdiveninin yüklendiği için alan I / O bağlantısı sağlar.

Yönetim kurulu düzenlemesinin ve I/O bağlantısı yapılandırmasının uyumlu olduğunu doğrulayın.

Parça numarası ve revizyona uymaya devam ederse, kart 0i-TB ve 0i-MB tesisatları arasında değiştirilebilir.

S4: I / O PCB'yi değiştirdikten sonra, bazı çıkışlar çalışır, bazıları ise çalışmaz. PMC programı doğru görünüyor. Ne kontrol edilmelidir?

Doğru bir PMC programı ile kartın değiştirilmesinden sonra çalışmayan çıkışlar, çıkış adresinin atanmasına işaret eder.

PMC'nin Y-adres haritasının etkilenen çıkışlar için I/O PCB'nin bağlantı tahsisine uyuştuğunu doğrulayın.

Ayrıca, CNC'deki çıkış kanal atamalarını belirleyen tüm çıkış yapılandırma parametrelerinin doğru ayarlandığını kontrol edin.

Adres atama doğrulanırsa, donanımın yanıt verdiğini doğrulamak için, çalışmayan çıkış kanallarını doğrudan PMC'nin zorlu çıkış fonksiyonu ile test edin.

S5: I / O PCB değiştirildi. Şimdi makine güçleri ama I / O bağlantısı kurmak başarısız. Bu neyi gösterir?

Bir kartın değiştirilmesinden sonra bir I/O Link arızası, yeni kart ve denetleyici arasındaki I/O Link yapılandırması uyumsuzluğuna, hatalı bir I/O Link kablosu bağlantısına,Ya da yedek panelde bir hata..

Ana CPU kartı ile I/O PCB arasındaki I/O Link kablosunu kontrol edin ¢ her iki ucunun da güvenli bir şekilde bağlandığını doğrulayın.

Ayrıca CNC parametrelerindeki I/O bağlantı yuvası konfigürasyonunun yeni panelin I/O bağlantı adresine uyuştuğunu doğrulayın.

Her ikisi de doğru olduğu doğrulanırsa, yedek panelin kendisi de hatalı olabilir.
