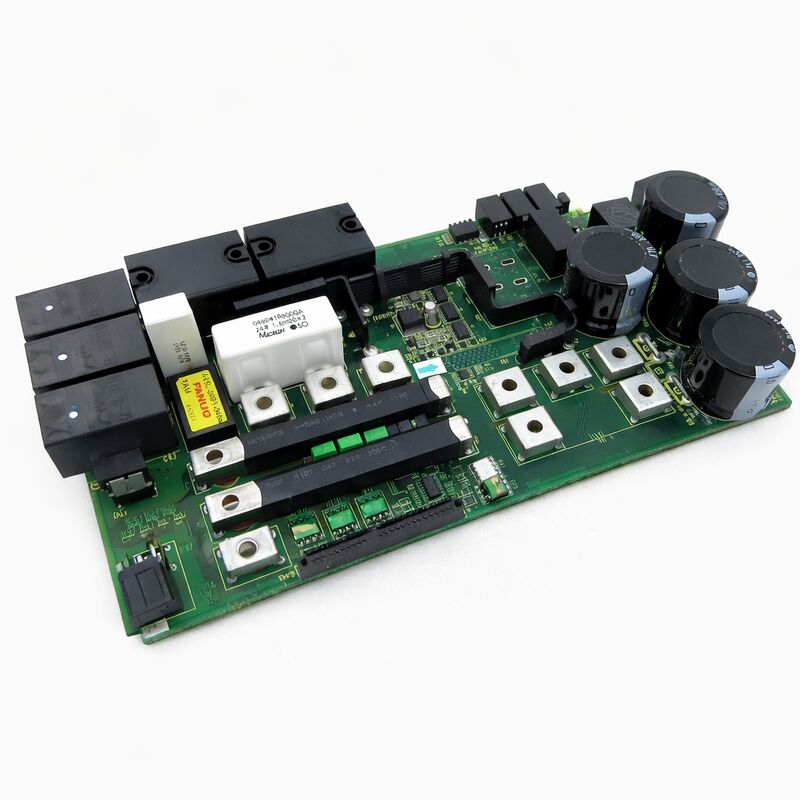

1 PC Yeni Fanuc IO Tahta A16B-3200-0513 A16B32000513 A16B-32OO-O513

FANUC A16B-3200-0513 | A16B-3200 Serisi Güç PCB'si — FANUC CNC Endüstriyel Otomasyon, Japonya Menşeli

Parça Numarası: A16B-3200-0513

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Güç PCB'si / Güç Kaynağı Kartı

Kart Serisi: A16B-3200

Uygulama: FANUC CNC kontrol cihazı ve endüstriyel otomasyon sistemleri

Genel Bakış

A16B-3200-0513, FANUC'un A16B-3200 serisinden bir güç baskılı devre kartıdır — FANUC'un çok nesilli makine aletleri, robotlar ve üretim sistemleri genelindeki CNC ve endüstriyel otomasyon platformlarını destekleyen kontrol kartları ailesi.

Bu serideki güç kartları, kontrol cihazındaki diğer tüm kartların bağımlı olduğu regüle edilmiş DC voltajları üretmek ve dağıtmaktan sorumludur.

Güç kartı doğru çalıştığında görünmezdir — sistem sorunsuz bir şekilde başlar, çalışır ve durur. Arızalandığında, sonuçlar anında ortaya çıkar.

Güç kartı yoksa, kontrol cihazı çalışmaz, nokta.

FANUC'un A16B-3200 serisi, ana CPU kartları, G/Ç kartları, servo arayüz kartları ve güç kaynağı kartları gibi geniş bir işlevsel kart türünü kapsar.

Güç kaynağı kartı, kontrol cihazı rafındaki özel bir yuva konumunu işgal eder, gelen beslemeyi kontrol cihazının mantık, bellek, ekran ve iletişim devrelerine hizmet eden hassas voltaj raylarına dönüştürür.

Toleranslar dardır. FANUC'un endüstriyel sınıf kontrol cihazı tasarımı, kontrol cihazının karşılaştığı ortam sıcaklıkları ve yük koşullarının tam aralığında kararlı çalışmayı sağlamak için yeterince yakından regüle edilmiş voltaj rayları belirtir.

A16B-3200-0513, A16B-3200 ailesi içindeki belirli kontrol cihazı platformuna hizmet eder.

Bu kontrol cihazındaki diğer tüm kartların bağımlı olduğu güç altyapısını sağlar, bu da onu sistemin donanım yığınındaki en temel bileşenlerden biri haline getirir.

Anahtar Özellikler

FANUC CNC Kontrol Cihazı Mimarisi'nde Güç Dağıtımı

FANUC CNC kontrol cihazı, işlevsel olarak farklı kartlardan oluşan bir raf montajlı tertibattır. Her kart belirli bir rolü yerine getirir: ana CPU işletim yazılımını çalıştırır; PMC kartı makine merdiven mantığını yürütür; servo arayüz kartları sürücü amplifikatörleriyle iletişim kurar; bellek modülleri parametre ve program verilerini depolar.

Tüm bu kartların çalışması için kararlı, regüle edilmiş DC güce ihtiyacı vardır. Güç PCB'si bunu sağlar.

A16B-3200 kontrol cihazı mimarisinde, güç kartı gelen beslemeyi alır — tipik olarak makinenin ana güç kabininden — ve anahtarlamalı regülatörler, doğrusal son regülatörler ve filtreleme aşamaları aracılığıyla kontrol cihazının arka panelinin dağıttığı birden fazla voltaj rayına koşullandırır.

Her rayın tanımlanmış bir voltajı ve hizmet verdiği yüklere uygun bir akım kapasitesi vardır.

Güç kartı ayrıca koruma devreleri içerir: aşırı voltajın aşağı akış kartlarına zarar vermesini önlemek için rayı kesen aşırı voltaj koruması, bir raydaki kısa devrenin diğerlerine yayılmasını önleyen aşırı akım koruması ve güç açıldığında besleme voltajlarını kontrollü bir dizide artıran yumuşak başlatma devresi.

Güç kartının ön yüzündeki LED göstergeleri — kontrol cihazının ön panelinden veya doğrudan kart üzerinde görülebilen — birinci düzey teşhis sağlar.

Tolerans dışı bir besleme rayı ilgili LED'i yakar. Bu hızlı görsel geri bildirim, bir kontrol cihazı hatasının güç kartından mı yoksa başka bir yerden mi kaynaklandığını teşhis etmek için genellikle başlangıç noktasıdır.

Güç Kartı Arızaları ve Belirtileri

Güç kartı arızaları, diğer kontrol cihazı kartı arızalarından ayırt edilebilen tanınabilir belirti desenleri üretir.

En eksiksiz arıza modu — güç kartının hiçbir şey sağlamadığı — karanlık bir kontrol cihazıyla sonuçlanır: ekran yok, LED etkinliği yok, fan çalışması yok. Makine tamamen hareketsizdir.

Kısmi arızalar daha yaylandır ve daha fazla teşhis koydurur.

Düşük seviyeye düşmüş veya arızalanmış tek bir ray, o raydan güç alan kartların arızalanmasına neden olurken, diğer raylardaki kartlar normal çalışır.

Kontrol cihazı kısmen başlatılabilir, ekranda bazı etkinlikler gösterebilir, ardından arızalı rayı ilk çağırdığı başlatma dizisi noktasında bir alarm ile durur.

Alarmi başlatma aşamasına ve ardından o aşamanın bağımlı olduğu raya kadar izlemek, güç kartını arıza kaynağı olarak doğrulamak için güvenilir bir yoldur.

Yaşa bağlı bozulma, uzun süreli hizmet veren kontrol cihazlarındaki güç kartları için baskın arıza mekanizmasıdır. Anahtarlamalı regülatör ve çıkış filtre aşamalarındaki elektrolitik kapasitörler, yüksek sıcaklıklarda yıllarca çalıştıktan sonra kapasitanslarını kaybeder ve ESR'leri artar.

Etkilenen besleme rayı, sonunda aşağı akış kartlarının giriş toleransını aşan dalgalanma geliştirir. Tam arızadan önce, belirti aralıklıdır — açıklanamayan sıfırlamalar, parametre bozulması veya sıcaklığa bağlı ve kontrol cihazı çalışırken ısındıkça kötüleşen düzensiz davranış.

Eski Parça Bulunabilirliği

Daha önceki kontrol cihazı nesillerinden FANUC'un A16B-3200 serisi kartları artık üretimde değildir.

Bu kartlar için satış sonrası tedarik zinciri — hizmetten çıkarılmış makinelerden test edilmiş yedek birimler, restore edilmiş kapasitörler ve işlevsel testlerle profesyonelce yenilenmiş kartlar ve belirli bileşen düzeyindeki arızalar için onarım hizmetleri — değiştirme için birincil kaynaktır.

Bir yedek A16B-3200-0513 tedarik ederken, kartın kendi etiketinden tam parça numarasını doğrulayın.

A16B-3200 serisindeki soneki rakamla farklılık gösteren güç kartları, farklı voltaj rayı özelliklerine, konektör düzenlemelerine veya güç derecelerine sahip olabilir. Fiziksel benzerlik uyumluluk için güvenilir bir gösterge değildir.

SSS

S1: FANUC kontrol cihazı açılıyor ancak birkaç dakika çalıştıktan sonra kapanıyor. Kapanmadan önce herhangi bir alarm kodu görüntülenmiyor. A16B-3200-0513 sorumlu olabilir mi?

Isınma süresinden sonra termal kapanma, güç kartının anahtarlamalı regülatör aşamasındaki yaşlanan elektrolitik kapasitörlerin klasik bir belirtisidir.

Kapasitörler yaşlandıkça, ESR'leri sıcaklıkla artar.

Kart ısındığında, ESR artışı besleme dalgalanmasının aşırı voltaj veya düşük voltaj korumasını tetikleyen eşiği aşmasına neden olarak sistemi kapatır.

Bu belirtinin, aksi takdirde normal çalışmadan bir süre sonra ortaya çıkması, güç kartını arıza kaynağı olarak güçlü bir şekilde ima eder.

S2: Bir güç dalgalanması olayından sonra, kontrol cihazı hiç açılmıyor. Gelen beslemenin normal olduğu doğrulandı. Güç kartı muhtemelen hasar görmüş mü?

Güç dalgalanması olayları güç kartlarını sık sık hasar verir.

Dalgalanma voltajı, kartın korumasının yanıt vermesinden önce güç kartının giriş terminallerine ulaşır.

En savunmasız bileşenler giriş doğrultucu diyotları, giriş filtre kapasitörleri ve birincil anahtarlamalı transistörlerdir.

Bunların hepsi güç kartında bulunur. Gelen besleme normal olarak doğrulandıysa ve kontrol cihazı hiçbir yaşam belirtisi göstermiyorsa, güç kartı ilk şüphelidir. Bir yedek sipariş etmeden önce karttaki erişilebilir sigortaları kontrol edin.

S3: CNC'deki bir eksen servo alarmları gösterirken diğer eksenler normal. A16B-3200-0513'teki tüm güç LED göstergeleri yeşil. Güç kartı hala arızalı olabilir mi?

Tüm güç rayları normal görünürken tek eksenli bir servo alarmının güç kartından kaynaklanması olası değildir.

Güç kartı, tüm kartlara aynı anda raylar sağlar — arızalı bir ray, yalnızca bir ekseni değil, birden fazla kartı etkiler.

Tek eksenli alarmlar, o eksenin servo amplifikatörünü, motorunu, geri besleme kablosunu veya o eksene özgü servo arayüz devresini işaret eder. Bu durumda güç kartı olası bir neden olarak bir kenara bırakılabilir.

S4: Bir yedek A16B-3200-0513, işlevselliğini korumak için nasıl saklanmalıdır?

Orijinal antistatik ambalajında saklayın. Kararlı oda sıcaklığını ve düşük bağıl nemi koruyun.

Kartın yüzey montajlı bileşenlerindeki lehim eklemlerini zorlayan sıcaklık döngüsünden kaçının.

Kart birkaç yıldan fazla süredir depolamada ise, üretim makinesine takmadan önce elektrolitik kapasitörleri görünür bozulma belirtileri — şişmiş üstler veya elektrolit sızıntısı — açısından inceleyin.

Uzun süreli depolama için, elektrolitik kapasitörlerin periyodik olarak yeniden şekillendirilmesi hizmet ömrünü uzatır.

S5: Yenilenmiş bir A16B-3200-0513 mevcuttur. Bu tür bir güç kartı için saygın bir yenileme neleri içermelidir?

Uygun bir güç kartı yenilemesi, tüm elektrolitik kapasitörlerin orijinal spesifikasyona uyan yeni bileşenlerle (veya eşdeğer veya daha iyi özelliklere sahip kapasitörlerle) değiştirilmesini, arızalı koruma cihazlarının incelenmesini ve değiştirilmesini, tüm çıkış raylarının nominal akımda ölçüldüğü yük altında işlevsel test edilmesini ve kartın voltaj doğruluğu ve dalgalanma spesifikasyonlarını karşıladığının doğrulanmasını içerir.

Kozmetik temizlik ve fiziksel hasar kontrolü, eksiksiz bir yenilemeyi tamamlar.
