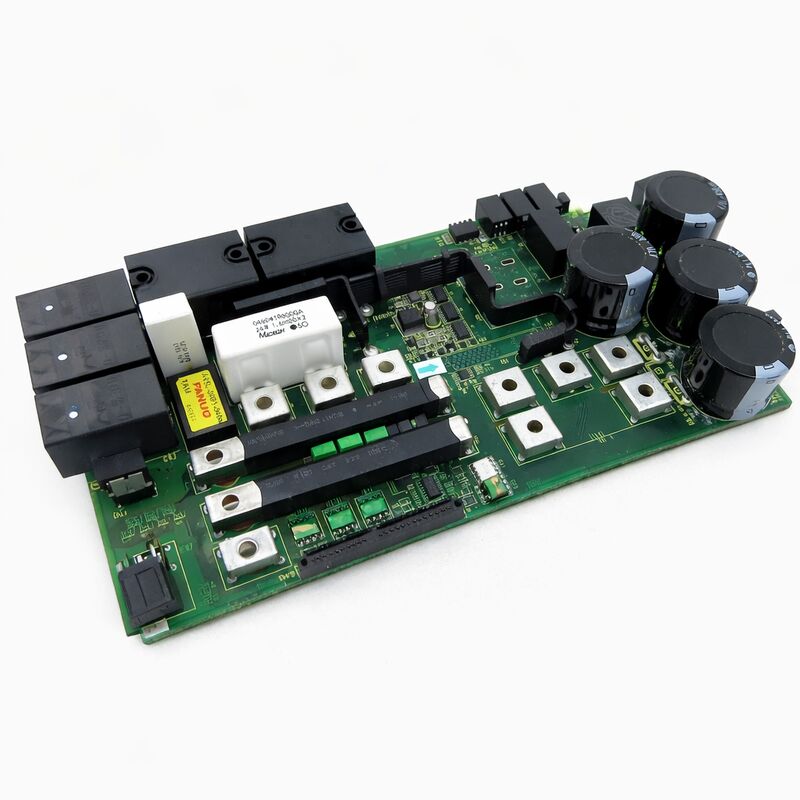

Kullanılmış FANUC A16B-3200-0521 A16B32000521 A16B-32OO-O521

FANUC A16B-3200-0521 | i-A Bağımsız Kontrol Ana CPU PCB — FANUC CNC Sistemleri, Japonya Üretimi

Parça Numarası: A16B-3200-0521

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Bağımsız Kontrol Ana CPU PCB

Kart Serisi: A16B-3200

Açıklama: i-A Bağımsız Kontrol Ana CPU PCB

Uygulama: FANUC i-A serisi CNC kontrolcü sistemleri

Not: Programlama gereklidir — kurulumdan sonra tüm parametreler ve programlar yeniden yüklenmelidir

Genel Bakış

A16B-3200-0521, FANUC'un i-A serisi CNC kontrolcüleri için bağımsız ana CPU PCB'sidir. "Bağımsız Kontrol" ibaresi, bunun bağımsız ana işlemci kartı olduğunu belirtir — işlevlerini tamamlamak için ayrı bir alt CPU veya ikincil işlem kartı gerektirmeden, tek, kendi kendine yeten bir kart üzerinde tüm CNC kontrol işlemlerini yürüten versiyon.

Kontrolcünün temel işlemlerini çalıştırmak için ihtiyaç duyduğu her şey — enterpolasyon, PMC yürütme, servo iletişimi, bellek yönetimi ve operatör arayüzü kontrolü — bu karttan kaynaklanır.

FANUC'un A16B-3200 serisi içinde, i-A ibaresi bu kartı FANUC'un i-serisi CNC platformlarının ilk nesline yerleştirir.

i-serisi, önceki B-serisine göre önemli bir gelişme temsil ediyordu — daha hızlı işlemciler, daha yüksek hassasiyet, genişletilmiş eksen sayıları, daha fazla program depolama ve standart servo iletişim arayüzü olarak FSSB'nin (Fiber-Optik Servo Seri Veri Yolu) tanıtılması.

A16B-3200-0521, bağımsız kontrolcü konfigürasyonunda bu yetenekleri gerçekleştiren ana CPU kartıdır.

"Bağımsız" kart tasarımı, i-serisindeki iki mimari yaklaşımdan biridir: bağımsız (ana CPU kartının eksiksiz, bağımsız bir birim olduğu) ve LCD'ye monte (CPU ve ekranın entegre olduğu).

Bağımsız versiyon, ana CPU kartının ekran ünitesinden bağımsız olarak değiştirilmesine olanak tanır ve aynı CPU kartının farklı ekran konfigürasyonlarıyla kullanılmasını sağlar.

Bu esneklik, bağımsız kartın daha büyük ve daha karmaşık makine aleti kurulumları için tercih edilen seçenek olmasının nedenlerinden biridir.

Anahtar Özellikler

i-A Nesli CNC — Platform Bağlamı

i-A nesli FANUC CNC'ler, 1990'ların sonlarından 2000'lerin ortalarına kadar makine aleti endüstrisinde yaygın olarak kullanıldı.

Bu nesil, bugün hala üretimde olan çok sayıda işleme merkezi, tornalama merkezi, taşlama makinesi ve çok eksenli üretim makinesini güçlendirdi.

i-A ana CPU kartı, kontrolcünün çekirdeğidir — doğru çalışmadan makine çalışmaz.

A16B-3200-0521'de kullanılan bağımsız konfigürasyon, ana CPU kartını kontrolcü rafına yerleştirir ve F-BUS arka paneline bağlanır.

Arka panel, raftaki tüm kartlara güç ve iletişim dağıtır — servo arayüz kartları, bellek modülleri, PMC kartları, G/Ç kartları ve grafik modülleri bu paylaşılan veri yoluna takılır. A16B-3200-0521 bu veri yolunun ana kartıdır.

Güç açıldığında veri yolunu başlatır, hangi kartların mevcut olduğunu belirler ve aralarındaki iletişim bant genişliğini tahsis eder.

FSSB, ana CPU kartının servo işlemesini fiber optik kablo aracılığıyla servo amplifikatör modüllerine bağlar.

Bu yüksek hızlı optik arayüz, hassas çok eksenli işleme gerektiren yüksek güncelleme hızlarında servo pozisyon komutları sağlar ve motor enkoder geri bildirimini alır.

A16B-3200-0521, bu yüksek hızlı servo iletişimini mümkün kılan FSSB arayüz devresini içerir.

Bağımsız vs LCD'ye Monte Mimari

Bağımsız kart ve LCD'ye monte kart, aynı i-A CNC platformlarına hizmet eder ancak ekranla fiziksel entegrasyonlarında farklılık gösterir.

LCD'ye monte ana CPU kartı, ekran panelinin arkasına yerleştirilir ve doğrudan ekran elektroniğine bağlanır.

Ekran ve CPU temelde tek bir ünitedir. Herhangi bir bileşen arızalanırsa, tüm ünitenin bakıma ihtiyacı olabilir.

A16B-3200-0521 bağımsız kartı, ekrandan ayrı olarak kontrolcü rafında bulunur.

Ayrı bir ekran arayüz kartı ve kablosu, CPU'nun ekran çıkışını panele bağlar.

Bu fiziksel ayrım, bakım avantajları sağlar — bir ekran hatası CPU kartını etkilemez ve bir CPU kartı hatası ekranın sökülmesini gerektirmez.

Kontrolcü rafının makine operatör konumundan uzakta bulunduğu makine kurulumları için — ayrı elektrik dolaplarındaki panoya monte kurulumlar veya uzaktan CNC birimleri olan makineler — bağımsız mimarinin fiziksel düzenlemedeki esnekliği özellikle kullanışlıdır.

Kurulum Sonrası Veri Geri Yükleme

A16B-3200-0521 ile ilgili en önemli operasyonel gerçek, değiştirme sonrası programlama gereksinimidir. Kart yeni veya yenilenmiş olarak takıldığında, FROM'u i-A serisi için CNC işletim yazılımını içerir — ancak FROM fabrika varsayılan durumundadır.

Makineye özgü yapılandırma yüklenmemiştir.

Bu kartı çalıştıran her makinenin benzersiz bir parametre seti vardır: eksen hareket limitleri, servo kazanç ayarları, iş mili konfigürasyonu, PMC zamanlayıcı ve sayaç değerleri, hatve hatası telafi tabloları ve kontrolcüyü kontrol ettiği makineye uyduran tam işlevsel parametre seti.

Bunların hepsi kart üzerindeki SRAM'de bulunur ve bir pil ile desteklenir. Yeni bir kart takıldığında, SRAM boş başlar.

Bu, kart değiştirme öncesi yedekleme durumunu kritik derecede önemli hale getirir.

Orijinal kartı çıkarmadan önce, CNC'nin veri G/Ç fonksiyonu aracılığıyla eksiksiz bir yedekleme, CNC parametrelerini, PMC parametrelerini, PMC merdiven programını, hatve hatası telafisini ve saklanan tüm parça programlarını yakalamalıdır.

Bu yedekleme ile, kurulum sonrası veri geri yükleme tanımlanmış, sistematik bir prosedürdür.

Onsuz, makinenin parametre setini belgelerden yeniden oluşturmak uzun ve hataya açık bir süreçtir.

SSS

S1: i-A CNC, güç açıldığında ROM veya FROM hatasıyla ilgili bir sistem alarmı gösteriyor. A16B-3200-0521'in nedeni bu mu?

Başlangıçta bir FROM hatası alarmı, CNC işletim yazılımını içeren FROM modülünü okumada bir arızayı gösterir.

FROM modülü, A16B-3200-0521 üzerinde takılı bir bileşendir. Ana kartın arızalandığı sonucuna varmadan önce, FROM modülünün yuvasına doğru şekilde oturduğunu kontrol edin.

Kısmen oturan bir FROM modülü, kart arızasıyla aynı görünen FROM okuma hataları üretir.

FROM modülünü yeniden takın ve tekrar deneyin. Modül doğru şekilde oturduğunda hata devam ederse, FROM modülünün kendisi arızalı olabilir — FROM modülleri ana CPU kartından bağımsız olarak değiştirilebilir.

S2: Bir makine 18 ay boyunca depoda kaldıktan sonra, i-A kontrolcüsü güç döngüleri boyunca parametrelerini koruyamıyor. Bu kart mı?

Uzun süreli depolama sonrası parametre tutma hatası neredeyse her zaman bir pil tükenmesi sorunudur, kart arızası değil.

A16B-3200-0521 üzerindeki SRAM pilinin sınırlı bir hizmet ömrü vardır.

Makine 18 ay boyunca güç almadan kaldıktan sonra, pil SRAM tutma eşiğinin altına düşmüş olabilir.

Pili değiştirin, ardından yedekten parametreleri geri yükleyin.

Sorun pil değişimi ve parametre geri yüklemesinden sonra devam etmedikçe kartın kendisi hatalı değildir.

S3: CNC doğru çalışıyor ancak ara sıra CPU ile operatör paneli arasında bir iletişim hatası gösteriyor ve ardından kurtarıyor. Bu A16B-3200-0521 hakkında neyi düşündürüyor?

Ara sıra CPU-panel iletişim hataları ve kendi kendine kurtarma, arızalanan bir CPU kartından ziyade bağımsız CPU kartı ile operatör paneli arayüzü arasındaki bir konektör veya kablo sorununu düşündürür.

Ekran iletişim yolundaki kabloyu ve konektörleri inceleyin. Konektör kontaklarını temizleyin.

Tüm konektörlerin tam olarak oturduğunu ve pimlerin hasar görmediğini kontrol edin.

Bağlantı sorunu nedeniyle oluşabilecek ara sıra hatalar, bağlantı yolları iyi olarak onaylanana kadar karta atfedilmemelidir.

S4: Değiştirilen bir A16B-3200-0521 "yenilenmiş" olarak tanımlanıyor. Bir ana CPU kartının uygun bir yenilenmesi neleri içerir?

Uygun bir ana CPU kartı yenilenmesi, hizmet ömrü boyunca arızalanması en muhtemel bileşenlere odaklanır: SRAM yedek pilinin doğru spesifikasyonda yeni bir hücre ile değiştirilmesi; kart üzerindeki tüm elektrolitik kapasitörlerin bozulma açısından incelenmesi; konektör kontaklarının temizlenmesi; ve önyükleme dizisi doğrulama, parametre yükleme ve tutma ve FSSB üzerinden servo iletişimi dahil olmak üzere eksiksiz bir i-A CNC sisteminde işlevsel test.

Yenilenmiş bir kart, kartın işlevselliğini belirli bir süre için kapsayan belgelenmiş bir garanti ile birlikte gelmelidir.

S5: i-A kontrolcüsündeki birden fazla kart aynı üretim dönemine ait. A16B-3200-0521'in yaşı göz önüne alındığında, arızalanmadan önce proaktif olarak değiştirilmesi değer mi?

Makine üretim açısından kritikse ve kart arızası önemli kesintilere neden olacaksa, proaktif değişim makul bir stratejidir.

Ancak, A16B-3200-0521'in ana CPU'su nispeten sağlam bir katı hal bileşenidir — en yaygın arıza modları (pil tükenmesi, kapasitör bozulması) tam kart değişimi olmadan servis edilebilir.

Yıllık pil değişimi ve kart kapasitörlerinin periyodik görsel incelemesi hizmet ömrünü önemli ölçüde uzatabilir.

Sahip olunan test edilmiş bir yedek A16B-3200-0521, planlanmış proaktif bir değişimin kesintisi olmadan arızaya karşı sigorta sağlar.
