Fanuc PCB KURULU A16B-3200-0522 A16B32000522 A16B-32OO-O522

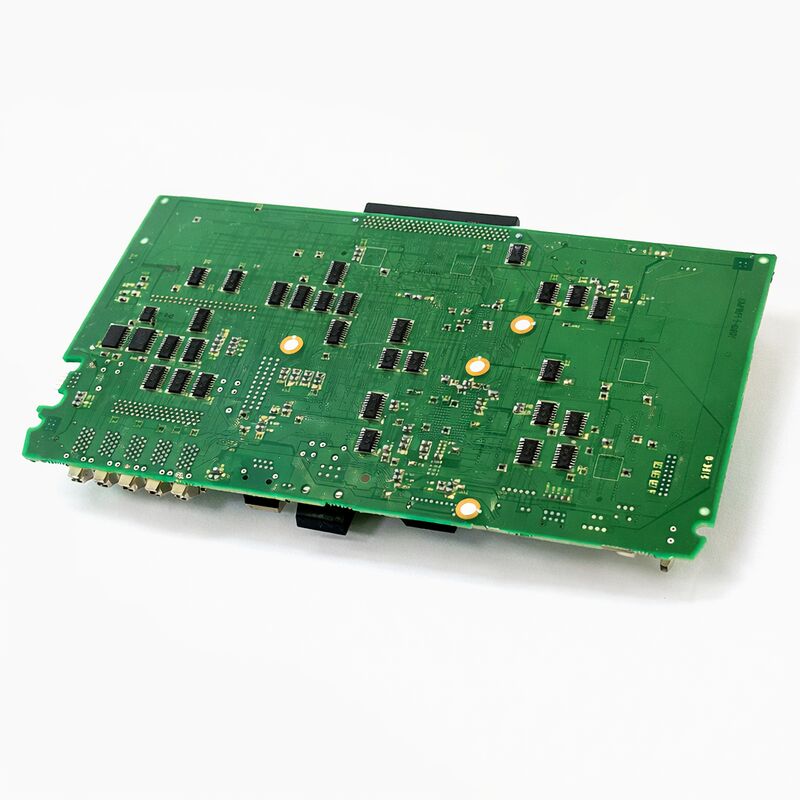

FANUC A16B-3200-0522

Genel bakış

BuFANUC A16B-3200-0522A16B-3200 ana CPU PCB ailesine aittir ve FANUC CNC denetleyicilerinin i serisi "A" nesline hizmet vermektedir. "i" işareti taşıyan ilk nesil,FANUC'un yüksek performanslı, önceki harf serileri (A, B, C) nesillerinden açık mimari yetenekli denetleyiciler.

"i" CNC nesli genişletilmiş interpolasyon yetenekleri, FSSB servis iletişim, entegre grafik,ve bir ağ hazır mimarisi FANUC CNC tasarımı için bir sonraki on yıl boyunca kalıbı belirledi.

Kartın resmi açıklamasında bulunan "bağımsız" işareti, denetleyicinin fiziksel yapılandırmasını tanımlar.

FANUC'un i serisinde, aynı CNC jenerasyonu iki fiziksel konfigürasyonda sunuldu: LCD montaj tipi,CNC işlemci kartları, kompakt bir bütünleşik birim içinde operatör panelinin LCD ekranının arkasına doğrudan monte edilir; ve CNC işlemcisinin ayrı bir LCD/MDI ekran ünitesine bağlı ayrı bir raf veya kabın işgal ettiği bağımsız tip.

Kontrol ünitesinin operatör panelinden uzak bir yere monte edilmesi gerektiğinde bağımsız yapılandırmalar kullanılır.Gerekli I/O sayımı veya seçenek kart sayımı LCD panelin arkasına sığan sayıyı aştığında, veya makinenin tasarımı kontrol elektroniklerini operatör istasyonundan ayrı bir dolaba yerleştirdiğinde.

A16B-3200-0522 bağımsız birimdeki ana tahtadır bağımsız rafdaki diğer tüm levhaların iletişim kurduğu ve tüm CNC kontrol işlevlerini işleyen tahtadır.

Operatör paneline ilişkisi, doğrudan mekanik bir panelde monte edilmek yerine, bağımsız birimin ekran arayüzünden ayrı bir LCD/MDI paneline bir bağlantı kablosu aracılığıyla yapılır.

Ana Özellikler

I-Serisi A Nesli Kontexte ve Önemi

FANUC i serisi "A" işareti, 1990'ların sonlarından beri ortaya çıkan FANUC'un i serisi CNC platformunun ilk neslini tanımlar.

i-A jenerasyonu, önceki C serisinin sahip olmadığı birkaç özelliği sağladı: FSSB optik fiber servo iletişim (analog ± 10V ve daha önceki dijital arayüzleri değiştiren),daha yüksek çözünürlüklü kodlayıcı işleme, karmaşık programların daha hızlı yürütülmesi için gelişmiş blok işleme hızları ve operatör panelini ekranında grafikal araç yolu simülasyonunu destekleyen bir görüntüleme mimarisi.

Bakım mühendisleri için, i-A nesli, 2000'lerin başından ortalarına kadar inşa edilen ve bugün de çalışmaya devam eden önemli bir kurulmuş makine tabanını temsil eder.

Otomobil tedarikçileri, havacılık bileşenleri üreticileri ve genel hassas işleme şirketleri önemli miktarlarda CNC torna, işleme merkezleri,ve i-A denetleyicilerindeki öğütme makineleri.

Bu makineler iyi kurulmuş bakım kalıplarına sahiptir. 15~20 yıllık hizmetten sonra sıklıkla arızalan levhalar, birden fazla makinede aynıdır.A16B-3200-0522'yi FANUC yedek parça pazarında düzenli bir talep ürünü haline getirmek.

Özellikle bağımsız yapılandırma, CNC kontrol ünitesini operatör istasyonundan bağımsız olarak monte etmek için esnekliğe ihtiyaç duyan makine alet üreticileri tarafından tercih edildi.

Bu, operatör konsolunun bir salıncak kol üzerinde olduğu büyük zemin duruşlu işleme merkezleri, operatör panelinin ayrı bir direk üzerinde olduğu palet değiştiricileri olan yatay işleme merkezleri içerir.ve elektrikli kabin ısısının CNC işlemcisinin ekranın arkasına monte edilmesini pratik kılmadığı makineler.

Bağımsız yapılandırma ️ Fiziksel ve Mantıksal Mimarlık

A16B-3200-0522 ile kullanılan bağımsız CNC konfigürasyonunda, denetleyici şasi ana CPU kartı, I/O kartları, servo arayüz kartları, güç kaynağı,ve raf yapısında bulunan herhangi bir opsiyon tahtasıBu rak, operatörün LCD/MDI ekran biriminden fiziksel olarak ayrıdır.

Bir kablo kümesi, iki birimi ekran verilerini ve MDI tuş basmalarını kontrolörden tekrar kontrolörüne taşıyan iki birimi

A16B-3200-0522, rafın ustası olarak hizmet eder: CNC yazılımını yürütür, FSSB üzerinden servo döngüleri yönetir, PMC merdivenini çalışır ve ekran verilerini uzaktan LCD paneline yönlendirir.

Bireysel şasi tasarımı, LCD montaj konfigürasyonundan daha fazla seçenek yuvasına izin verir. Bu, birden fazla I / O kartına, ek iletişim kartlarına (Ethernet, seri),veya genişletilmiş servo kapasitesi bir LCD panelin arkasındaki alanı taşır.

A16B-3200-0522'yi değiştirirken, yedek kart belirli makineye yüklü yazılım sürümü ve donanım revizyonuna uymalıdır.Farklı yazılım sürümleri farklı CNC serilerini destekler (16i-A çok eksenli işleme merkezleri için), 18i-A çoklu yol yeteneğine sahip dönüş merkezleri için, 21i-A daha basit yapılandırmalar için).

Yazılım sürümü, panelin çalıştırıldığında ne yapacağını belirler ve makinenin orijinal yapılandırmasına uymalıdır.

Değiştirme sonrası işletmeye girme

Tüm A16B-3200 serisi yedek kartlar aynı temel şartı paylaşır: yedek kart boş veya fabrika öntanımlı belleği ile gelir,ve tüm makine özel veriler yedekleme geri yüklenmelidir.

Tahta değiştirilmesinden sonra devreye girme sırası şu sırayla gerçekleşir:

İlk olarak, güç kaynağı voltajlarının doğru olduğunu doğrulayın. Specifikasyon dışındaki bir voltaj, yeni panoyu açma sırasında hasarlandırabilir, bu da sorunu çözmek yerine daha da kötüleştirebilir.

İkincisi, yedek panelde doğru yazılım sürümü kurulmamışsa CNC sistem yazılımını (FROM içeriği) yükleyin.

Bu bir bellek kartından yükleniyor ya da sistemin yerleşik kapasitesinden.

Üçüncüsü, tüm CNC parametrelerini değiştirme öncesi yedeklemeden yükleyin.Döner konfigürasyonuYanlış parametrelerle hareket eden akslar makine hasarına neden olabilir.

Dördüncüsü, PMC merdiven programını ve PMC parametrelerini yükleyin.

Bu, eksen hareketi hariç tüm fonksiyonları kontrol eden makine özelliği mantığını geri yükler.

Beşincisi, yedek programlardan parça programlarını ve araç verilerini yükleyin.

Makineyi başlangıç pozisyonuna döndürün ve üretime bırakılmadan önce bir test kesimi veya ölçümle eksen doğruluğunu doğrulayın.

Sık Sorulan Sorular

S1: Bireysel yapılandırmayı ana kart düzeyinde LCD montaj yapılandırmasından ayıran nedir?

Ana kartın kendisi, aynı CNC nesli için her iki konfigürasyonda da aynı donanımdır. Fark şasi ve arka plan tasarımındadır.

LCD montaj yapılandırması, ekran panelinin hemen arkasına monte edilen kompakt bir arka plan kullanır; bağımsız yapılandırma, seçenek panelleri için daha fazla yuva ile daha derin bir raf arka planı kullanır.A16B-3200-0522 bağımsız şasi varyantında kullanılan ana tahttır.

LCD montajlı bir şasiye bağımsız bir ana tablo yerleştirmek (veya tersine) şasiyi tamamen değiştirmeden mekanik ve elektrikli olarak uyumsuzdur.

S2: Makine aralıklı olarak çalışıyordu. Bazı vardiyalarda mükemmel çalıştı, diğer vardiyalarda rastgele alarmlar gösterdi.

Intermittent faults that appear and disappear with temperature cycles — normal in a machine that warms up during production and cools overnight — are often caused by degraded solder joints on through-hole or surface-mount components, entegre devrelerin kendileri yerine.

Bu "soğuk eklem" hataları, tahta oda sıcaklığında olduğunda iyi yürür, termal genişleme eklemi gerektirirken direnç geliştirir ve makine soğudukça geçici olarak temizlenebilir.Aralıklı soğuk eklem hatası olan bir tahta bazen etkilenen lehim eklemlerini yeniden akıtarak veya değiştirerek bileşen düzeyinde onarılabilir, tam bir kart değişimi gerektirmek yerine.

Bunu FANUC'un uzman bir tamir merkezi değerlendirebilir.

S3: A16B-3200-0522 hem 16i-A hem de 18i-A CNC serileriyle çalışabilir mi, yoksa seriye özel mi?

A16B-3200-05xx grubu içinde (i-A bağımsız serisi), farklı parça numarası önekleri tipik olarak farklı CNC serisi yapılandırmalarıyla ilişkili tahtaları belirtir. Örneğin,-0521 ve -0522 i-A jenerasyonunun farklı özel alt-değişikliklerine hizmet verebilir.

Kartın FROM bölgesinde kurulan yazılım, hangi CNC serisinin çalıştığını belirler..

Yanlış yazılım sürümü ile bir tahtaya yerleştirmek, yanlış bir parametreler yapısına ve potansiyel olarak uyumsuz bir servo ve spindle konfigürasyonuna neden olur.

S4: Tahtayı değiştirdikten ve tüm parametreleri yükledikten sonra, iğne hız komutlarına yanıt vermiyor. Ne kontrol edilmelidir?

Parametreler yeniden yüklendikten sonra iğne arızası, neredeyse her zaman yeni kartın donanım hatası yerine bir parametre sorunudur.

Genel nedenler şunlardır: iğne tipi parametri (serial vs analog) yanlış ayarlanmıştır; iğne seri numarası parametri amplifikatöre uymuyor;veya hız komutu çıkış biçimi bağlı amplifier için yanlış.

Döner ile ilgili parametreleri orijinal makine belgelerine göre kontrol edin özellikle döner tipi seçimi, döner amplifikatör model parametresi ve komut çıkış aralığı.

Eğer tahta arızasından önce döner çalışıyordu ve parametreler aynı makinenin yedeklemesinden doğru bir şekilde yüklenmişse, yedekleme eksik olmadığı sürece bu sorunlar ortaya çıkmamalıdır.

S5: Kartonun üzerinde revizyona işaretler var (örneğin, /02A, /03A).

PCB revision suffixes (like /02A or /03A appended after the main part number) indicate hardware revisions made by FANUC to the board during its production life — typically minor changes to improve reliability, üretim sorunlarını düzeltmek veya bileşen değiştirmelerini kabul etmek.

Çoğu durumda, daha sonraki revizyonlar daha önceki revizyonlarla geriye dönük uyumludur ve yerine kullanılabilir.

Bununla birlikte, çok erken revizyona ve çok daha sonraki revizyona bazen farklı yazılım uyumluluğu gereksinimleri olabilir.Aslen yüklenenden daha yeni veya eşit bir revize tercih ederim.

Değişiklik bilinmezse, FANUC'un saygın bir uzmanı, yedek cihazın gönderilmesinden önce uyumluluğu doğrulayabilir.
