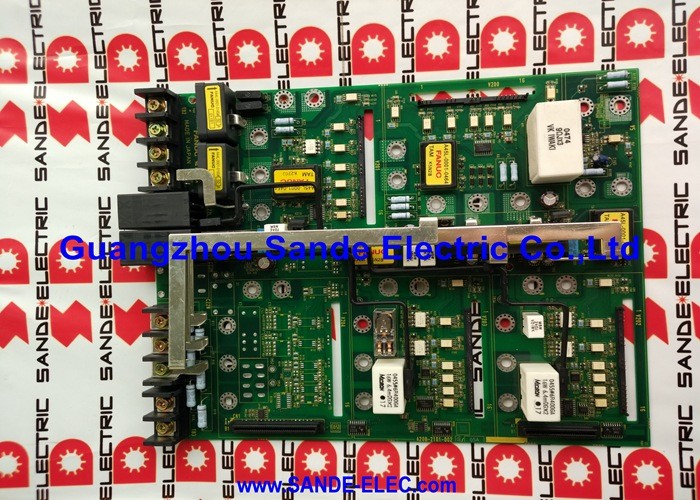

1 PC Yeni Fanuc A17B-3300-0201 Tahta A17B33000201 A17B-33OO-O2O1

FANUC A17B-3300-0201 ∙ 6 Eksenli Yüksek Hızlı I Serisi Servo Modülü

Altı Eksenli FSSB Servo Kontrolü Bir Plug-In Modülünde

The A17B-3300-0201 is the 6-axis hi-speed servo module for FANUC's i-series CNC platform — the plug-in card that manages FSSB communication and servo axis control for all six servo axes served by this moduleDiğer fonksiyonel takma modülleri ile birlikte doğrudan i serisi ana PCB'ye yüklenir: CPU işlemci kartı, grafik modülü ve bellek modülleri (SRAM, DRAM, FROM).

"Hi-Speed", FSSB tabanlı fiber-optik servo iletişim arayüzünü tanımlar. i serisi CNC jenerasyonunda eski Tip A/B PWM paralel kablolamalarını değiştiren yüksek hızlı seri otobüs.Bu modül CNC'den servo amplifier zincirine FSSB iletişim yolunu işliyor ve altı eşzamanlı servo ekseni döngüsünü koordine ediyor.

A17B-3300-0201'nin 6 eksenlik kapasitesi, X, Y, Z, A, B,ve C eksenleri (veya eşdeğer kombinasyonlar) aynı anda kontrol edilir.Altıdan az FSSB eksen gerektiren sistemler için, modül hala doğru kurulumdur.

Ana Özellikler

A17B-3300 Ailesi Axis Count Variants

A17B-3300 serisi içinde, farklı CNC konfigürasyonları için farklı eksen sayımı varyasyonları vardır:

Eksen sayımı uyumluluk kontrol noktasıdır. CNC'ye monte edilen modül, makinenin eksen konfigürasyonuna uymalıdır.Makineye göre daha az eksen kanalına sahip bir modül, FSSB servo iletişimsiz eksenleri bırakır.. Her zaman değiştirme sipariş vermeden önce yüklü modülün eksen sayısını etiketinden doğrulayın.

Sık Sorulan Sorular

S1: Modülün açıklamasında "Hi-Speed" ne anlama geliyor?

Hi-Speed, FSSB (Fiber Servo Serial Bus) arayüzünü tanımlar. FANUC'un i serisi CNC platformunda kullanılan fiber-optik servo iletişim protokolü.Bu modülü, daha eski Tip A / B PWM arayüzü servo kontrol kartlarından ayırır.FSSB arayüzü, CNC'den optik fiber kablosu üzerinden sürücü güçlendirici zincirine tüm altı eksenli servo komutlarını taşır.

S2: Makine sadece dört servo eksenine sahiptir. A17B-3300-0201 (6-eksenli) hala kullanılmalı mı?

Evet, eğer bu makineye yüklü olan modülse. 6 eksen kapasitesi donanım kapasitesidir. kullanılamayan eksen kanalları CNC eksen konfigürasyonunda aktif değildir.CNC parametreleri kaç eksenin aktif olduğunu belirlerKontrol edilen eksenlerin gerçek sayısından bağımsız olarak, makineye şu anda yerleştirilen tam modülü yükleyin.

S3: Hangi alarmlar A17B-3300-0201'nin arızalı olduğunu gösteriyor?

FSSB iletişim alarmları aynı anda birden fazla servo eksenini etkilemektedir, özellikle çalıştırılırken, ortak servo iletişim yolundaki bir hatayı gösterir.Tek bir eksende FSSB alarmı gösterilirken diğerleri normal kalırsaBu modülün arızalanması, genellikle yönettiği altı eksenin hepsini aynı anda etkiler.

S4: A17B-3300-0201'nin değiştirilmesi CNC parametrelerinde değişiklik gerektirir mi?

Servo ekseni parametreleri ve motor tipi ayarları, servo kartın kendisinde değil, CNC'nin SRAM bellek modülünde depolanır.Eksen parametrelerinde değişiklik yapılması gerekmez.Kurulumdan sonra, tüm FSSB fiber bağlantılarının tamamen oturduğunu ve güçlendirilme sırasında FSSB iletişim alarmlarının olmadığını doğrulayın.

S5: A17B-3300-0200 (8 eksenli) A17B-3300-0201 (6 eksenli) yerine kullanılabilir mi?

Bu, CNC donanım ve yazılım konfigürasyonunun bu konumda 8 eksenli modülü desteklediğini onaylamayı gerektirir.Farklı eksen sayıları arasındaki modül değiştirmesi doğrulanmış bir doğrudan değişim değildir. CNC'nin FSSB topoloji konfigürasyonunun değişimi yansıtması gerekebilir.Çapraz değişken değiştirme denemesinden önce makinenin CNC donanım belgeleri ile uyumluluğu onaylayın.
