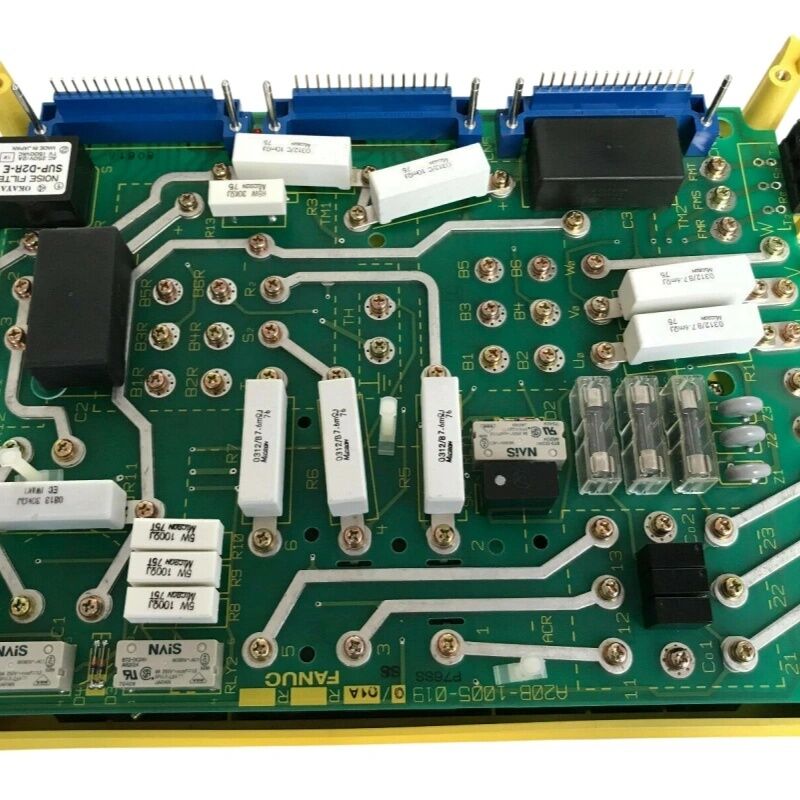

Fanuc A20B-1005-0190 PC kartı A20B10050190 A2OB-1OO5-O19O

FANUC A20B-1005-0190 | Mil Kontrol Kartı — AC Mil Amplifikatör Sistemleri

Parça Numarası: A20B-1005-0190

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Mil Kontrol Kartı

Kart Serisi: A20B-1005

Bu Kart Ne İşe Yarar

A20B-1005-0190, bir FANUC AC mil sürücüsünün içindeki kontrol kartıdır. CNC'nin mil komutu ile gerçek motor çıkışı arasındaki mantığı yönetir; CNC'den hedef RPM'yi okur, bunu gerçek hız geri bildirimiyle karşılaştırır, PWM çıkışını ayarlar ve akım, sıcaklık ve enkoder sinyallerini gerçek zamanlı olarak izler.

Bu bir kontrol bölümü kartıdır, güç kademesi kartı değildir. Bu ayrım teşhis için önemlidir. Güç kademesi, yüksek motor akımlarını anahtarlayan IGBT transistörlerini içerir. Kontrol kartı, bu transistörlere ne zaman anahtarlama yapacaklarını söyleyen elektroniğidir. Hızlanma sırasında aşırı akım alarmları, düzensiz hız gibi görünen birçok mil arızası aslında kontrol elektroniğinden kaynaklanır. Kontrol kartındaki arızalı bir kapı sürücü IC'si, güç transistörlerine yanlış zamanlama darbeleri gönderir ve sonuç bir transistör arızası gibi görünür. Bu durumlarda kontrol kartını değiştirmek doğru ilk adımdır.

A20B-1005 serisi, bu sürücüler için doğru sinyal arayüzü, koruma mantığı ve iletişim protokolü ile belirli FANUC AC mil sürücü yapılandırmalarına uyumlu kontrol kartlarını kapsar.

Değişim Sonrası

Yedek bir kontrol kartı takarken sürücü parametrelerini doğrulayın. Kontrol kartı motora özel ayarları saklar; nominal akım, hız kalibrasyonu, uygulama parametreleri. Önceki kart özel ayarlara sahipse, mili üretime geri döndürmeden önce kaydedilmiş bir parametre listesinden geri yükleyin. Bu adımı atlamak, değişim sonrası sorunların en yaygın nedenidir.

Anahtar Özellikler

SSS

S1: Mil hızlanma sırasında aşırı akım alarmı gösteriyor. Güç transistörleri iyi durumda. Bu kart sebep olabilir mi?

Evet. Kontrol kartındaki arızalı bir kapı sürücüsü, çıkış transistörlerinin yanlış anahtarlama yapmasına neden olarak, transistörlerin kendileri hasar görmemiş olsa bile aşırı akım tespitini tetikleyen bir akım artışına neden olur. Yük altında test etmeden önce kontrol kartını değiştirin ve parametreleri doğrulayın.

S2: Kesme sırasında mil hızı dalgalanıyor. Motor ve enkoder hasarsız görünüyor. Neler kontrol edilmeli?

Sağlam bir mekanik sistemle hız dalgalanması, kontrol kartındaki hız regülatörünü veya geri bildirim işlemesini işaret eder. Önce kartın girişindeki temiz enkoder darbelerini doğrulayın. Ardından hız regülatörü kazanç parametrelerini gözden geçirin. Her ikisi de doğruysa, kartın regülatör devresinde bileşenler bozulmuş olabilir.

S3: Kart değişiminden sonra mil çalışıyor ancak oryantasyon tamamlanmıyor. Neden?

Oryantasyon, sürücüdeki enkoder Z-darbesine ve oryantasyon parametrelerine bağlıdır. Bu parametrelerin orijinal yapılandırmadan aktarıldığını doğrulayın. Parametreler doğruysa, Z-sinyalinin yedek kartın doğru giriş terminaline ulaştığını doğrulayın.

S4: Sürücü kendi kendini testini geçiyor ancak ilk CNC hız komutunda hata veriyor. Bu ne anlama geliyor?

Normal kendi kendini testi ancak ilk CNC komutunda hata vermesi, kontrol kartındaki iletişim arayüzünün CNC'den gelen seri komutu doğru yorumlayamadığını gösterir. Önce CNC ve sürücü arasındaki kablolamayı doğrulayın. Kablolama iyiyse, kartın iletişim devresi arızalıdır.

S5: Bu kart önleyici yedek olarak nasıl saklanmalı?

Neme uzak, stabil oda sıcaklığında, antistatik ambalajda saklayın. Saklamadan önce, takılı olan kartın parametre ayarlarını kaydedin; belgelenmiş parametrelere sahip bir yedek, yedek gerektiğinde kurtarma süresini yarıya indirir.
