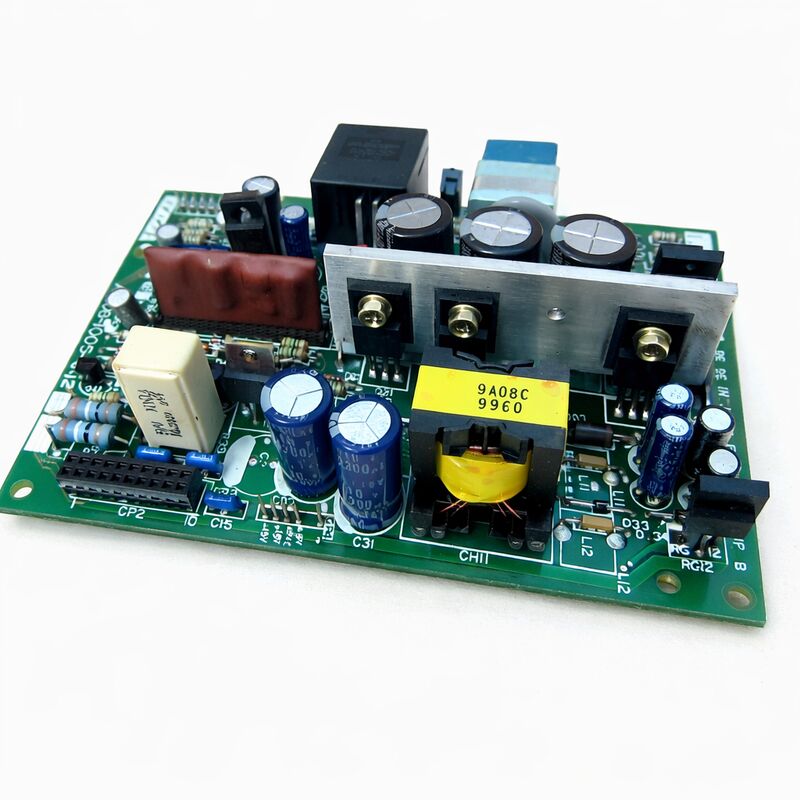

FANUC A20B-1005-0420 | Güç Kaynağı PCB'si — Seri 16B / 18B / 21B / 210B CNC Kontrol Cihazları İçin, 24VDC Girişli, Tip C (16B/18B) / Tip B (21B/210B), Japonya Menşeli

Genel Bakış

FANUC A20B-1005-0420 , FANUC'un Seri 16B/18B/21B nesli CNC kontrol cihazları için güç kaynağı PCB'sidir — önceki analog A serisi kontroller ile sonraki i serisi dijital kontroller arasında köprü kuran ve 1990'larda FANUC CNC'nin küresel takım tezgahı üretiminde baskın seçenek olduğu dönemi temsil eden "B serisi" nesli.

A20B-1005-0420'nin 24VDC giriş tasarımı, önceki FANUC kontrol cihazı nesillerinde kullanılan PSU yaklaşımından kasıtlı bir mimari kaymayı temsil ettiği için anlaşılmaya değerdir.

Daha önceki FANUC güç kaynağı tasarımları (Seri 16A ve 15A kontrol cihazlarındaki gibi) doğrudan AC şebeke girişini kabul eder ve PSU kartında kendi doğrultma ve güç faktörü düzeltme aşamalarını içerirdi.

B serisi yaklaşımı, bu birincil güç aşamasını CNC kontrol cihazının PSU kartından çıkarıp ayrı, harici bir 24VDC güç kaynağına taşıdı — tipik olarak makinenin elektrik kabininde başka bir yere monte edilmiş özel bir anahtarlamalı güç kaynağı.

Bu mimari değişikliğin nedenleri pratiktir. Birincil güç dönüşümünü CNC kontrol cihazının dahili PSU kartından ayırarak, FANUC CNC kartını basitleştirdi — A20B-1005-0420 yalnızca sağlanan 24V'tan CNC'nin mantık ve analog devrelerinin gerektirdiği daha düşük regüle edilmiş voltajlara DC-DC dönüşümünü işlemek zorundadır.

Bu sayede kart daha küçüktür, daha az ısı üretir ve daha güvenilirdir.

Karta beslenen 24VDC güç kaynağı, makine I/O anahtarlama geçişlerinin CNC'nin dahili güç kaynağına bağlanmasını önlemek için tipik olarak makinenin diğer 24VDC devrelerinden (sensörler, solenoidler, kontaktörler) izole edilir.

Anahtar Özellikler

B Serisi Güç Mimarisi — A20B-1005-0420 Nasıl Yer Alıyor

FANUC Seri 18B ve 21B kontrol cihazı rafında, güç kaynağı tertibatı iki katmandan oluşur. Alt katman, 24VDC girişi, CNC'nin dahili güç veri yolu ve makinenin G/Ç devreleri (giriş modülleri, çıkış modülleri, röle arayüzü) arasındaki arayüzü işleyen daha büyük bir kart olan G/Ç PSU kartıdır.

G/Ç PSU kartının üzerine doğrudan piggyback düzeninde monte edilen üst katman, CNC'nin mantık, bellek, servo arayüzü ve ekran elektroniklerinin gerektirdiği hassas regüle edilmiş DC raylarını üreten kart olan A20B-1005-0420'dir.

Bu iki katmanlı düzen, arıza bulma sırasında kartların ayrılmasına olanak tanır. CNC'nin operatör paneli ışıkları ve G/Ç işlevselse (G/Ç PSU kartının makine arayüz devrelerine 24V sağladığını gösterir) ancak CNC'nin CPU ve bellek modülleri başlatılmıyorsa (mantık besleme raylarında bir arızayı gösterir), arıza üstteki A20B-1005-0420 kartına lokalize edilir.

Tersine, hem makine G/Ç'si hem de CNC mantığı aynı anda arızalanırsa, arıza tüm tertibatı besleyen 24VDC güç kaynağında olabilir.

0420 varyantı (16B/18B için Tip C, 21B için Tip B büyük kapasite), iki yaygın varyantın daha ağır hizmet tipi olanıdır — kardeş modeli olan -0421'den (21B için küçük kapasiteli Tip B ve 18C/16C için Tip C) daha fazla akım kapasitesi sağlar.

Daha fazla G/Ç'ye, daha büyük servo sistemlerine veya daha yüksek güçlü ekran ünitelerine sahip makineler, daha yüksek kapasiteli -0420 varyantını gerektirir.

Tam yük altında besleme rayı düşüşüne neden olabilir — operasyonel yük altında besleme voltajlarını ölçmeden izlenmesi zor olan aralıklı alarmların yaygın bir nedeni.

Güç Kaynağı Arızası — 16B/18B/21B Bağlamında Belirtiler

B serisi CNC neslinde güç kaynağı arızaları, deneyimli bakım mühendislerinin tanıdığı karakteristik kalıplarla ortaya çıkar:

CNC ölü görünüyor: Ekran yok, CNC soğutma fanından yanıt yok, herhangi bir kartta LED aktivitesi yok.

Bu, tam bir güç kaynağı arızasına işaret eder — önce giriş terminalindeki 24VDC güç kaynağını kontrol edin, ardından PSU kartlarındaki sigortaların atmış olup olmadığını kontrol edin, ardından A20B-1005-0420'nin kendisinden şüphelenin.

CNC kısmen başlatılır sonra durur: CNC önyüklemeye başlar — ana karttaki LED'ler kısa süreliğine yanar, ekran bir başlangıç ekranı gösterir, sonra durur ve bir sistem alarmı gösterir.

Bu, hafif yük akımını sağlayabilen (çoğu modül henüz aktif değilken başlatma sırasında) ancak tam yük altında kararlı voltajı koruyamayan bir güç kaynağını düşündürür.

Tüm modüller aktifken 4.75V'un altına düşen ancak CNC erken önyükleme aşamasındayken 5.05V okuyan bir rayı, yetersiz akım kapasitesine sahip bir beslemeyi doğrular.

Ortam sıcaklığıyla ilişkili aralıklı sistem alarmları: CNC soğukken düzgün çalışır ancak 30-60 dakika çalıştıktan sonra rastgele alarmlar (bellek parite hataları, sistem alarmları) üretir.

Bu, klasik elektrolitik kapasitör yaşlanma belirtisidir — kapasitörler soğukken daha iyi performans gösterir ve ısındığında artan ESR sergiler, bu da besleme rayının çalışma sıcaklığında artan dalgalanma geliştirmesine neden olarak bellek ve mantık devrelerini bozar.

Pil arızasından kaynaklanmayan 910 alarmı (SRAM parite hatası): SRAM pili iyi olarak doğrulanmış ancak 910 alarmı aralıklı olarak görünüyorsa, bir sonraki şüpheli besleme voltajı dalgalanması sorunudur — CMOS SRAM devreleri besleme voltajı dalgalanmasına duyarlıdır ve bozulmuş kapasitörlere sahip bir PSU, besleme voltajı nominal tolerans bandından çıksa bile parite hatalarına neden olacak kadar dalgalanma üretebilir.

Önleyici Bakım ve Değişim Seçenekleri

A20B-1005-0420, sistemdeki diğer tüm kartlara güç sağlama rolü nedeniyle FANUC B serisi bakım ekosisteminde en sık servis verilen kartlardan biridir — performansındaki herhangi bir bozulma tüm kontrol cihazını etkiler.

Uzman FANUC servis merkezleri, belirtilen arızadan bağımsız olarak, PSU revizyonu sırasında standart uygulama olarak tam kapasitör değişimini içerir.

Bu önleyici yaklaşım ekonomik olarak mantıklıdır: kapasitör değişimi bir onarıma minimum maliyet ekler, ancak en yaygın gelecekteki arıza modunu makineyi atölyeye geri getirmeden ortadan kaldırır.

Değişim hizmetleri (arızalı kart karşılığında yenilenmiş test edilmiş bir birim gönderme, genellikle 6-12 aylık garanti ile) makine kesinti süresini en aza indirmek için en pratik yoldur.

Seri 18B veya 21B kontrollerle donatılmış birden fazla makineye sahip tesislerde, sahada bir yedek A20B-1005-0420 bulundurmak standart uygulamadır — parça yeterince yaygındır, bu nedenle yatırım, plansız bir makine duruşunun günlük üretim kaybına karşı kolayca haklı çıkarılabilir.

SSS

S1: A20B-1005-0420 "büyük kapasiteli" bir varyant olarak tanımlanıyor. -0421'e kıyasla tam olarak ne daha büyüktür?

0420, regüle edilmiş raylarında -0421'den daha yüksek toplam çıkış akımı sağlar. B serisi için FANUC'un güç kaynağı mimarisinde, aynı form faktörü kartı, farklı akım derecelendirmeleri sağlayarak farklı kontrol cihazı yapılandırmalarına hizmet eder.

Daha fazla G/Ç modülüne, daha yüksek güçlü servo amplifikatör bağlantılarına veya daha büyük ekran ünitelerine sahip kontrol cihazları PSU'dan daha fazla akım çeker; -0420'yi (büyük kapasite) gerektirirler.

Daha az modüle sahip daha basit kontrol cihazları daha az akım çeker ve -0421'i (küçük kapasite) kullanır.

Orijinal makine yapılandırma belgelerindeki parça numaraları, belirli makine için hangi varyantın doğru olduğunu doğrular.

S2: 24VDC besleme voltajı toleransı A20B-1005-0420'nin çalışmasını etkileyebilir mi?

Evet. A20B-1005-0420'ye giren 24VDC, kartın belirtilen giriş toleransı dahilinde kalmalıdır — tipik olarak 24VDC ±%10 (21.6V ila 26.4V). Minimumun altındaki besleme voltajları, dahili DC-DC dönüştürücülerin düzenleme aralığının dışında çalışmasına neden olarak çıkış rayı kararlılığını azaltır.

Maksimumun önemli ölçüde üzerindeki voltajlar, kartın giriş korumasını ve anahtarlama bileşenlerini hasar verme riski taşır.

24VDC beslemesi, PSU kartının giriş terminallerinde (güç kaynağı ünitesinin kendisinde değil, kablo voltaj düşüşünü hesaba katmak için) ölçülmeli ve PSU kartının arızalı olduğu sonucuna varmadan önce spesifikasyona uygun olduğu doğrulanmalıdır.

S3: A20B-1005-0420'yi değiştirdikten sonra CNC, 910 alarmı (SRAM parite hatası) gösteriyor. Bu, değiştirilen kartın hatası mı?

Bir PSU kartı değişiminden hemen sonra 910 alarmı, kart arızasından ziyade bir besleme voltajı sorununu düşündürür — yeni kart, orijinal kartın maskelediği bir SRAM pili sorununu ortaya çıkarabilecek biraz farklı çıkış özelliklerine sahip olabilir veya değiştirilen kart, SRAM voltaj hassasiyeti sorunlarına neden olan marjinal bir çıkışa sahip olabilir.

Önce SRAM pili voltajını kontrol edin.

Ardından, sistem tam yüklüyken +5V ve ±15V raylarını ölçün. Tüm voltajlar spesifikasyona uygunsa ve pil iyiyse, yedekten CNC parametrelerini yeniden yükleyin — SRAM verileri, değişim prosedürü sırasında bozulmuş olabilir (özellikle makine bir SRAM modülü kurulum adımı sırasında kapatıldıysa).

S4: A20B-1005-0420, FANUC Seri 20 kontrol cihazlarıyla da uyumlu mu, yoksa sadece 21B ile mi?

Seri 21B ve Seri 20 farklı donanım nesilleridir ve farklı raf mimarilerine sahiptir.

A20B-1005-0420, Seri 21B (ve ilgili varyantları 210-B) için özel olarak tasarlanmıştır. Seri 20 farklı bir PSU tertibatı kullanır.

PSU değişimi siparişi vermeden önce belirli CNC sistemi varyantını — Seri 20'ye karşı Seri 21 — orijinal donanım belgelerine göre doğrulayın, çünkü iki sistem PSU düzeyinde değiştirilemez.

S5: Kartın arızalı olduğunu düşünmeden önce A20B-1005-0420'deki hangi sigortalar kontrol edilmelidir?

A20B-1005-0420, tipik olarak giriş 24VDC hattını ve bazı yapılandırmalarda bireysel çıkış raylarını koruyan bir veya daha fazla kart üzerinde monte edilmiş sigorta içerir.

Bu sigortalara kart raftan çıkarıldığında erişilebilir.

Atmış bir giriş sigortası, tam bir kart arızasıyla aynı şekilde sunulur — çıkış voltajı yok, LED aktivitesi yok — ancak sigortanın değiştirilmesiyle çözülür (ve onu atan aşırı akım olayına neyin neden olduğunu belirleyerek).

Kartın güç dönüştürme devresinin arızalı olduğunu düşünmeden önce tüm kart üzerindeki sigortaları görsel olarak ve bir süreklilik test cihazıyla kontrol edin.

Değiştirildikten hemen sonra tekrar atan bir sigorta, PSU'nun güvenli bir şekilde çalışabilmesinden önce çözülmesi gereken gerçek bir aşırı akım hatasına işaret eder.
