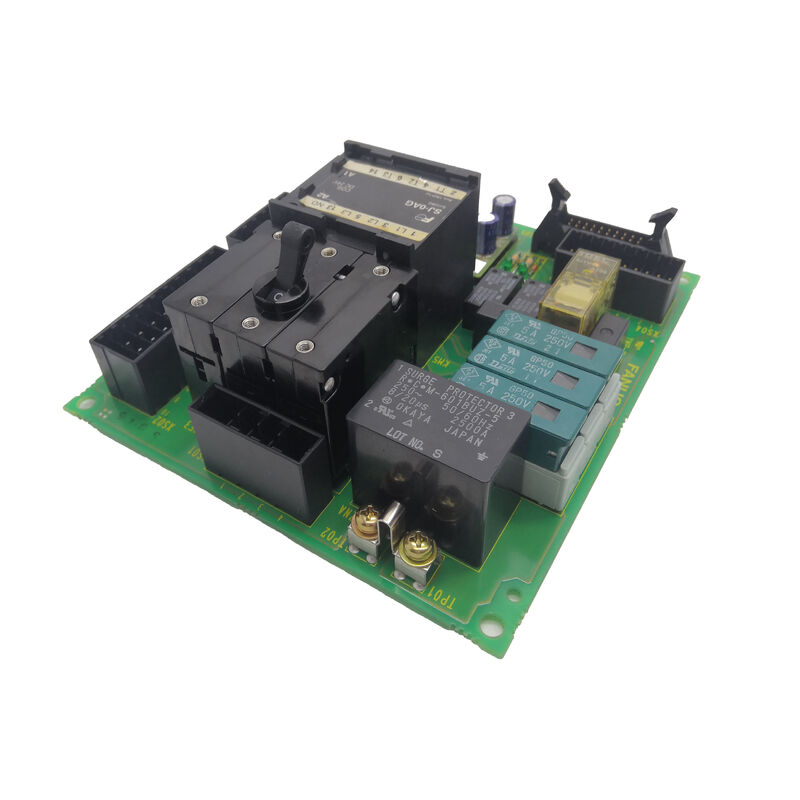

FANUC BOARD UNIT A20B10060489 A2OB-1OO6-O489 A20B-1006-0489

A20B-1006-0489 FANUC Alpha SPM-30 Spindle Amplifier Power PCB A06B-6088-H230 / Japonya / A20B-2902-0390 ve A16B-2202-043x ile

SPM Alpha Sistemindeki Döner Sürücü Modülü

FANUC Alpha serisi tahrik dolabında, SPM (Spindle Power Module) alet makinesinin ana spindle motorunu çalıştırır.SPM, PSM'den ( Güç Tedarik Modülü) DC otobüs voltajı alır ve spindle motoru için değişken frekanslı AC çıkışına dönüştürür.

SPM-30, genel amaçlı işlemlerin geniş bir yelpazesini kapsayan 22-30kW aralığındaki spindle motor boyutlarına sahip işleme merkezleri için tipik bir güç seviyesine sahip 30kW'lık bir spindleyi işliyor.

SPM-30 modülünün içinde, üç farklı PCB birlikte çalışır:

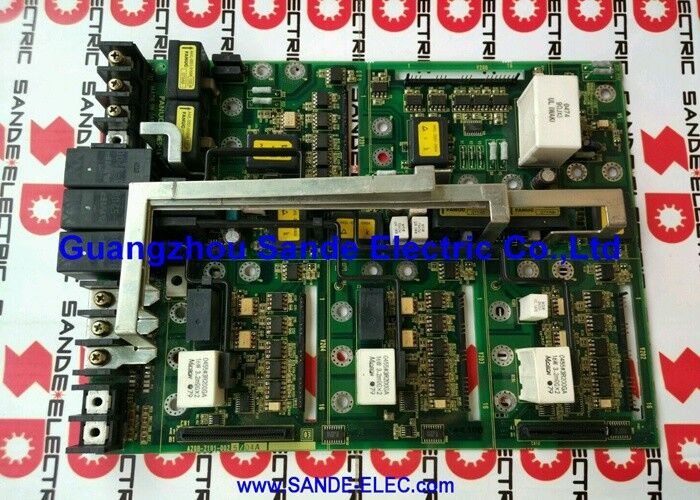

Güç panosu (A20B-1006-0489):Birincil kablolama ve güç yönlendirme PCB'si. Yüksek akım bağlantılarını taşıyor. DC otobüs girişi, üç fazlı AC çıkışı iğne motoruna ve güç cihazı arayüzlerine.

Ateşleme tahtası (A20B-2902-0390):IGBT anahtarlama cihazları için kapı tahrik impulsları üretir.Ateşleme tahtası, kontrol kartı komutlarını, spindle hızı ve tork kontrolü için gerekli olan mikrosaniye hassasiyetli kapı sinyalleri haline çevirir.

Kontrol kartı (A16B-2202-043x veya A16B-2203-033x):Zeka katmanı, CNC'den iğne hızı komutlarını alır, hız ve akım kontrol döngülerini çalışır, kodlayıcı geri bildirimlerini işler ve ateşleme tahtasına komut verir.

Anahtar Ürün Bilgisi

30kW Spindle Output Bu Güç Seviyesi Neyi Kapsar

SPM-30 modülü, 30kW'lık sürekli spindle çıkışı için değerlendirilmiştir.

• Yüksek hızlarda orta spindle torklu yüksek hızlı işleme merkezleri
• Genel amaçlı dikey işleme merkezleri, spindle aralığı 15.000-20.000 RPM
• Orta torkta sürekli güç gerektiren yatay işleme merkezleri

30kW değer, toplam sürekli çıkış gücüne atıfta bulunur. Hızlanma geçicilikleri sırasında kısa süreli zirve gücü tipik olarak bu değeri aşar.

Uygulama Senaryoları

SPM-30 güç panosu hatası:Bir işleme merkezi spindle sürücüsü, motor veya mekanik yükle ilişkili olmayan kalıcı bir aşırı akım alarmı üretir.A20B-1006-0489 güç panosu hatası olarak tanımlanmıştırTahtayı değiştirmek, fiyonkın normal çalışmasını geri getirir.

SPM-30 modülü servisi:Planlı bir spindle tahrik modülü tadilatı sırasında, A20B-1006-0489 güç tablosu, yüksek saatlerde bir spindle tahrik sistemi için tam bir PCB yenilenmesinin bir parçası olarak ateşleme tablosu ile birlikte değiştirilmiştir.

Hata sonrası restorasyon:Bir spindle modülü, DC otobüsünün aşırı voltaj olayından sonra iç hataya maruz kalır. Güç panosu görünür bileşen hasarı gösterir. A20B-1006-0489 değiştirme,ateşleme tahtası ve kontrol kartının doğrulanması ile birleştirilmiştir., iğne modülünü tam çalışma özelliklerine geri getirir.

Sık Sorulan Sorular

S1: A20B-1006-0489 ayrı satılıyor ve monte ediliyor mu yoksa sadece tam bir modülün bir parçası olarak mı?

Bazı servis kuruluşları, A20B-1006-0489'u tamir düzeyinde değiştirmek için bireysel bir tablo olarak sunar.Yalnızca tüm A06B-6088-H230 modülünü tek başına PCB'yi değil, bir montaj olarak tedarik edinBireysel kart tedarikinin veya tam modül tedarikinin doğru yaklaşım olup olmadığı hata teşhisine bağlıdır: tek bir onaylanmış kart arızası bireysel PCB değiştirilmesini destekler;Modülün yaygın hasarı (çoklu paneller), güç cihazları) daha iyi tamamen modül değiştirme ile çözülür.

S2: A20B-2902-0390 ateşleme tahtasının işlevi nedir ve A20B-1006-0489 ile nasıl etkileşime girer?

Ateşleme tahtası, SPM-30'un çıkış aşamasındaki IGBT transistörleri için kapı tahrik sinyalleri (PWM darbeleri) üretir.Kapı tahrik sinyalleri güç panosundan (A20B-1006-0489) geçerek IGBT kapı terminallerine ulaşır.. Eğer ateşleme tahtası yanlış kapı zamanlamasını oluşturursa, güç tahtası bu yanlış sinyalleri güç cihazlarına iletir. Bu da akım dengesizliğine, aşırı ısınmaya veya bileşen arızalarına neden olur.Hata teşhisi sadece bir tane değiştirmeden önce her iki panelin de düzgün çalıştığını doğrulamalıdır.

S3: SPM-30 (A06B-6088-H230) yeni A06B-6102-H230 varyantından nasıl farklı?

Her ikisi de A20B-1006-0489 güç kartını kullanır, ancak farklı kontrol kartı revizyonları ve yazılım sürümleri ile. A06B-6088 serisindeki H230, A16B-2202-043x serisindeki kontrol kartlarını kullanır;A06B-6102-H230, güncellenmiş firmware ile A16B-2203-033x serisinin kontrol kartlarını kullanır (ROM sürümü 9D20 veya daha yeni)Güç panosu, motor sürücüsü donanımının aynı olması nedeniyle bu varyasyonlar arasında ortak bir özelliktir.

S4: SPM-30 modülü hangi koruma özelliklerini sağlar?

SPM-30, aşırı akım (çıkış akımı sınırları aşan), DC otobüs aşırı voltajı (PSM veya yenilenme), fazdan faz ve fazdan yere kısa devreye karşı korur.Aşırı sıcaklık (sıcaklık havuzu sıcaklık izleme)Bu korumalar üç tahta yığını boyunca uygulanır: kontrol kartı çoğu durumu izler ve hatada kapı darbelerini devre dışı bırakmak için ateşleme tahtasına komut verir.;Güç panosu termistor bağlantıları yoluyla termal izlemeye katkıda bulunur.

S5: Güç panosunun hatasını gösteren alfa SPM alarm kodları nelerdir?

FANUC Alpha SPM alarmları, güç panosu sorunları ile ilgili şunları içerir: SPM alarmı 24 (IPM alarmı ¢ akıllı güç modülü hatası,IGBT geçit sürücüsünü veya güç panosundan geçen güç aygıtı hatasını gösterir); SPM alarmı 01 (motör aşırı akım); ve SPM alarmı 12 (sıcaklık havuzu aşırı ısı). Tek seferlik aşırı akım alarmları geçici yük piklerinden kaynaklanabilir,Ancak sürekli veya hemen tekrar eden alarmlar özellikle IPM alarmları motor veya dış hatası belirlenmemiş olan elektrik panelini değiştirme adayı olarak gösterir.
