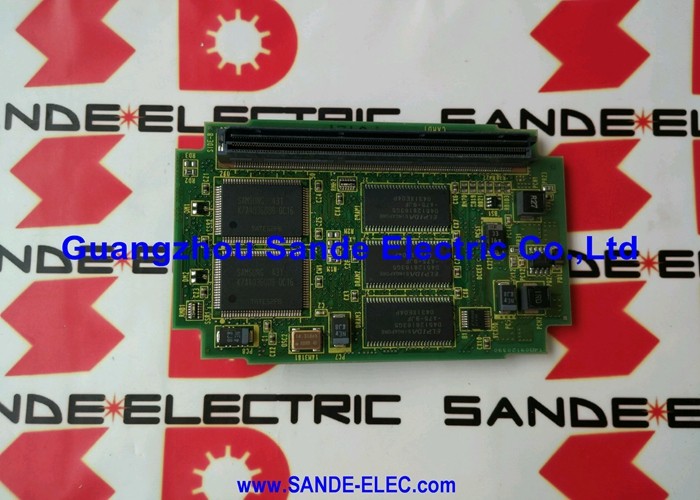

FANUC A20B-2000-0170 | Zero-C Kontrol Ana PCB — 32-Bit, Seri 0MC / 0TC / 0MD / 0TD, Üretimden Kaldırıldı

Parça Numarası: A20B-2000-0170

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Ana Kontrol PCB'si (Anakart)

Mimari: 32-bit, Bölünmüş mimari

Uyumlu Sistemler: FANUC Seri 0MC, 0TC, 0MD, 0TD (Zero-C)

Desteklenen Yapılandırmalar: 0-T, 0-M, 0-W, 0-P, 0-G

Üretim Durumu: Üretimden kaldırıldı; halefi A20B-2000-0175

Ağırlık: 5,36 lbs (yaklaşık 2,43 kg)

Genel Bakış

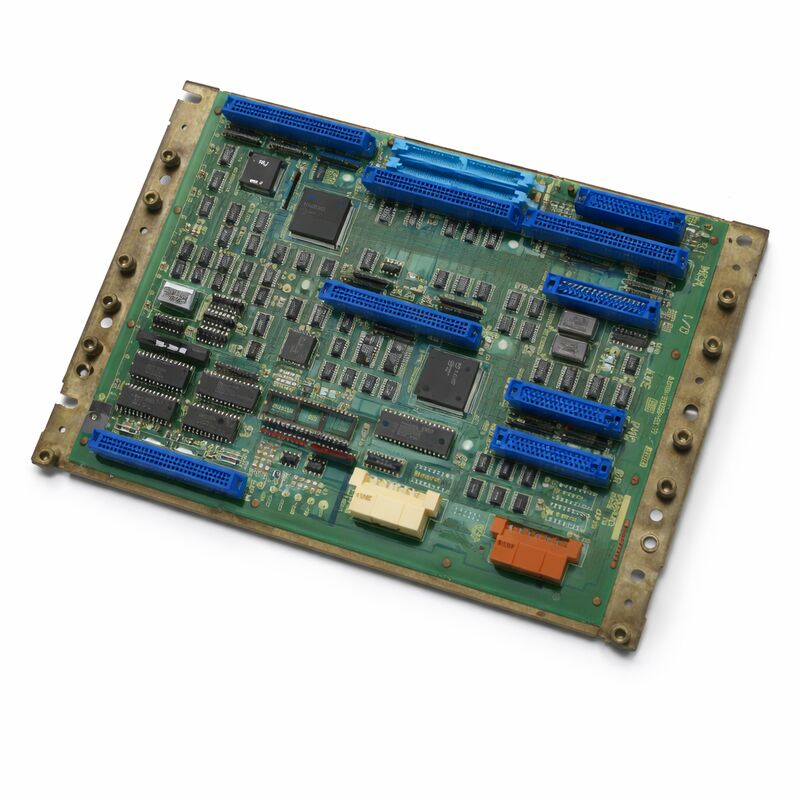

A20B-2000-0170, FANUC Seri Zero-C CNC kontrol cihazının ana kontrol PCB'si — anakartıdır. Tüm Zero-C kontrol cihazının üzerine inşa edildiği merkezi karttır. FANUC'un kendi terminolojisinde bu, Zero-C platformunun neslini ve yeteneğini tanımlayan ana 32-bit PCB'dir.

Zero-C, FANUC'un en başarılı ve yaygın olarak kullanılan CNC kontrol cihazı nesillerinden biriydi.

Üretim dönemi boyunca torna merkezlerine (0TC, 0TD), işleme merkezlerine (0MC, 0MD) ve küresel takım tezgahı endüstrisindeki diğer çeşitli makine türlerine girdi.

Sonuç, dünya çapındaki üretim tesislerinde çalışmaya devam eden devasa bir Zero-C makine tabanıdır. Bu kontrol cihazlarından birinin ana kartı arızalandığında, A20B-2000-0170 onu eski haline getiren yedektir.

Kart yarım boyuttadır — önceki 0-B nesli ana kartlarından daha küçüktür.

Zero-C'nin takılabilir çevre kartları için bir arka panel görevi görür. Minimum yapılandırma üç çevre kartı gerektirir: bir bellek kartı, bir eksen kartı ve bir G/Ç kartı. Daha büyük yapılandırmalar bir grafik işlemci, bir PMC-M kartı, 5. ve 6. eksenler için ek eksen kartları ve DNC iletişimi için bir PC kaseti ekler.

Bu genişletilebilirlik — aynı ana kartı birçok farklı makine yapılandırmasına uyarlama — Zero-C'yi makine üreticileri için son derece yapılandırılabilir bir platform haline getirdi.

Bu kart FANUC tarafından üretilmekten kaldırılmıştır. Halefi A20B-2000-0175'tir.

Temin ederken, sipariş vermeden önce takılı çevre kartları ve sistem yazılımı ile uyumluluğu doğrulayın.

Anahtar Özellikler

Bölünmüş Mimari — Dağıtılmış İşlem

A20B-2000-0170'in belirleyici tasarım özelliği bölünmüş mimarisidir. Daha önceki FANUC CNC ana kartlarının çoğu işlemi tek bir büyük kartta yoğunlaştırmasının aksine, Zero-C ana kartı, paylaşılan bir arka panel aracılığıyla işlemi çevre kartlarına dağıtır.

Ana kart, çekirdek CNC işlevlerini — NC program yorumlayıcısını, enterpolasyon hesaplamalarını ve koordinat yönetimini — işler. Eksen kartı, atanan eksenler için servo komut üretimi ve geri besleme işlemesini işler.

Bellek kartı, program depolama ve geri alma işlemlerini işler. PMC-M kartı (takıldığında) makine merdiven mantığını bağımsız olarak işler.

İşlemin bu dağılımı birkaç pratik fayda sağladı. Her kart, belirli işlevi için optimize edilebilirdi.

Arızalanan bir eksen kartı, tüm NC işlevini devre dışı bırakmadı. Ve modüler mimari, aynı ana kartın, çevre kartlarının karışımını arka panele takarak basit 2 eksenli tornalamadan karmaşık 5 eksenli işlemeye kadar yapılandırmalara hizmet etmesini sağladı —

Zero-C — FANUC Kontrollerinin İsviçre Çakısı

Zero-C'nin yapılandırılabilirliği dönemi için dikkate değerdi. Aynı A20B-2000-0170 ana kartı, 2 eksenli ve seri bir iş miline sahip basit bir takım tezgahı tornası veya 5 eksenli, C eksenli, canlı takım ve punta kontrollü karmaşık bir tornalama-freze merkezi için hizmet verebilirdi.

Çevre kartı seçimi, parametre yapılandırması ve sistem yazılımı sürümü, herhangi bir kurulumun yeteneğini belirledi.

Bu yapılandırılabilirlik, Zero-C'nin her işleme disiplininde yüzlerce farklı makine üreticisinden gelen makinelerde görünmesini sağladı.

0-T yapılandırması tornaları hizmet verdi. 0-M yapılandırması işleme merkezlerini hizmet verdi.

0-W yapılandırması tel erozyon makinelerini hizmet verdi. 0-P yapılandırması delik preslerini hizmet verdi. 0-G yapılandırması taşlama makinelerini hizmet verdi.

Hepsi aynı ana kart platformundan çalıştı.

Bakım için pratik sonuç, değiştirme A20B-2000-0170 kartlarının, çevre kartları ve sistem yazılımı doğru şekilde eşleştirildiği sürece, aynı kontrol nesline sahip makineler arasında aktarılabilir olmasıdır.

Devre dışı bırakılmış bir 0MC'den gelen bir kart, donanım ve yazılım uyumluluğu doğrulandığı takdirde çalışan bir 0TC'de geçerli bir yedek olabilir.

Ana Kartı Değiştirme — Ne Beklemeli

Ana kartın kendisinde makineye özgü veri bulunmaz — bu bir işlemci kartıdır. Makineye özgü veriler (parametreler, programlar, PMC merdiveni, takım ofsetleri) bellek kartının SRAM'inde ve FROM'unda saklanır.

A20B-2000-0170'i değiştirirken, bu veriler genellikle takılı kalan bellek kartında korunur.

Ancak, bakım öncesi tam bir veri yedeklemesi bir bellek kartına veya harici bir cihaza her zaman doğru uygulamadır.

SRAM pili marjinalleşmiş ve kart değişimi sırasında boşalmışsa, bellek kartı takılı kalsa bile SRAM içeriği kaybolabilir.

Bilinen iyi bir yedek, bu kaybı bir kriz yerine kurtarılabilir bir olay haline getirir.

Değiştirdikten sonra, kontrol cihazı normal başlatma dizisini tamamlamalı ve değiştirilen kartın takılı çevre kartları ve sistem yazılımı sürümüyle uyumlu olması koşuluyla, daha önce saklanan programları ve parametreleri bellek kartından sorunsuz bir şekilde yüklemelidir.

SSS

S1: Zero-C kontrol cihazı başlatıldığında bir RAM parite hatası gösteriyor. Diğer kartlar normal görünüyor. Ana kart mı arızalı?

Zero-C sistemindeki RAM parite hataları bir bellek hatasına işaret eder, ancak bellek ana kartta değil, bellek kartında olabilir.

Hatanın hangi bellek adresine başvurduğunu kontrol edin — kontrol cihazının tanılama çıktısı, hatanın ortak RAM'de mi, NC RAM'de mi yoksa PMC RAM'de mi olduğunu gösterecektir.

Hata ana kartın kendi RAM'ine başvuruyorsa, ana kart şüphelidir.

Bellek kartının RAM'ine başvuruyorsa, önce bellek kartı incelenmelidir.

S2: Makinede 0TC yapılandırması var. 0MC makinesinden gelen A20B-2000-0170 bunun yerine geçebilir mi?

Evet, ana kart donanımı 0TC ve 0MC yapılandırmaları arasında ortaktır.

Tornalama ve işleme merkezi yapılandırmaları arasındaki farklar eksen kartı, sistem yazılımı ve parametreler tarafından belirlenir — ana kartın kendisi tarafından değil.

0MC'den gelen bir ana kart, çevre kartlarının uyumluluğu doğrulanır ve sistem yazılımı doğru şekilde yüklenirse 0TC kurulumuna hizmet edebilir.

Değişimi denemeden önce her zaman kurulu sistemi yedekleyin.

S3: A20B-2000-0170 açıldı ancak ekranda kontrol cihazı başlatma metni olmayan beyaz bir ekran görünüyor. Ne oluyor?

Başlangıçta beyaz bir ekran, grafik alt sisteminin bir sinyal aldığını ancak NC işlemcisinin henüz başlamadığını veya önyükleme dizisinin erken bir aşamasında durduğunu gösterir. Ana karttaki görünür LED hata desenlerini kontrol edin — bunlar ilk tanılama bilgilerini sağlar.

Yaygın nedenler arasında arızalı bellek kartı, bozuk FROM içeriği veya ana kartın kendi işlemci devresindeki bir hata bulunur.

Çevre kartı bağlantılarını inceleyin ve bellek kartının düzgün şekilde oturduğunu doğrulayın.

S4: Halef kartı A20B-2000-0175, A20B-2000-0170'in yerine doğrudan geçebilir mi?

-0175, -0170'in belirlenmiş halefidir, ancak belirli kurulum için doğrudan değiştirilebilirlik doğrulanmalıdır.

FANUC'un Zero-C serisindeki halef kartları genellikle işlevsel uyumluluğu korurken donanım revizyonlarını ele alır, ancak sistem yazılımı sürümü ve çevre kartı yapılandırması, kurulumdan önce -0175'in uyumluluk aralığına karşı doğrulanmalıdır.

Yapılandırmanıza özel onay için makine alet üreticisi veya yetkili bir FANUC servis kuruluşu ile iletişime geçin.

S5: Zero-C makinesi, test edilmiş bir yedek ana kartla değiştirildikten sonra bir servo hatası gösteriyor. Eksen kartları değiştirilmedi. Bunun nedeni ne olabilir?

Ana kart değiştirildikten sonra ortaya çıkan bir servo hatası, yeni ana kart ile mevcut eksen kartları arasında bir iletişim sorununa işaret eder.

Ana kartın arka panele tam olarak oturduğunu ve tüm kartlar arası konektörlerin takılı olduğunu kontrol edin.

Ayrıca sistem parametrelerinin — özellikle servo arayüz parametrelerinin — bellek kartında sağlam olduğunu doğrulayın.

Parametreler kart değişimi sırasında kaybolduysa, yedekten geri yükleme ve servo parametrelerini yeniden girme hatayı gidermelidir.
