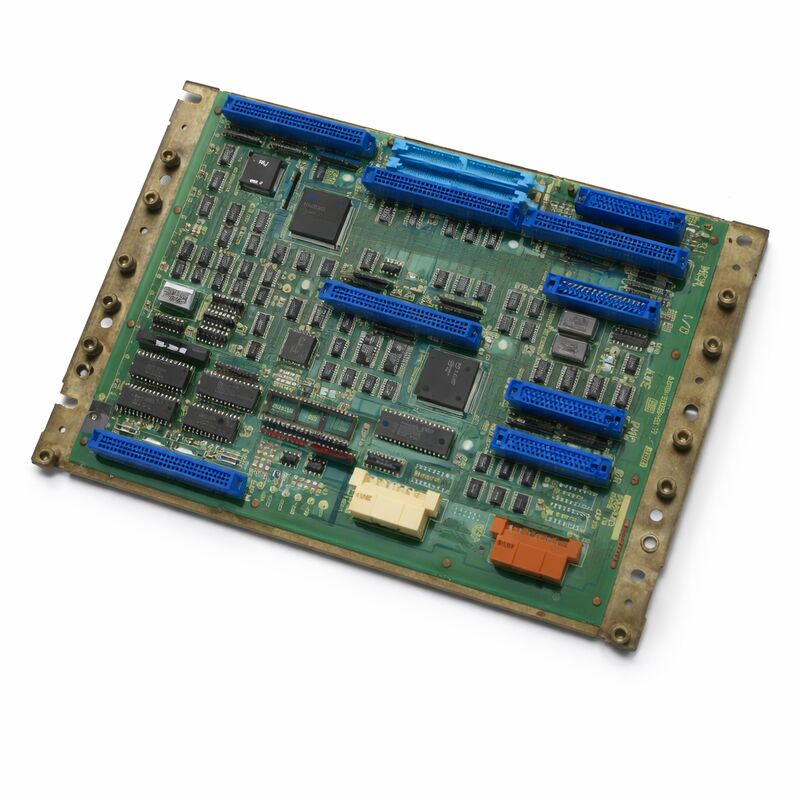

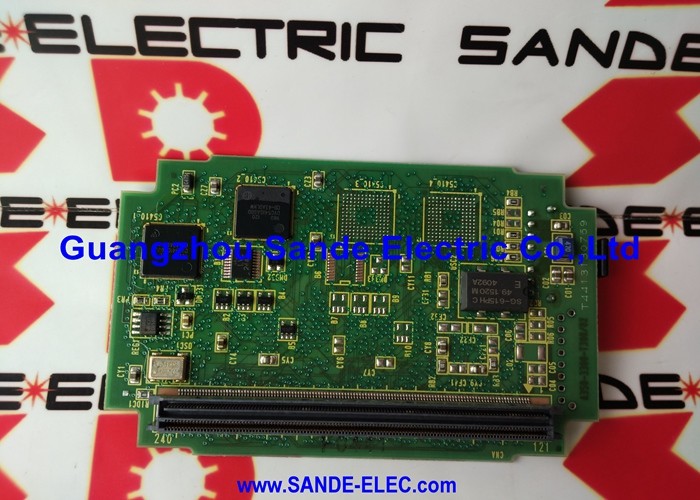

1pc FANUC MASTER BOARD A20B-2000-0175 Test edilen A20B20000175 A2OB-2OOO-O175

FANUC A20B-2000-0175 Zero-C Control Master PCB 32 bit 486, Serisi 0MC / 0TC / 0MD / 0TD

Parça numarası:A20B-2000-0175

Üreticisi:FANUC Corporation (Japonya)

Ürün Türü:Ana kontrol PCB'si (Ana kart)

İşlemci:32 bitlik Intel 486

Mimarlık:Bölünmüş (dağıtılmış) mimari

Uyumlu Sistemler:FANUC FS0-C, FS0-D, FS-0MD, FS-0TD (Sıfır C / Sıfır D)

Desteklenen yapılandırmalar:0T, 0M, 0W, 0P, 0G

Önceki:A20B-2000-0170

Genel bakış

A20B-2000-0175, FANUC'un Serisi Zero-C ve Zero-D CNC sistemleri için 32 bitlik ana kontrol PCB'si.aynı temel mimarisi paylaşan ancak daha önceki kartın işlemcisi yerine daha hızlı bir Intel 486 işlemcisini içeren.

İşleme hızındaki yükseltme, denetleyicinin çevresel kart konfigürasyonunda değişiklik gerektirmeden CNC'nin döngü süresi performansını ve tepki vermesini iyileştirdi.

Öncüsü gibi, A20B-2000-0175, tüm Zero-C denetleyicisi için arka plan ve merkezi işlemci olarak görev yapan yarı boyutlu bir pano.

Tüm çevresel kartlar ̇ hafıza kartı, eksen kontrol kartı, I / O kartı ve isteğe bağlı olarak grafik işlemcisi ve PMC-M kartı ̇ bu ana kartın içine takılır veya onunla bağlantı kurulur.Ana kurul tüm bunları koordine ediyor., CNC interpolasyonunu, program icrasını ve her alt sistem arasındaki iletişimi yönetir.

Bu panelin etrafında inşa edilen Zero-C platformu, FANUC'un en yaygın olarak dağıtılan kontrolör nesillerinden biriydi.

Olağanüstü yapılandırma yeteneği, döşeme, freze, EDM, öğütme, yumruk baskı,ve aynı donanım platformundan diğer makine türleri .

Bu denetleyiciyi çalıştıran makineler dünya çapında üretilmeye devam ediyor.

Ana Özellikler

486 İşlemci Güncelleme Ne Değişti?

A20B-2000-0175 ile önceki model arasındaki en önemli donanım farkı işlemcidir.Daha önceki kartın CPU'suna kıyasla işlem veriminde ölçülebilir bir iyileşme sağlayan.

CNC terimlerinde, bu işleme iyileştirmesi, aynı hareket programları için daha hızlı interpolasyon daha kısa döngü süreleri olarak ortaya çıktı.

Çok sayıda kısa segment hareketi ile karmaşık konturlama programlarını çalıştıran makinelerde, ek işleme baş alanı, denetleyicinin daha ileriye bakmasına ve daha düzgün bir şekilde aralaştırmasına izin verdi.

486 ayrıca çevresel panellerle iletişimi daha hızlı bir şekilde işledi ve genel kontrol döngüsündeki gecikmeyi azalttı.

Bu iyileştirme, yıkıcı olmaksızın önemli oldu. Periferik kart ekosistem ¢ hafıza kartları, eksen kartları, I / O kartları ¢ uyumlu kaldı.

-0170'yu çalıştıran bir denetleyici ana kartı değiştirerek ve SMD modülleri aktararak -0175'e yükseltilebilir.Periferik kartlar daha hızlı işlemcinin zamanlaması ile uyumlu olduğu şartıyla.

Bölünmüş Mimarlık: Sıfır-C Tasarım Felsefesi

Zero-C ana kart, bölünmüş bir işleme mimarisinin merkezi. Ana kartın kendisi NC çekirdeği ¢ interpolasyon hesaplamalarını, program analizini, koordinat yönetimini işliyor.Ana tahtaya monte edilen eksen panosu dijital servo arayüzünü çalıştırır, NC'nin hesaplanan konumlarını servo amplifikatörleri çalıştıran darbe genişliği komutlarına dönüştürür.

Bellek kartı sistem programlarını, parametreleri ve NC programlarını tutar.

I/O kartı, makinenin alan kablolarını ̇ sensörleri, solenoidler, anahtarları bağlar.

Bu fonksiyon ayrımı kasıtlıydı.Her kurul işleme süresi için diğerleriyle rekabet etmeden belirli görevlerini üstlendi.

Sistem ayrıca bakımlıydı: arızalı bir eksen kartı NC'yi çıkarmadı ve arızalı bir bellek kartı ana kartı rahatsız etmeden değiştirilebilirdi.

Fonksiyonel bir sıfır-C sistemi için minimum yapılandırma üç paneldir: ana panel, hafıza panelli, eksen panelli,ve bir I / O kartı tipik olarak makine ayrıca DNC iletişim için bir PC kaseti içerir.

Daha büyük konfigürasyonlar, gelişmiş görüntü için bir grafik işlemci alt sistemi, daha karmaşık merdiven programları için bir PMC-M kartı ve 5. veya 6. eksenler için ek ek eksen kartları ekler.

-0170 ile geriye dönük uyumluluk

A20B-2000-0175, A20B-2000-0170'nun belirlenmiş yerine geçmektedir. Çoğu yapılandırmada, -0175 aynı çevresel panoları ve -0170 ile aynı SMD modüllerini (varsa) kabul eder.Bir -0170'yu bir -0175 ile değiştirirken, çevresel paneller yerinde kalır ve uygunsa SMD modülleri aktarılır.

Değiştirmeden önce doğrulanması gereken en önemli uyumluluk şartı sistem yazılım sürümüdür.

-0175 daha sonraki bir donanım revizyonunu kullanır. Bellek kartındaki sistem yazılımı -0175 kart revizyonuna uyumlu olmalıdır.

Çoğu durumda bu bir sorun değildir, ancak çok erken Zero-C sistem yazılım sürümlerini çalıştıran denetleyiciler -0175'e geçiş yaparken bir sistem yazılım güncellemesi gerektirebilir.

Sık Sorulan Sorular

S1: Sıfır-C makinesi başlıyor ama döngü süresi beklenenden daha yavaş görünüyor. Ana pano beklenen performansın altında çalışıyor olabilir mi?

Sıfır-C sistemindeki yavaş döngü süresi, yanlış ileriye bakış parametrelerinden, ana panoda bozulmuş bir saat devresinden veya çevresel bir karttan aşırı kesinti yükünden kaynaklanabilir.Herhangi bir işlemci meşgul göstergeler için denetleyicinin teşhis ekranlarını kontrol.

Eğer panelin saat osilatörü bozulursa, nominal frekansının altında çalışabilir. Bu, aralıklı arızalar yerine tutarlı, yeniden üretilebilir yavaşlama üretir.

Bir saat devresinin arızalanması için tek güvenilir çözüm panelin değiştirilmesi.

S2: -0170'yu -0175 ile değiştirdikten sonra, makine çalışmaya başlar, ancak eksen panosu tanınmaz.

Ana kart değişiminden sonra eksen kart tanıma hatası genellikle -0175 ile eksen kartı arasındaki zamanlama veya donanım revizyon uyumsuzluğunu gösterir.Eksen panosunun revizyonunun -0175 için uyumluluk aralığı içinde olduğunu doğrulayın.

Ana tablo ile eksen kartı arasındaki arka plan bağlantılarını kontrol edin. Eksen kartındaki tüm yapılandırma düğmelerinin sistemin eksen sayımı için doğru ayarlandığını da kontrol edin.

S3: Sıfır-C makinesi çalıştırılır, ancak ilk başlatma flaşından sonra ekran boş kalır. Diğer panolar normal görünür. Ana pano hatalı mı?

İlk başlatmadan sonra boş bir görüntü genellikle NC işlemcisinin önyükleme dizisini tamamlamadığı anlamına gelir.

Bu ana kartın kendisi veya ana kartın yazılım yüklemeye çalıştığı bellek kartı olabilir.

Başlatma sırasının durumunu görmek için ana panelde bulunan tanı LED'lerini izleyin.Belirli bir LED modeli ile yarı yolda durulan bir tablo, FANUC teşhis çizelgesinde tanımlanmış bir hata konumuna işaret eder..

LED etkinliği hiç üretmeyen bir kart, ana kartta bir işlemci veya güç hatası olduğunu gösterir.

S4: A20B-2000-0175 bir 0MC ve bir 0TD makinesi arasında değiştirilebilir mi?

Ana pano donanımı, tüm Zero-C varyantları için aynıdır. Makine türleri arasında farklı olan şey, sistem yazılımı, eksen kartı ve parametreler master board değil.

Bir 0MC'den bir kart, çevresel kartlar, sistem yazılımı ve parametreler hedef makine için uygun olduğu sürece 0TD'ye hizmet edebilir ve tersine.

Herhangi bir ana kart değiştirildikten sonra hedef makinenin veri yedeklemesini her zaman geri yükleyin.

S5: -0175 tahta test edilmiş yedek olarak satın alındı. Durumunu korumak için nasıl depolanmalıdır?

Temiz oda sıcaklığında orijinal veya yeni anti- statik ambalajda saklayın.

Çantaya parça numarasını ve test tarihini yazın.

Eğer kart bir SRAM yedek bataryası taşıyorsa, kartın kullanımda kullanılması gerekmeden önce kontrol edin ve değiştirin. • depolama sırasında batarya arızası kartın kendisini etkilemez.Ama SRAM verileri hayatta kalamaz. Eğer tabloya SRAM verileri verilirse..
