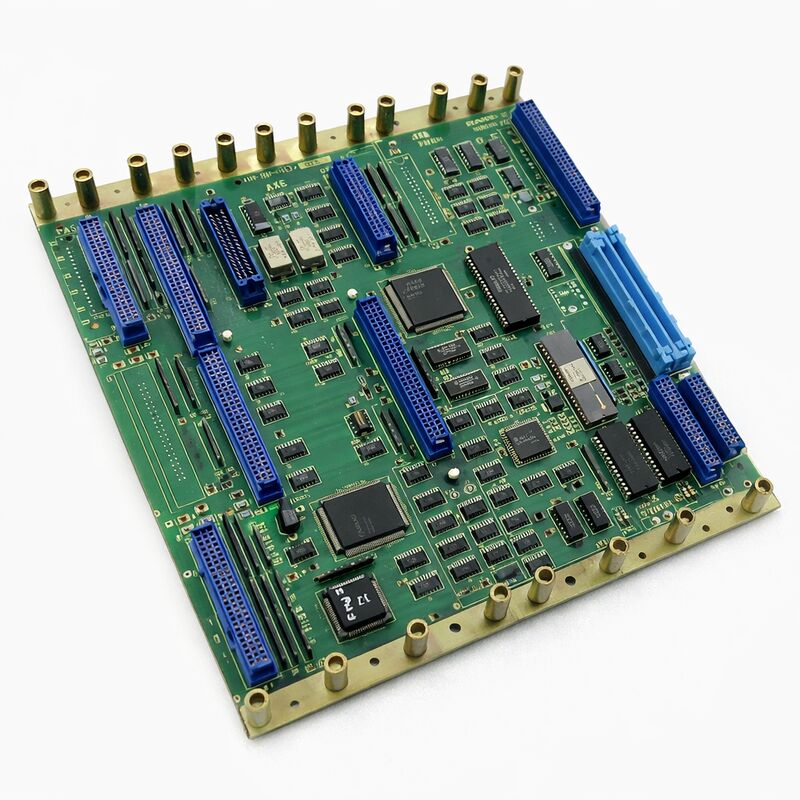

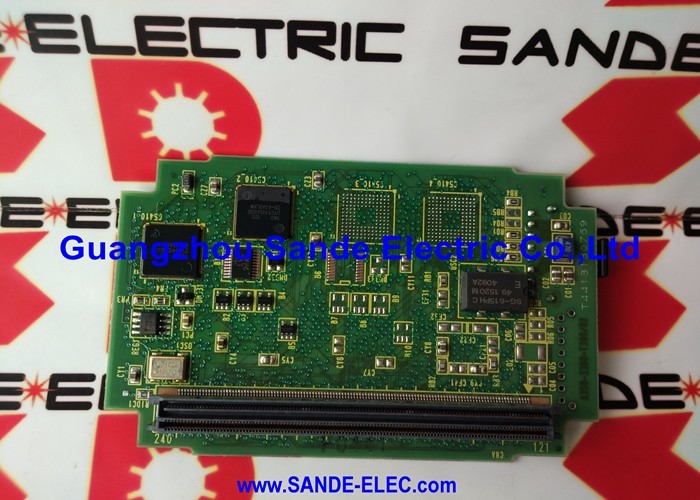

FANUC A20B-2001-0120 | Seri 0-D Yarım Boyut Ana PCB — 0-MD / 0-TD CNC Kontrol Ünitesi, Japonya Menşeli

Parça Numarası: A20B-2001-0120

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Ana PCB (Anakart / Arka Panel)

Kart Serisi: A20B-2001

Nesil: Seri 0 Model D (orta nesil, yarım boyut)

Uyumlu Sistemler: Seri 0-D — 0-MD, 0-TD CNC kontrol üniteleri

Mimari: Dağıtılmış — çevre kartları ana karta takılır

Çevre Kartları: Bellek, eksen, G/Ç, PMC (kaset veya kart)

Genel Bakış

A20B-2001-0120, FANUC'un Seri 0 Model D CNC kontrol üniteleri için ana PCB'dir — 0-D kontrol ünitesi mimarisinin merkezinde yer alan yarım boyutlu anakart. FANUC 0 serisi kronolojisinde belirli bir konuma sahiptir: daha önceki tam boyutlu 0-C varyantları ile onu takip eden daha sonraki revize edilmiş yarım boyutlu tasarımlar arasında yer alan orta nesil bir karttır.

0-D nesli, 0-C mimarisini işlem hızı, seri sürücü arayüzü desteği ve sistem yeteneklerindeki güncellemelerle iyileştirdi, aynı zamanda 0 serisini bu kadar uyarlanabilir yapan temel dağıtılmış kart mimarisini korudu.

Ana kartın rolü sadece hesaplamaya yönelik değil, mimaridir. Kontrol ünitesindeki diğer tüm kartların takıldığı fiziksel ve elektriksel arka paneldir. Bellek kartları, eksen kontrol kartları, G/Ç kartları ve PMC kartları A20B-2001-0120'ye bağlanır ve onun aracılığıyla iletişim kurar.

Ana kart, bu çevre kartlarının paylaştığı veri yolunu koordine eder. Ayrıca CNC işletim yazılımını çalıştıran ve makineyi süren G-kodu ve M-kodu programlarını yorumlayan ana işlemciyi taşır.

FANUC'un 0-D'si çok sayıda takım tezgahına girdi — 0-TD yapılandırmasında tornalama merkezleri, 0-MD yapılandırmasında işleme merkezleri ve tel EDM ve zımba pres uygulamaları için çeşitli 0-WD, 0-PD varyantları. Bu makinelerin çoğu bugün hala üretken olarak kullanılmaktadır.

A20B-2001-0120, onların çalışmasını sağlayan bileşendir.

Anahtar Özellikler

Dağıtılmış Mimari — 0-D Kontrol Ünitesi Nasıl Çalışır

A20B-2001-0120'yi anlamak, 0 serisi dağıtılmış mimarisini anlamak anlamına gelir.

Ana kart kendi başına yeterli değildir. Eksen kontrol devrelerini, G/Ç arayüzünü veya belleği kendi başına içermez.

Bu işlevler, ana kartın konektörlerine takılan özel çevre kartları tarafından yerine getirilir.

Ana kart, aralarındaki veri yolu sinyallerini yönlendirir ve ihtiyaç duydukları paylaşılan işlemci ve saat kaynaklarını sağlar.

En basit 0-D yapılandırmasında, ana karta üç çevre kartı eşlik eder: sistem parametrelerini ve programlarını tutan bir bellek kartı; servo sürücüleri kontrol eden bir eksen kartı; ve makinenin saha kablolarıyla arayüz oluşturan bir G/Ç kartı.

PMC merdiven programı — makinenin otomasyon mantığı — bir PMC kasetinden veya özel bir PMC kartından çalışır. Daha karmaşık yapılandırmalar, gelişmiş ekran işlevleri için bir grafik işlemci, 5. ve 6. eksen kontrolü için ek eksen kartları ve senkronize veya çok yollu kontrol için alt CPU kartları ekler.

Bu yapılandırılabilirlik, 0 serisinin tanımlayıcı özelliğidir.

Aynı ana kart, yalnızca takılan çevre kartları değiştirilerek basit bir 2 eksenli torna veya karmaşık bir 6 eksenli işleme merkezine hizmet edebilirdi. Makine üreticileri ve son kullanıcılar, gereksinimler büyüdükçe yeteneklerini genişletebilirlerdi.

Yarım Boyutlu Format

"Yarım boyutlu" tanımı, A20B-2001-0120'nin fiziksel boyutlarını önceki 0 serisi ana kartlara göre açıklar. Önceki tam boyutlu ana kartlar, kontrol ünitesi şasisinde daha büyük bir ayak izi kaplıyordu.

Yarım boyutlu tasarım, tam işlevsel yeteneği korurken kart alanını azalttı — sistemin yapılandırma seçeneklerinden herhangi birinden ödün vermeden daha küçük kontrol ünitesi muhafazalarına izin veren mühendislik bir evrim.

Yarım boyutlu format ayrıca ana karttaki konektör yuvalarının sayısını azalttı, bu da doğrudan bağlanabilen maksimum çevre kartı sayısını tanımlar.

Ana kartın doğrudan kapasitesinden daha fazla kart gerektiren yapılandırmalar için, alt kartlar veya genişletme arka panelleri sistemi genişletir.

FANUC'un belirli makine yapılandırması için belgeleri, tam olarak hangi kartların gerekli olduğunu ve nasıl düzenlendiğini belirtir.

0-D Ana Kartın Servisi

A20B-2001-0120'nin arızası tipik olarak tam bir kontrol ünitesi arızası olarak kendini gösterir — sistem başlamaz veya sistem alarmıyla başlatma dizisinin erken bir aşamasında durur. Ana kartın arızalı olduğuna karar vermeden önce, çevre kartları çıkarılıp tekrar takılmalı, konektör kontakları incelenmeli ve güç kaynağı voltajları doğrulanmalıdır. Görünüşte ana kart arızalarının birçoğu, konektör seviyesi arızaları veya güç kaynağı sorunları olarak ortaya çıkar.

Ana kartın arıza kaynağı olduğu doğrulandığında, parametre yedekleme durumu kritik hale gelir.

0-D kontrol ünitesinin SRAM'ı — CNC parametrelerini, PMC parametrelerini ve saklanan parça programlarını tutar — genellikle pille desteklenir ve ana kartın kendisinde değil, bellek kartında bulunur. Çoğu 0-D yapılandırmasında, bellek kartı doğru şekilde ele alındığı sürece, ana kart değişimi sırasında bellek kartı verileri kayıp olmadan hayatta kalır.

Belirli yedekleme ve geri yükleme prosedürü, makinenin yapılandırmasına bağlıdır.

SSS

S1: Seri 0-D kontrol ünitesi, güç açıldığında tüm LED'leri yanık gösteriyor ancak CRT/ekranda hiçbir şey görünmüyor. CRT'nin kendisi işlevsel olarak doğrulanmıştır. A20B-2001-0120 muhtemel arıza mıdır?

Güç açıldığında tüm LED'lerin yanması ancak ekran başlatılmaması, ana kartın başlatma dizisini tamamlayamaması ile tutarlıdır.

Ancak, bu belirti arızalı bir bellek kartından da kaynaklanabilir — ana kart sistem yazılımını bellek kartından okuyamazsa, bu aşamada durur.

Önce bellek kartının konektörünü ve yerleşimini kontrol edin. Bellek kartı doğru şekilde yerleştirilmişse ve belirti devam ederse, ana kart birincil şüphelidir.

S2: Yedek bir A20B-2001-0120 alındı. Orijinalinden aktarılması gereken ana kartın kendisinde herhangi bir ayar var mı?

A20B-2001-0120, kontrol ünitesinin donanım seçeneklerini — eksen sayısı, arayüz tipi ve benzeri sistem seviyesi ayarlarını yapılandıran DIP anahtarlarına veya jumper ayarlarına sahip olabilir. Orijinal kartı çıkarmadan önce, üzerindeki tüm anahtar ve jumper konumlarını belgeleyin veya fotoğraflayın.

Yedek kart aynı şekilde ayarlanmalıdır. Yanlış ayarlar, işlevsel olarak iyi bir kartla bile alarmlara veya yanlış eksen davranışına neden olabilir.

S3: Makine iki yıldır depoda. Güç açıldığında, tüm parametreler kaybolur ve kontrol ünitesi bir bellek hatası gösterir. A20B-2001-0120 hatalı mıdır?

Uzun süreli depolama sonrası parametre kaybı neredeyse her zaman, ana kart arızası değil, tükenmiş bir SRAM yedek pilini gösterir.

0-D mimarisinde, pil tipik olarak bellek kartında bulunur. Bellek kartındaki pili kontrol edin ve değiştirin.

Parametreleri yedekten geri yükleyin. Pil değişiminden sonra sorun devam ederse ana kart araştırılmalıdır.

S4: A20B-2001-0120, 0-C veya 0-F serisi kontrol üniteleriyle uyumlu mudur?

0 serisi, C, D ve F nesilleri boyunca benzer mimari konseptler kullandı, ancak ana kartlar nesiller arasında değiştirilemez.

Konektör düzenlemeleri, veri yolu zamanlaması ve işlemci uyumluluğu farklıdır.

A20B-2001-0120 özellikle 0-D nesli için tasarlanmıştır. 0-C veya 0-F şasisine takmak fiziksel konektör uyumsuzluğuna veya elektriksel uyumsuzluğa neden olabilir.

Ana kartı her zaman belirli kontrol ünitesi nesline uygun olarak eşleştirin.

S5: 0-D makinesi hala üretimde ancak kontrol elektroniği yaşlanıyor. Ana kartın değiştirilmesi mi yoksa yenilenmesi mi ne zaman yapılmalıdır?

Kart seviyesinde yenileme — elektrolitik kapasitörlerin, pilin ve bozulmuş pasif bileşenlerin değiştirilmesi — yaşa bağlı belirtiler (aralıklı sıfırlamalar gibi) gösteren ancak çalışan kartlar için hizmet ömrünü önemli ölçüde uzatır.

Tam ana kart değişimi, kartın ekonomik olarak tamir edilemeyen doğrulanmış bir bileşen arızası olduğunda veya test edilmiş yenilenmiş bir yedek mevcut olduğunda ve yaşlanan orijinal kartı çalıştırmanın üretim riski kabul edilemez olduğunda uygundur.

Yerinde test edilmiş bir yedek A20B-2001-0120 bulundurmak, üretim açısından kritik bir 0-D makinesi için en pratik risk azaltma yöntemidir.
