GE Fanuc Sensör A20B-2001-0670 PLC A20B20010670 A2OB-2OO1-O67O

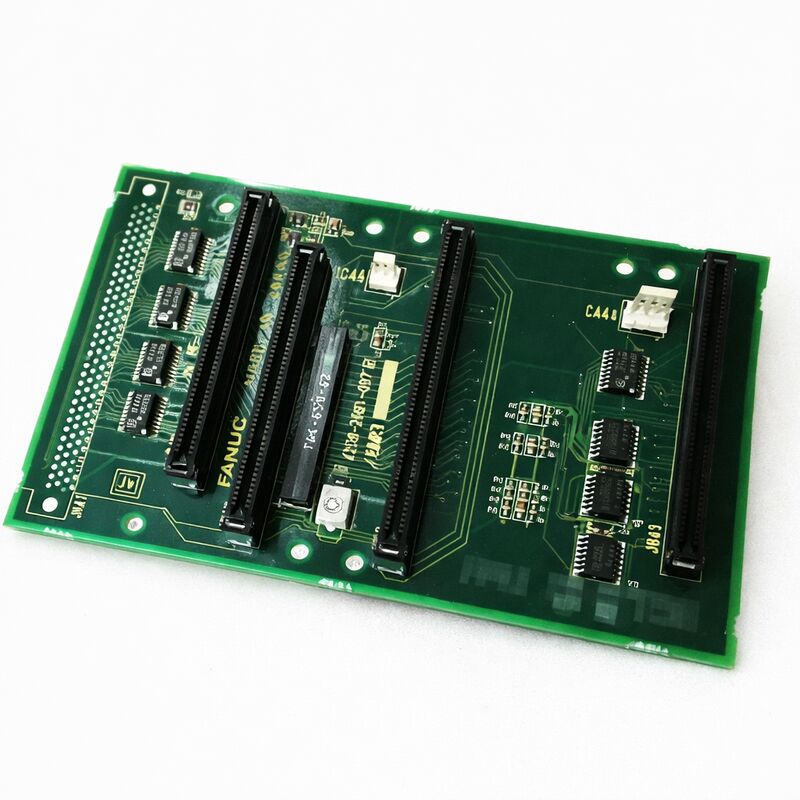

FANUC A20B-2001-0670 ∙ 3-Slot Backplane PCB 20 / 21 Serisi CNC Kontrol Rack, Japonya kökeni

Parça numarası:A20B-2001-0670

Üreticisi:FANUC Corporation (Japonya)

Ürün Türü:3 yuvarlaklı arka plan PCB

Tahta Serisi:A20B-2001

Uyumlu Sistemler:FANUC Serisi 20, 21 CNC

Slot Sayımı:3

Genel bakış

A20B-2001-0670, FANUC'un Serisi 20 ve Serisi 21 CNC kontrol rafları için 3 yuvarlaklı arka plan basılı devreler.

Kontrolör modülü montajının yapısal ve elektrik temelleri: fonksiyonel PCB'lerin üzerine kurulu olan kart ¢ CPU modülleri, bellek modülleri, eksen kontrol kartları,I/O modülleri ️ Fiziksel olarak monte edilebilir ve elektrikle bağlanabilir.

Arkaplan olmadan, bireysel kontrol panellerinin birbiriyle bağlantısı yoktur ve denetleyici bir sistem olarak çalışamaz.

FANUC'un Serisi 20 ve Serisi 21 denetleyicileri, orta eksen sayısına sahip tek yollu makine aletlerine yönelik kompakt, verimli CNC platformlarıydı.

Özellikle 21 Serisi, dünyadaki dönüşüm merkezlerinde ve işleme merkezlerinde görülen sınıfındaki daha yaygın olarak kabul edilen FANUC denetleyicilerinden biri haline geldi.

The 3-slot backplane configuration served configurations requiring a compact module assembly — three slots accommodate the essential modules for a complete controller without the larger rack size of the wider configurations.

Arka plan PCB, kontrolörde iki farklı işlev yerine getirir. Yapısal olarak, her modülün kenar bağlantısını kabul eden mekanik bağlantıları sağlar.Her tahtayı boşluğuna sıkıca kilitleyerek titreşimlere karşı tutarak.

Elektriksel olarak, yerleştirilmiş her modülü birbirine bağlayan güç ve iletişim otobüslerini taşır.

Slot 1'deki bir modül, slot 2'deki CPU ile ve slot 3'teki bellek ile arka plan altyapısı üzerinden yönlendirilen izler aracılığıyla iletişim kurar. Bu iletişimin hiçbiri kablolu değildir.

Ana Özellikler

FANUC Serisi 20/21 Mimarlığında Arkaplan Fonksiyonu

Serisi 20 ve Serisi 21 denetleyicileri kompakt, uygun maliyetli CNC uygulamaları için tasarlanmıştır.

Modül konfigürasyonları kasıtlıdır: az sayıda modül, tam denetleyici fonksiyonunu sağlar ve arka plan kaç modülün yerleşebileceğini ve nasıl iletişim kurabileceklerini tanımlar.

Güç dağıtım fonksiyonu normal çalışma sırasında görünmez ama kritik.

Denetleyicinin güç kaynağı, düzenlenmiş voltajları ′′ tipik olarak +5V, +12V, ±15V ve +24V ′′ tüm modüllere arka planın güç rayları üzerinden besler.Her yuvadaki her modül, bu ortak raylardan güç kaynağını alır..

Arkaplanın izleri, tüm modüllerin toplam akım yükü için tasarlanmıştır.

Bozulmuş bir arka plan izi, aynı anda birden fazla modülde beklenmedik bir davranış yaratabilir, çünkü azalan veya gürültülü güç kaynağı etkilenen rayla bağlı her şeyi etkiler.

Arka plandaki iletişim otobüsleri de aynı derecede kritik.

CPU'nun belleğe erişmek için kullandığı iç adres otobüsü ve veri otobüsü,Eğim kontrol modüllerinin CPU ile veri alışverişi için kullandığı I/O iletişim otobüsü. Bunların hepsi arka plan üzerinden yönlendirilir..

Arka plan izindeki herhangi bir kesinti, bu izle bağlı her cihaz için iletişim yolunu keser.

Arka plan hataları ∙ Özel bir desen

Backplane arızaları, onları bireysel modül arızalarından ayıran karakteristik bir teşhis kalıbına sahiptir.Arka plan başarısız olduğunda, birden fazla modül aynı anda başarısız olur, genellikle tutarlı olmayan veya ilişkisi olmayan bir şekilde.

Arka planda bir güç rayı hatası farklı kontrolör fonksiyonlarında rastgele alarmlar üretebilir burada bir hafıza hatası, orada bir servokomünikasyon hatası, başka bir yerde bir görüntü bozukluğu.

Bu alarmların, etkilenen güç kaynağını paylaşmaları dışında ortak bir fonksiyonel nedeni yoktur.

Bir iletişim otobüsündeki bir iz hatası, otobüs düzeyinde hatalar üretir: bu otobüsü kullanan birden fazla modülün hepsi iletişim hataları rapor edebilir veya başlatılamaz,her bir modül ayrı ayrı işlevsel olsa bile.

Denetleyici, CPU'nun bellek veya I/O modülleriyle iletişim kuramadığı için başlatma dizisini tamamlayamaz.

Bir denetleyici, farklı işlevsel alanları kapsayan birden fazla eşzamanlı alarm oluşturduğunda ve bireysel modüllerin değiştirilmesi sorunu çözmediğinde, arka plan güçlü bir şüphelidir.

Denetim ve Değiştirme

Backplanes pasif panellerdir. Bağlantılardan ve bakır izi altyapısından başka aktif bileşenleri içermezler.

Fiziksel hasar, çoğu arka plan arızalarına neden olur: kartın yıllarca tekrar tekrar yerleştirilmesinden ve çıkarılmasından kaynaklanan iz hasarı, iz yollarında korozyon yolları yaratan nem girişi,veya modül montaj donanımının aşırı sıkıştırılmasından kaynaklanan mekanik hasar.

İlk adım görsel incelemedir. Arka plan bağlantılarını bükülmüş veya hasarlı iğneler için kontrol edin.

PCB yüzeyini bağlantı alanlarının yakınında herhangi bir hasar, korozyon lekesi veya delaminasyon izleri için kontrol edin.Geçmişte aşırı akım olaylarının belirtilerini arayın. Güç konektörlerinin yakınında renk değişikliği veya karbonlaşma.

20/21 Serisi kontrolöründe arka planın değiştirilmesi, tüm kurulu modüllerin çıkarılmasını, arka planın değiştirilmesini ve modüllerin yeniden kurulmasını gerektirir.

Arka planın yuva-modül atamalarına saygı gösterilmelidir: yanlış yuvalara monte edilen modüller, arka planın elektrik yönlendirmesi yuva-özel olduğu için doğru çalışmayacaktır.

Sık Sorulan Sorular

S1: Bir yıldırım olayından sonra, Seri 21 denetleyicisi hafıza ve servo iletişimi için eşzamanlı alarmlar gösterir, ancak tek bir modül de hasar görmez.

Evet, yıldırım geçişleri, PCB yüzeyini yakmadan arka plan izlenimini hasarlandırabilir.

Geçici enerji iz yollarını takip edebilir ve dielektrikleri savunmasız noktalarda hasarlandırabilir.

Paylaşılan bir otobüste iz hasarı ile, her bir modül bireysel olarak sağlam olmasına rağmen birden fazla modül aynı anda alarm üretir.

Eğer modül değişimi tüm modüllerin bağımsız olarak işlevsel olduğunu doğrularsa, arka planın nedeni.

S2: Arka planın bir yuvası, hangi modülün kurulduğundan bağımsız olarak alarm verir. Diğer iki yuva aynı modüllerle doğru çalışır. Bu arka plan mı?

Birden fazla onaylanmış iyi modülü olan bir yuva hatası, açık bir arka plan hatasıdır.

Sorun, bu yuva için bağlantı noktasında, ya da hasarlı bir iğne, bu yuvanın bağlantısı ile otobüs arasındaki kırık bir iz, ya da yuvanın sinyalinde veya güç kablolarında bir kısa.

S3: Kontrolör modülleri yakın zamanda uyumluluğu kontrol etmek için karıştırıldı. Yeniden kurulduktan sonra, kontrolör başlatılamıyor. Karıştırma sırasında arka plan hasarlı görünmüyordu. Sorun ne olabilir?

Modül karıştırılması, paneller açılarda veya aşırı kuvvetle yerleştirildiğinde bağlantı düğmelerini bükür.

Arka plan bağlantısında tek bir bükülmüş iğne, bir modülün bağlantısının tam temas etmesini engelleyebilir ve aralıklı veya arızalı bir iletişim otobüsü üretebilir.

Tüm modülleri çıkarın, arka plan üzerindeki her bir bağlantı iğnesini büyütme camı ile kontrol edin, bükülmüş iğneleri dikkatlice düzeltin ve modülleri teker teker yeniden yerleştirin.

S4: Arka planın güç kaynağı bağlantısı alanı hafif bir renk değişikliği gösteriyor. Denetleyicisi hala çalışıyor. Arka plan değiştirilmeli mi?

Güç konektörlerinin yakınında renk değişikliği geçmişte bir termal olayı gösterir. Muhtemelen o temas alanından aşırı akım dönemi.

Denetleyici şu anda çalışıyor olsa bile, renk değişikliği bağlantı temas direncinin o noktada arttığını gösterir.

Güç rayında artan direnç, yük altında daha da kötüleşen gerilim düşmelerine neden olur.

S5: Serisi 21 denetleyici daha yeni bir FANUC platformuna yükseltilmektedir. A20B-2001-0670 backplane yeni denetleyici için kullanılabilir mi?

A20B-2001-0670 backplane, Seri 20/21 modül konfigürasyonuna özeldir. Daha yeni FANUC denetleyici platformları tamamen farklı modül formatları, konektör türleri ve backplane mimarilerini kullanır..

Bu arka uç daha yeni sistemlerle değiştirilemez.

Sadece diğer 20/21 Serisi denetleyicilerinin veya yükseltmenin tahta düzeyinde bir yükseltme yerine tamamen yeni bir kontrol sisteminin kurulmasını içerdiği orijinal makine için yedek olarak kullanılabilir.
