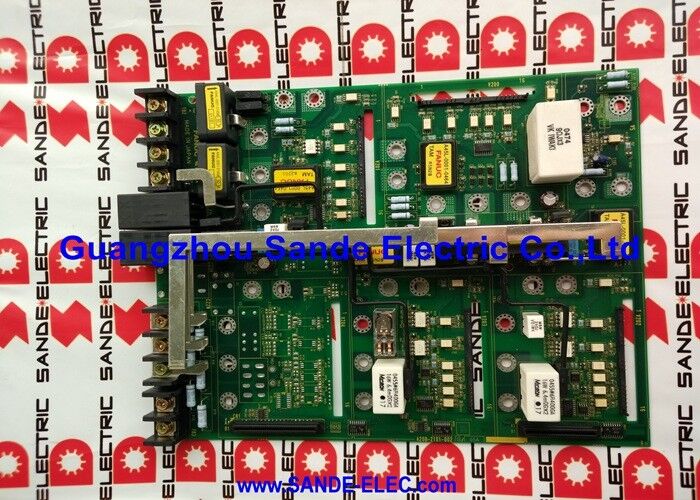

1 PC Kullanılmış Fanuc A20B-2001-0930 PCB Board A20B20010930 A2OB-2OO1-O93O

FANUC A20B-2001-0930∙ Alpha SVM1 Tip-A Servo Drive Kontrol PCB A06B-6079 Tek Eksenli / 1280A / LCD Alarm Ekranı

Alfa SVM1'in en üst kartı bir eksen için kontrol zekası

A20B-2001-0930, FANUC'un A06B-6079 serisi tek eksenli Alfa servo amplifikatör modüllerindeki Type-A kontrol PCB'si:Bir tip PWM arayüzü üzerinden CNC'den hareket komutları alır., Alfa servo motorunun kodlayıcı geri bildirimlerini işliyor, servo kontrol döngüsünü çalıştırıyor ve altındaki kablo kartındaki güç transistörlerini çalıştırıyor.

Bir A20B-2001-0930 bir eksen kontrol eder. Bu, A20B-2001-0940'ın tek eksenli eşdeğeri (SVM3 üç eksenli modülünde üç eksen kontrol eder).Her biri kendi ekseni sayımı bağımsız sürüyor, kontrol PCB'si 12A'dan 80A'ya kadar SVM1 modülü aralığında ortak fonksiyonel eleman olarak.

Ön tarafa monte edilmiş LCD ekran, eksenin durum ve alarm kodlarını gösterir. Normal çalışma sırasında çalışma durumunu gösteren iki basamaklı bir ekran ve arıza olduğunda alarm numarası.Bu ekran bir Alfa servo eksen hatalı olduğunda ilk teşhis aracıdır: LCD'deki alarm kodu, hatanın güç aşamasında, motorda, kodlayıcıda veya CNC ile sürücü arasındaki iletişim arayüzünde olup olmadığını belirler.

Ana Özellikler

Tip-A PWM FSSB öncesi arayüz üretimi

A06B-6079 Alpha SVM, CNC servo arayüz kartı ve sürücü modülü arasında kablo üzerinden taşınan Tip-A arayüzü PWM (puls genişliği modülasyonu) sinyalleri kullanır.A20B-2001-0930 CNC bu PWM mevcut komutları alır, onları servo döngüsünden işler ve çıkış transistörlerini buna göre çalıştırır. Aynı kablo arayüzü üzerinden alarm ve VRDY (hız hazırlığı) sinyallerini CNC'ye geri gönderir.

Bu A Tipi arayüzü, A06B-6079 SVM jenerasyonunu A06B-6096 ve daha sonraki Alpha i serisinde kullanılan FSSB optik fiber arayüzünden önce yerleştirir.İki arabirim türü uyumsuzdur. Bir Type-A sürücüsü, CNC'nin servo arabirim donanımını değiştirmeden bir FSSB sürücüsüyle değiştirilemez.. Değiştirme belirlemeden önce yüklü sürücü modülünden arayüz türünü doğrulayın.

Sık Sorulan Sorular

S1: Alfa SVM1 ekseni bir alarm gösteriyor. Hata kaynağı olarak A20B-2001-0930 nasıl tanımlanıyor?

Modülün yüzündeki LCD ekranı kontrol edin. İki basamaklı kod alarm kategorisini tanımlar. Servo iletişime işaret eden alarmlar (VRDY hatası,İletişim hatası) veya A20B-2001-0930 kontrol PCB'si ile tek bir eksen noktasında kontrol kartının başlatılması başarısızlığı. Güç aşaması alarmları (aşırı akım, IPM hatası, DC otobüs hatası) altındaki kablo / güç tahtasına işaret eder. Kontrol kartının arızalı olduğu sonucuna varmadan önce eksen motorlarının ve kabloların hasarlı olmadığını doğrulayın.

S2: A20B-2001-0930 ve A20B-2001-0932 arasındaki fark nedir?

Her ikisi de A06B-6079 serisindeki Alfa SVM1 Tip-A tek eksenli kontrol PCB'leridir. -0930 standart SVM1 akım aralığını (12A ila 80A) kapsar.-0932 SVM1-130 modülüyle ilişkilidir (130A sınıfı). Bunlar birbirini değiştirebilir değiller. Kontrol PCB'si, komuta ettiği güç aşamasına uymalıdır. Kurulu modülün kablolama kartı etiketinden kesin sonekleri onaylayın.

S3: A20B-2001-0930 tüm SVM1 modülü olmadan yalıtımlı olarak test edilebilir mi?

Hayır. Fonksiyonel doğrulama, tüm sürücü bileşimi olmadan bir sandalye üzerinde tekrarlanamayan bir yük ′′ koşullarında bağlı bir Alfa servo motor ile tüm SVM1 modülünü çalıştırmayı gerektirir.Tam modülde onaylanmış iyi A20B-2001-0930 ile değişim testi, nihai teşhis ve doğrulama yöntemidir..

S4: A20B-2001-0930'da doğru ayarlanması gereken yapılandırma anahtarları var mı?

Tip A kontrol PCB, eksen parametreleri ve arayüz ayarları için yapılandırma anahtarları taşır. Orijinal kartı çıkarmadan önce, tüm anahtar konumlarını fotoğraflayın veya kaydedin.Değiştirme aynı şekilde yapılandırılmalıdır.Yanlış anahtar ayarları VRDY arızaları, yanlış alarm kodları veya CNC beklentilerine uymayan servo davranışları üretir.

S5: A20B-2001-0930 nereden geliyor?

FANUC Alpha servo tahrik sonrası pazarı aracılığıyla Alpha SVM modülü uzmanları, FANUC CNC tahrik onarım merkezleri ve test edilmiş fazladan tedarikçiler.Birçok yedekleme tedarikçisinin A20B-2001-0930'u sadece çıplak bir kart olarak değil, tam test edilen A06B-6079 SVM1 modülünün bir parçası olarak sunduğunu unutmayın., çünkü kontrol kartının tüm modül olmadan yalıtımlı olarak test edilmesi mümkün değildir.
