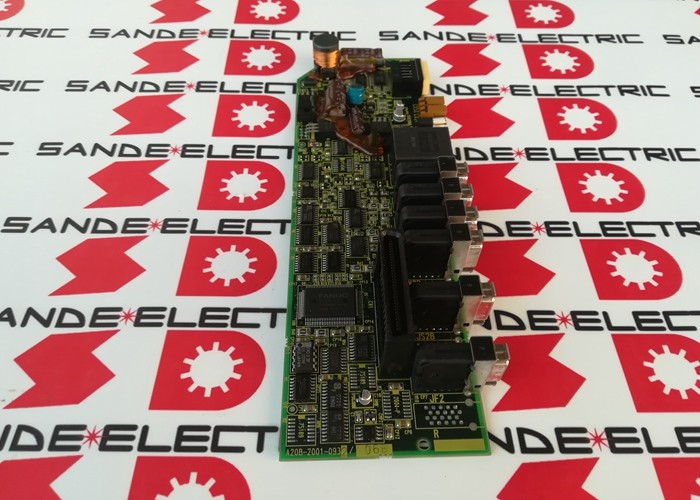

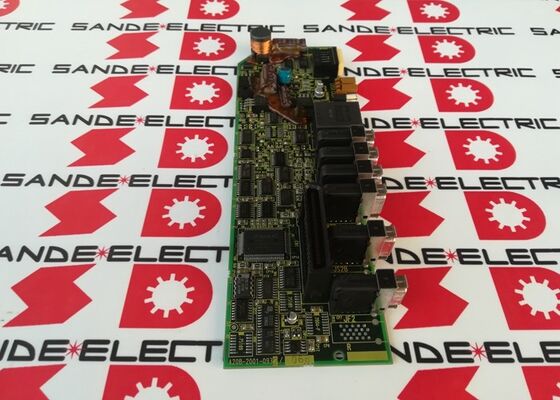

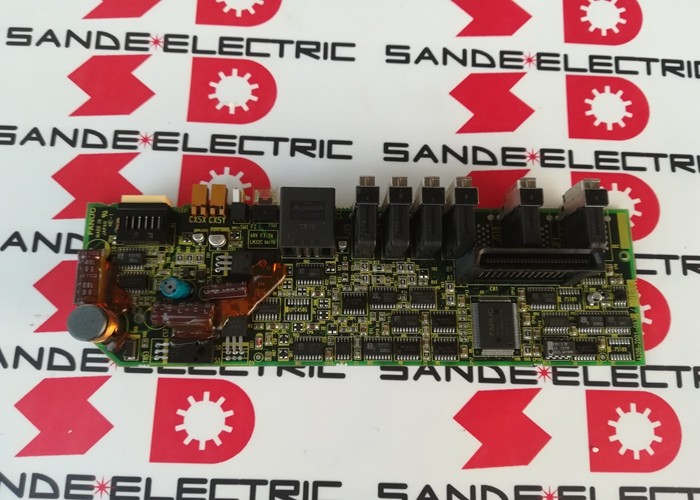

1 PC Kullanılmış Fanuc A20B-2001-0932 PCB Board A20B20010932 A2OB-2OO1-O932

A20B-2001-0932 FANUC Alfa SVM1 Servo Kontrol PCB A06B-6079-H106 / Tip A / 48V / 8 Bölümlük Ekran / Supersedes A16B-2202-0790

Alfa SVM1 Birinci nesil Dijital Servo Sürücü

FANUC Alpha (α serisi), FANUC'un orijinal yüksek performanslı dijital servo amplifier platformunu temsil eder.A06B-6079 serisi SVM1 modülleri, bu platform için tek eksenli servo amplifikatörler.

A20B-2001-0932 bu Alpha SVM1 modülleri için kontrol PCB'si (ön kartı)

CNC ile Tip A arayüzü üzerinden iletişim kurar:Tip A arayüzü FSSB'den (Fiber Optic Servo Serial Bus) önce gelir. Eksen komut ve geri bildirim için farklı bir iletişim protokolü kullanır.ve ilgili FSSB öncesi CNC sistemleri.

SVM1 modülleri aracılığıyla ALPHA servo motorlarını çalıştırır:DNC Electronics, A20B-2001-0930 sınıfı panellerinin "12A'dan 80A'ya kadar olan SVM1 modülleri, A1 / 3000'den A22 / 2000 boyutuna kadar Alfa motorlarını çalıştırdığını" doğruluyor." A20B-2001-0932 aynı A06B-6079 SVM1 ailesine hizmet ediyor.

Ana Özellikler

A20B-2001-093x Aile ¢ Alfa SVM1 Kontrol PCB'leri

A20B-2001-093x ailesi, Alpha SVM1 (A06B-6079) tek eksenli modülleri için kontrol PCB grubudur:

GE Fanuc Alpha Serisi Kılavuzu, A20B-2001-0932'yi de SVM1-240 (H107) ile ilişkili olarak listeler ve Alpha serisinin genişletilmiş tek eksenli aralığının bir parçası olarak belirtir.

Uygulama Senaryoları

Alfa SVM1 kontrol panosu hatası:FANUC Alpha serisi işleme merkezi, belirli bir eksende servo iletişim alarmları geliştirir. A20B-2001-0932, tahrik modülü etiketindeki hata olarak tanımlanır. Değiştirme ekseni geri yükler.

Eski CNC makinelerinin bakımı:A production line running Series 16-B or 18-B CNC controls with A06B-6079 Alpha servo drives requires A20B-2001-0932 for continued operation — the Alpha generation predates Alpha-i but remains in service on many established machine tools.

Sık Sorulan Sorular

S1: Alfa SVM1 sürücüleri için Tip A ve Tip B (FSSB) arayüzü arasındaki fark nedir?

Tip A arayüzü, CNC ile her bir servo amplifier arasında paralel sinyal hatları ile özel bir seri bağlantı kullanır.FSSB (B tipi/FSSB) fiber optik bir güvercin zinciri kullanır, kablolama karmaşıklığını azaltır ve toplam EMI bağışıklığını sağlar. A20B-2001-0932 Tip A arayüz sürücüleri (A06B-6079 serisi) hizmet verir. A20B-2100-0540 FSSB arayüz sürücüleri (A06B-6096 serisi) hizmet verir..Bunlar farklı donanım nesilleri ve panolar değiştirilemez.

S2: A20B-2001-0932 daha eski A16B-2202-0790'ı değiştirebilir mi?

GE Fanuc Alpha Serisi kılavuzu, A16B-2202-0790'ı eski özellik olarak ve A20B-2001-0932'yi aynı kart pozisyonu için mevcut/yeni özellik olarak listeler.Çoğu Alpha SVM1 uygulaması için bu doğrudan bir yedek.Montajdan önce uygun FANUC Alpha serisi bakım kılavuzundan uyumluluğu doğrulayın.

S3: A06B-6079-H106 SVM1 modülü hangi Alfa servo motorlarını çalıştırır?

DNC Electronics, A20B-2001-0930 sınıfı (aynı aile) sürücüleri "A1/3000'den A22/2000'e kadar Alfa motorları" doğruluyor." H106 modülünün spesifik akım değeri uyumlu motor çerçevesinin boyutunu belirler.Motor özelliklerini A06B-6079-H106 modülü belgelerinden doğrulayın.

S4: A20B-2001-0932'yi değiştirmek servoparametreleri etkiler mi?

No. Servo parametreleri CNC'nin ana parametreler belleğinde bulunur. A20B-2001-0932 yedeklemesini monte ettikten sonra CNC, Tip A servo iletişimini yeniden kurar ve mevcut servo parametrelerini uygular.Üretime geri dönmeden önce düşük hızlarda normal eksen tepkisini doğrulayın..
