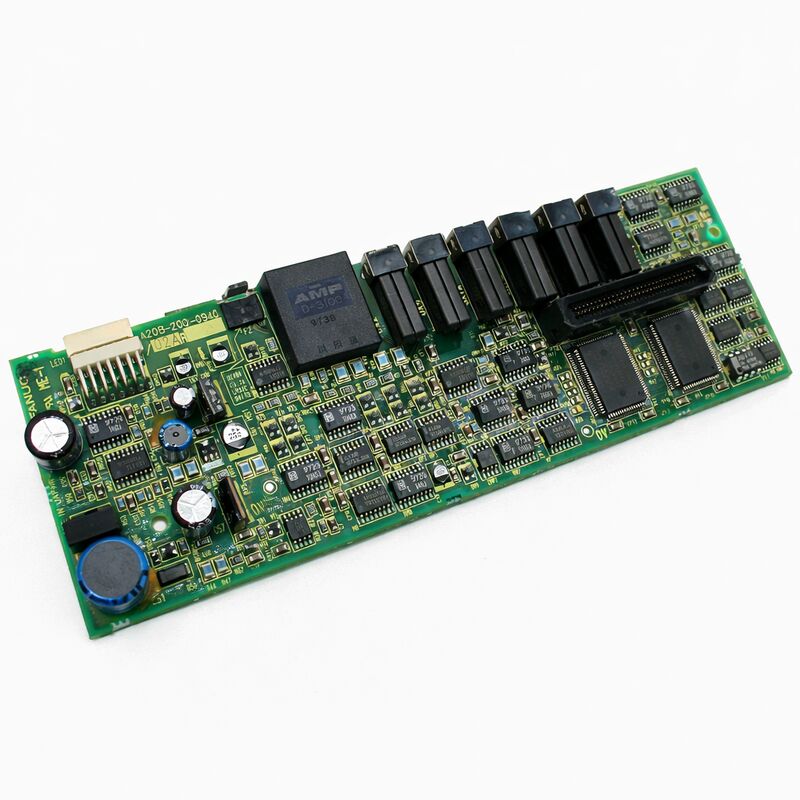

1PCS Kullanılmış FANUC A20B-2001-0940 Servo Control Board A2OB-2OO1-O94O A20B20010940

FANUC A20B-2001-0940 | 6079 Alpha SVM3 Üç Eksenli Servo Sürücü Kontrol PCB'si — Tip A Arayüzü, Japonya Menşeli

Parça Numarası: A20B-2001-0940

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Üç Eksenli Servo Sürücü Kontrol PCB'si (Üst Kart)

Kart Serisi: A20B-2001

Sürücü Ailesi: A06B-6079 Serisi (Alpha SVM3 — Üç Eksenli Servo Amplifikatör Modülleri)

Genel Bakış

A20B-2001-0940, FANUC'un A06B-6079 serisi SVM3 üç eksenli Alpha servo amplifikatör modüllerinin içindeki kontrol PCB'sidir — üst karttır. 6079 modülünün iki kartlı mimarisi içinde, A20B-2001-0940 zeka katmanıdır.

Modülün önüne monte edilir, üç eşzamanlı eksen için tüm servo kontrol işlemlerini yürütür ve sürücüyü CNC kontrol cihazına ve servo motorlara bağlayan fiber optik ve kablo arayüzlerine bağlanır.

SVM3 — Servo Amplifikatör Modülü, Üç Eksen — L, M ve N eksen kontrolünü tek bir 90 mm modüle sığdıran konfigürasyondur. Bu kompaktlık, FANUC'un Alpha sürücü sistemi tasarım felsefesinin merkezindeydi: eksen sürücülerini konsolide etmek, PSM'den ortak bir DC bara paylaşmak ve toplam kabin ayak izini azaltmak.

A20B-2001-0940, üç eksenli düzenlemeyi mümkün kılan şeydir — tek bir karttan üç bağımsız kapalı döngü servo kontrol algoritmasını eşzamanlı olarak çalıştırır ve her eksen için akım komutlarını yönetir.

A20B-2001-0940, SVM3'ün Tip A arayüzü sürümlerine hizmet eder — A06B-6079-H301'den H307'ye kadar olan aralık.

Tip A arayüzü, CNC kontrol cihazı ve sürücü arasında PWM (darbe genişlik modülasyonu) sinyalleri kullanır. Altı PWM sinyali, üç fazlı motor akım komutlarını kodlar.

Bu, 6096 serisinin FSSB optik fiber arayüzünden önceki FANUC servo sürücü neslidir — 6079 SVM3, optik kablo yerine kablolu PWM bağlantıları aracılığıyla CNC ile iletişim kurar.

Temel Özellikler

Üç Eksenli Servo Mimari — Bir Kart, Üç Döngü

A20B-2001-0940, üç ayrı servo kontrol döngüsünü gerçek zamanlı olarak çalıştırır. Her eksen — L, M, N — kendi akım komutuna, kendi enkoder geri beslemesine ve eşzamanlı olarak çalışan kendi kapalı döngü algoritmasına sahiptir.

Kart, CNC'den üç eksen için konum komutları alır, üç motorun tümünden enkoder geri beslemesini işler, her biri için akım hatasını hesaplar ve altındaki A16B-2202-078x kablo kartındaki güç transistörlerine giden akım komutlarını üretir.

Bu, temelinde kapalı döngü servo kontrolüdür.

Kartın görevi, her motor akımının komut edilen değeri minimum hatayla takip etmesini sağlamaktır. Bir kesici takım değişken malzeme direnciyle karşılaştığında, motor akımı mikrosaniyeler içinde ayarlanır. Kontrol döngüsünün hızı ve doğruluğu, makinenin yük altında programlanmış yolunu ne kadar iyi tuttuğunu belirler.

Üç döngü bağımsızdır ancak ortak bir saat paylaşır.

Bu senkronizasyon önemlidir — CNC'nin enterpolasyonu, servo sistemin hassas eksen senkronizasyonunu sürdürmesini bekleyerek üç eksen için aynı anda konum komutları üretir. A20B-2001-0940, bu senkronize üç eksenli yanıtı tek bir karttan yönetir.

Tip A PWM Arayüzü

A06B-6079 serisi, Tip A arayüzünü kullanır — CNC ve sürücü modülü arasındaki bir kablo üzerinde taşınan PWM sinyalleri. A20B-2001-0940, bu PWM sinyallerinin alıcısıdır.

CNC'den görev döngüsü ile kodlanmış akım komutlarını çözer, her eksen için motor akımı talebini çıkarır ve bu talebi servo kontrol döngüsüne besler.

Tip A arayüzü, alarm ve hazır sinyallerini ters yönde — sürücüden CNC'ye — taşır. Sürücü bir hata algıladığında, alarm kodunu bu sinyaller aracılığıyla geri iletir.

A20B-2001-0940, hem PWM sinyal kod çözme hem de alarm raporlama mantığını içerir. Kart arızalandığında, CNC üç eksende de aynı anda alarm sinyalleri görebilir — üç eksenli modüldeki bir kontrol kartı arızasının yaygın belirtisi.

Sürücü Modülü Servisi — Kontrol Kartı ve Kablo Kartı

6079 SVM3 modülünün iki kartlı yapısı, prensipte kontrol kartı ve güç bölümü arasında hata izolasyonuna izin verir. Bir alarm göründüğünde, alarmın türü sorunun hangi bölümde olduğunu gösterir.

Kontrol kartı alarmları (A20B-2001-0940) tipik olarak iletişim hataları, VRDY (hız hazır) arızaları veya sinyal işleme ile ilgili alarm kodları olarak ortaya çıkar — güç kademesinin sağlam olabileceği ancak kontrol kartının doğru başlatılamadığı durumlar.

Güç kartı alarmları (A16B-2202-078x), aşırı akım, transistör arızası veya faz kaybı alarmları olarak ortaya çıkar — yüksek akım anahtarlama kademesindeki donanım arızaları.

Uygulamada, uzman servis sağlayıcıları A20B-2001-0940'ı yalnızca tam sürücü modülü bağlamında tedarik eder.

Test, üç eksenin de motor yükü altında çalıştırılmasını gerektirir — tam modül montajı olmadan bir tezgahta tekrarlanamayan koşullar.

SSS

S1: 6079 SVM3 modülünün üç ekseninde (L, M, N) aynı anda servo alarm kodları görünüyor. Motorlar ve kablolar kontrol edildi ve hasarsız oldukları doğrulandı. A20B-2001-0940 mı arızalı?

Onaylanmış iyi motorlar ve kablolarla aynı anda görülen alarmlar, kontrol kartına güçlü bir şekilde işaret eder. A20B-2001-0940, üç eksen kanalının ortak unsurudur.

Özellikle kartın güç kaynağı bölümünü veya ortak sinyal işleme devresini etkileyen bir kontrol kartı arızası, üç eksenin de aynı anda alarm vermesine neden olacaktır.

Tam modülde onaylanmış iyi bir kontrol kartı ile değiştirme testi, kesin teşhis adımıdır.

S2: Sürücü modülü başlatmada VRDY KAPALI alarmı gösteriyor. Belirli bir eksen alarm kodu görünmüyor. Bu, A20B-2001-0940 hakkında ne anlama geliyor?

Başlatmada VRDY KAPALI, sürücünün başlatılmasını tamamlamadığını ve CNC'ye hazır olduğunu bildirmediği anlamına gelir.

Bu, kontrol kartının açılış kendi kendine testini tamamlayamaması, karttaki yanlış anahtar ayarları veya CNC tarafındaki eksik veya yanlış sinyallerden (sürücü VRDY'yi onaylamadan önce Tip A PWM sinyallerinin mevcut olması gerekir) kaynaklanabilir. Öncelikle CNC tarafındaki PWM kablo bağlantılarını kontrol edin.

Bağlantılar iyiyse, A20B-2001-0940'taki anahtar ayarlarını sürücünün belgeleriyle karşılaştırarak inceleyin.

S3: Yeni bir A20B-2001-0940 takılıyor. Eşleşmesi gereken anahtar veya jumper ayarları var mı?

Evet. Kontrol kartı, eksen sayısını, arayüz tipini, pil bağlantı düzenini ve diğer sürücü düzeyindeki parametreleri ayarlayan yapılandırma anahtarlarını taşır.

Orijinal kartı çıkarmadan önce, tüm anahtar konumlarını fotoğraf veya yazılı notlarla belgeleyin.

Yedek kart, orijinaliyle aynı şekilde yapılandırılmalıdır. Yanlış ayarlar VRDY arızalarına, yanlış alarm kodlarına veya sürücü davranışının CNC'nin beklentileriyle eşleşmemesine neden olur.

S4: 6079 SVM3 modülü 12 yıldır hizmette. A20B-2001-0940'taki yaşa bağlı hangi bileşenler ilk önce arızalanır?

Kontrol kartının dahili güç kaynağı bölümündeki elektrolitik kapasitörler, birincil yaşlanma endişesidir — kartın mantık ve arayüz devreleri için düzenlenmiş voltajları sağlarlar.

Kapasitansları azaldıkça ve yaşla ESR yükseldikçe, besleme raylarında dalgalanma gelişir. Erken belirti, belirgin bir neden olmaksızın ortaya çıkan ve kaybolan aralıklı alarm kodlarıdır.

Mutlak enkoder verileri için yedek pil de zamanla sınırlı bir bileşendir — tipik hizmet ömrü 2–3 yıldır ve tükenmesi güç kesintisinde konum verisi kaybına neden olur.

S5: 6079 SVM3 (Tip A arayüzü) değiştirilmesi gerekiyor. Aynı eksen akım derecelerine sahipse 6096 SVM3 (FSSB arayüzü) yerine kullanılabilir mi?

Hayır. 6079 Tip A ve 6096 FSSB sürümleri, CNC ve sürücü arasında tamamen farklı iletişim arayüzleri kullanır.

CNC'nin servo kontrol kartı, sürücünün arayüz tipine uymalıdır.

Bir FSSB sürücüsünü Tip A sürücüsüyle değiştirmek, CNC'nin servo arayüz donanımını ve yapılandırmasını değiştirmeyi gerektirir — doğrudan bir değişim değildir. Sürücü arayüz tipini, takılı CNC'nin servo arayüzüyle tam olarak eşleştirin.
