FANUC A20B-2002-0020 3 yuvarlaklı arka plan PCB 16 / 18 serisi CNC, Japonya kökeni

Parça numarası:A20B-2002-0020

Üreticisi:FANUC Corporation (Japonya)

Ürün Türü:Arka plan PCB 3-slot raf arayüzü

Tahta Serisi:A20B-2002

Uyumlu Sistemler:FANUC Serisi 16 / 18 CNC ve uyumlu

Genel bakış

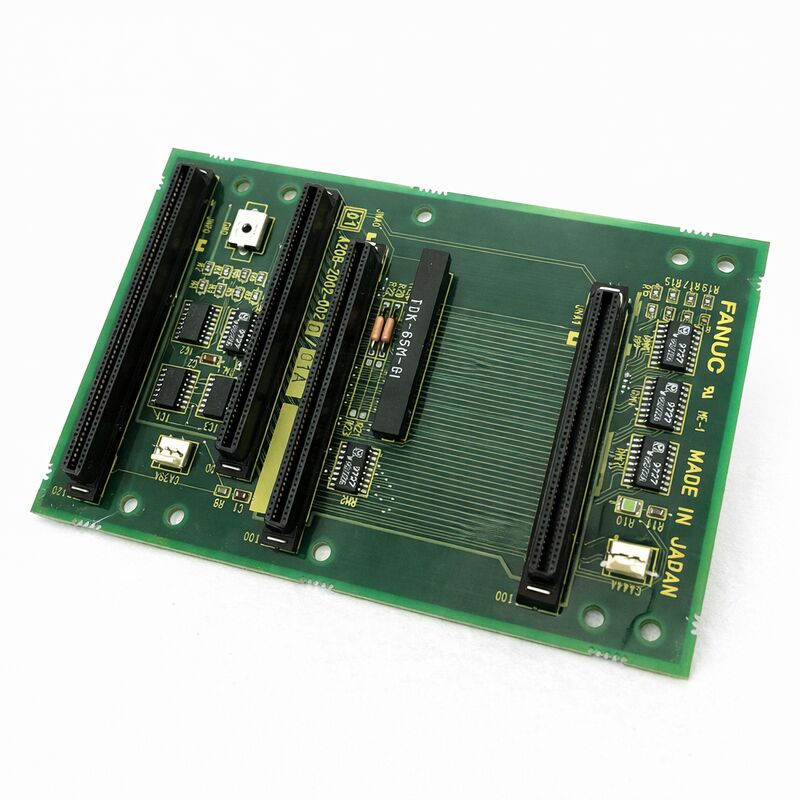

A20B-2002-0020, FANUC Serisi 16 ve 18 CNC sistemleri için 3 yuvarlaklı bir arka plan basılı devreler kartıdır.Kontrol tablosunun yapısal ve elektrik temelleri diğer tüm panellerin bağlandığı tahtadır..

Ana CPU kartı, güç kaynağı birimi ve seçenek kartları, bu arka düzlem tarafından sağlanan üç yuvasını işgal ediyor.Bu paneller arasındaki her sinyal ve güç bağlantısı A20B-2002-0020.

CNC bakımında arka plan tahtası kolayca göz ardı edilir çünkü nadiren arıza ederler. Aktif işlem bileşenleri :Bir bağlantı pozisyonundan diğerine sinyal ve güç taşımak, aktif panellerin yuvalarına güvenli bir şekilde monte edilmesi ve raf montajının fiziksel hizasını korumak.

Bu pasif doğa, hataların nispeten nadir görülmesinin nedenidir.Rack'taki her tahta aynı anda etkilenir..

A20B-2002-0020, 16/18 Serisi denetleyicileri için A20B-2002 backplane serisindeki özel 3 yuvalı varyanttır.

Üç yuva ana CPU kartını, güç kaynağı kartını ve bir ek seçenek kart pozisyonunu barındırır.

Bu yapılandırma, standart 16/18 Serisi sistem düzenini kapsar.

Ana Özellikler

Arka planın Yaptığı İşler

Bir FANUC CNC kontrolörü tek bir pano değildir. Her biri belirli bir işlev yerine getiren bir rafda monte edilmiş bir dizi kartdır. Ana CPU kartı hareket hesaplamasını işliyor.Güç kaynağı kartı gelen voltajları mantık kartlarının gerektirdiği düzenlenmiş seviyelere dönüştürür.Seçenek panelleri Servo arayüzleri, I/O modülleri, iletişim panelleri “özel yetenekler ekler.

Bu panolar birbirleriyle sürekli iletişim kurar.

CPU komutları servo arayüzüne gönderir. Servo arayüzü konum verilerini iade eder. Güç kaynağı durum raporları.Tüm bu iletişim, arka planın bakır izleri ve bağlantıları üzerinden geçer..

Arkaplan da güç dağıtır.

Güç kaynağı kartı, düzenlenmiş voltajları arka plan otobüsüne gönderir. Bu voltajlardan çekilen tüm kartlar bunları arka plan üzerinden alır.Bu merkezi güç dağıtımı, bireysel panellerin kendi güç bağlantılarına ihtiyaç duymamasını sağlar..

Fiziksel destek üçüncü işlevdir.

Arka düzlük, her bir levha için mekanik tutma sağlar, onu pozisyonunda tutar ve titreşim altında bağlantı bağlantısını korur.

CNC makine aletleri çalışma sırasında titreşmektedir makine işleme süreci, soğutma sıvısı pompası, çip taşıyıcı ve makinenin kendi hareketi hepsi katkıda bulunur.

Arka plan, makinenin kullanım ömrü boyunca bu titreşim yoluyla güvenli bir tahta bağlantısını sürdürmelidir.

Arka plan arızaları

Çoğu arka plan hatası, her bir panelin kenar bağlantısını alan kadın bağlantıların bağlantı pozisyonlarından kaynaklanır.Bu konektörler makinenin ömrü boyunca binlerce yerleştirme ve çıkarma döngüsüne maruz kalır.Kontak lensleri yıpranmış.

Aralıklı arızalara neden olan yüksek direnç noktaları geliştirirler veya hasar görürler ve kalıcı bağlantı arızası yaratırlar.

PCB'nin fiziksel hasarı, çarpışmadan kaynaklanan çatlaklar, aletlerden kaynaklanan iz hasarı veya soğutma maddesinin girmesinden kaynaklanan korozyon sinyal yollarını kesebilir.İki pano arasındaki kırık bir iz, özellikle bu panolar arasındaki iletişim yolunu etkiler..

Diğer yaygın hata mekanizması kirlenmedir.

Kontrol kabinesindeki soğutucu sis zamanla devre kartlarına yerleşir.Bağlantı kontakları arasındaki kirlilik kısmi kısa devre yaratabilir veya sinyal bozulma noktasına kadar temas direncini artırabilir..

Yedekleme Düşünceleri

Bir arka planın değiştirilmesi için öncelikle tüm panellerin rafdan çıkarılması gerekir. Kurulu paneller ¢ CPU, PSU, seçenek kartları ¢ dikkatlice çıkarılmalıdır,Bağlantıları izlenmiş, böylece doğru pozisyonlara geri döndürülür..

Arka plan değiştirildikten ve tahtalar yeniden yerleştirildikten sonra, her tahtanın tam olarak oturduğunu kontrol edin.

Kısmen oturmuş bir pano, bu kartın iletişim yolunda bir arıza yaratıyor.

Bu arka plan üzerindeki tüm iletişimler A20B-2002-0020'nin bağlantılarından geçtiğinden, tam olarak çalışmayan bir pano, arızalı bağlantıdan geçen sinyaller için alarmlar üretecektir.

Herhangi bir denetleyici bakımı için geçerli olan aynı yazılım ve veri göz önünde bulundurmaları burada geçerlidir. Denetleyici rafında herhangi bir işe başlamadan önce tüm denetleyici verilerinin tam yedeklemesini yapın.

Sık Sorulan Sorular

S1: Güçlü bir bisiklet olayından sonra birden fazla ilişkisi olmayan alarm aynı anda ortaya çıktı.

Farklı tahta fonksiyonlarında birden fazla aynı anda alarm, bir arka plan hatasıyla uyumludur. Özellikle, bir güç dağıtım veya otobüs iletişim sorunu.

Tek bir panelin arızası genellikle sadece o panelin işleviyle ilgili alarmlar üretir.

Eğer CPU, PSU ve seçenek panosu aynı anda alarmlar gösteriyorsa, aralarındaki ortak unsur backplane mantıksal başlangıç noktasıdır.

Arka uçun hatalı olduğu sonucuna varmadan önce güç kaynağı çıkış voltajlarını da kontrol edin.

S2: İki pano arasındaki belirli bir iletişim yolu aralıklı olarak başarısız oluyor. Diğer tüm işlevler normal. Bu bir arka plan sorunu mu?

İki belirli paneller arasındaki aralıklı arıza ̇ diğerleri doğru iletişim kurarken ̇ özellikle bu iki panelin arka plan bağlantılarına işaret eder,ya da bu bağlantı pozisyonları arasında sinyalleri yönlendiren iz.

Bu, genel bir arka plan arızasından daha spesifiktir ve etkilenen bağlantı kontaklarını temizleyerek ve tedavi ederek onarılabilir.

Bağlantı bakımından sonra aralıklı arıza devam ederse, arka planın değiştirilmesi gerekebilir.

S3: Kontrol kabinesinin içinde soğutma suyu bulundu. Birkaç tahta temizlendi. Arka planı da denetlenmeli ve temizlenmeli mi?

Arka plan diğer levhalarla aynı dolaba monte edilmiş ve aynı kirliliğe maruz kalmıştır.

Arka plan bağlantı pozisyonlarını elektronik güvenli temas temizleyicisiyle dikkatlice temizleyin ve soğutucu maddenin bitişik temasları köprüleyebileceği bağlantı düğmesi alanlarına özel dikkat gösterin.

Temizlikten sonra, herhangi bir tahtayı yeniden yerleştirmeden önce büyütme altında görsel olarak kontrol edin.

Arka plan tamamen kurumadan çalıştırmayın.

S4: 3 yuvarlaklı A20B-2002-0020, diğer A20B-2002 arka plan çeşitlerinden nasıl farklıdır?

A20B-2002 serisi, farklı kontrolör konfigürasyonlarına uyan farklı yuva sayısına sahip arka uçları içerir.

-0020, standart Seri 16/18 yapılandırması için özel olarak üç yuva sağlar.

Değiştirmeyi satın almadan önce mevcut arka planın yuva sayısını etiketinden doğrulayın.

S5: Arka planın değiştirilmesinden sonra, bir tahta daha önce olmayan bir hatayı gösterir. Tahta eski arka planda çalıştığı doğrulandı. Ne yanlış gitti?

Daha önce çalışan bir tahtada arka planın değiştirilmesinden sonra ortaya çıkan bir hata, bir kurulum sorununa işaret eder.Bağlantı bağlantıları hasar gördü veya yeni arka düzlemde yanlış hizalandı., veya tahta, işleme sırasında elektrostatik boşaltma nedeniyle hasar görmüştür.

Güç kapatın, etkilenen tahtayı sıkıca yeniden yerleştirin ve tekrar test edin.

Eğer hata devam ederse, yeni arka düzlemdeki bağlantı pozisyonunun hasarlı olup olmadığını kontrol edin.
