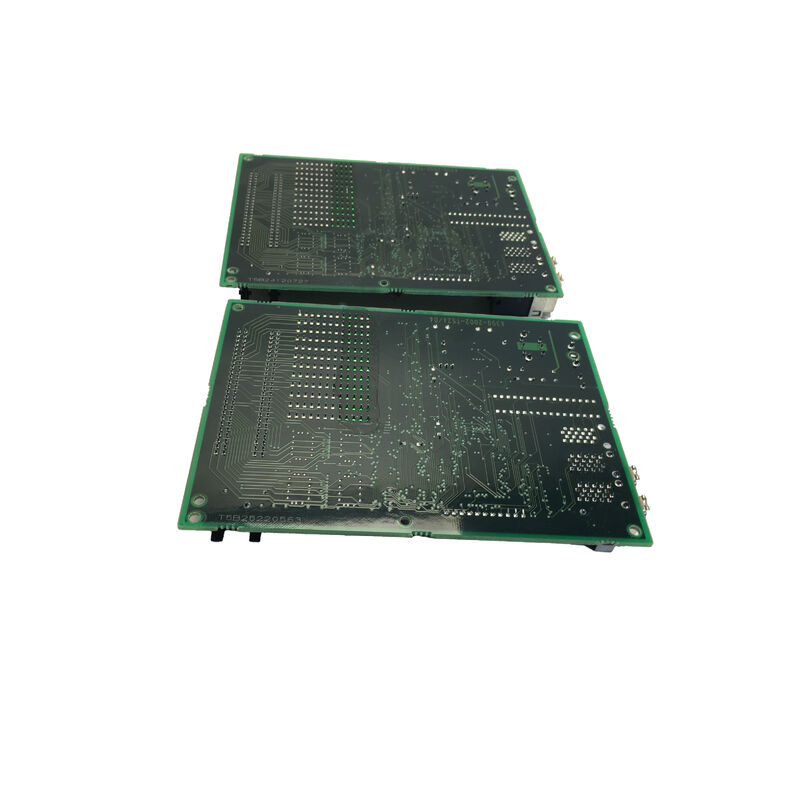

Kullanılmış FANUC A20B-2002-0110 A20B20020110 A2OB-2OO2-O11O

FANUC A20B-2002-0110∙ 2 yuvarlaklı arka plan PCB A20B-2002 Serisi, CNC Kontrolör Rack Bağlantısı, Güç ve Sinyal Dağıtımı, Japonya Kökenli

Genel bakış

BuFANUC A20B-2002-0110FANUC'un A20B-2002 serisinden 2 yuvarlaklı arka plan PCB'dir. İki CNC kontrol modülünün birlikte monte edildiği ve çalıştığı fiziksel temel.FANUC'un Seri 16/18 dönemi CNC denetleyicilerinin mühendislik mimarisinde, kontrol elektronikleri tek bir monolitik kart olarak değil, özel amaçlı modüller koleksiyonu olarak inşa edilmiştir. Ana CPU, servo arayüzü, I / O seçenekleri, bellek genişletme,İletişim kartları ️ ortak bir arka planına takılan.

Bu modülerlik kasıtlı bir tasarım seçimiydi: çalışmayan modülleri rahatsız etmeden değiştirmeyi sağlar,Açık bir yuvaya yeni bir seçenek kartı ekleyerek sistem kapasitesinin genişletilmesini sağlar, ve FANUC'un ortak bir donanım platformundan farklı CNC konfigürasyonları oluşturmak için modülleri karıştırıp eşleştirmesini sağlayarak üretimi basitleştirir.

Arka plan bu işi yapar.

Bir FANUC kontrol cihazı rafındaki her modül, kenar bağlantıları ¢ her modülün alt kenarındaki kart kenar parmaklarıyla eşleşen altın kaplama kontakları aracılığıyla arka düzlüğe bağlanır.Bu bağlantılarla., arka plan her modüle aynı anda güç kaynağı voltajlarını (CNC'nin güç kaynağı biriminden düzenlenen DC rayları) sağlar.ve modüllerin birbirleriyle iletişim kurmasına izin veren ortak otobüs sinyal hatlarını sağlar.

2 yuvarlaklı bir arka plan için, bu ortak elektrik ortamında iki modül birlikte bulunur.

A20B-2002-0110'un 2 yuva formatı, sadece iki modülün ortak bir raf paylaşması gereken denetleyici bölümlerinde kullanılan serinin en kompakt konfigürasyonunu oluşturur.veya kontrol elektroniklerini büyük bir dolap içinde uzaysal olarak dağıtmak için tek tek raf bölümlerinin kullanıldığı sistemlerde.

Daha büyük FANUC raf konfigürasyonları, aynı A20B-2002 ailesinden 3 yuvarlak, 4 yuvarlak veya 6 yuvarlak arka düzlem varyantlarını kullanır; her biri aynı temel işlevi yerine getirir, ancak daha fazla modül pozisyonu ile.

Ana Özellikler

"Pastif" Bir Arkaplanın İçindeki Mühendislik

A20B-2002-0110'u "pasif" bir kart olarak adlandırmak, mikroprosesör, bellek ve aktif sinyal işleme içermediği anlamına gelir.

Endüstriyel bir arka planın PCB tasarımı, dışarıdan görünmeyen birkaç mühendislik zorluğunu içerir:

Güç izleme tasarımı:Arkaplanın güç rayları, aynı anda monte edilen tüm modüllerin birleşik yükünü taşır.

FANUC CNC sistemindeki 2 yuvarlaklı arka plan için bu, +5V, ±15V taşıyan bakır izleri anlamına gelir.ve +24V iki tam yüklü kontrol modülünün en yüksek akım alımını kaldırmalı ̇ potansiyel olarak birkaç amperi ̇ aşırı dirençli voltaj düşüşü olmadan, ve PCB substrat hasar noktasına kadar ısıtıcı izleri olmadan.

İz genişliği, bakır ağırlığı ve tasarım yoluyla hepsi panelin uzun vadeli güç dağıtım bütünlüğüne katkıda bulunur.

Otobüs sinyali bütünlüğü:Arkaplan üzerindeki paralel veri otobüsü izleri, birkaç on megahertz'e kadar olan hızlarda dijital sinyaller taşır.

Bu frekanslarda, PCB izleri bir iletim hattı olarak hareket eder. Otobüs hatalarına neden olan sinyal yansımalarını önlemek için impedansının, sürücü ve alıcı devrelerin impedansına uyması gerekir.

Arka planın katman yığını, iz geometri ve bitiş tasarımı, belirtilen çalışma frekansında sinyal bütünlüğü için tasarlanmıştır.

Modüller arasındaki yalıtım:Paylaşılan otobüse rağmen, arka plan üzerindeki bazı sinyaller yalnızca belirli yuvalara yönlendirilmelidir.

The backplane's artwork defines exactly which connector pins are common across all slots and which are dedicated to individual slots — an error in this routing at PCB design time would cause two modules to interfere with each other's dedicated signals.

FANUC'un arka plan tasarımları, kurulabilen tüm modül kombinasyonlarına karşı doğrulanır.

A20B-2002-0110'un değiştirilmesi gerektiğinde

Backplane arızaları nadirdir

Devam hasarı:Döner akım kaynağındaki veya CNC'nin iç DC otobüsündeki bir gerilim pik, PCB substratının dielektrik dayanıklılığını aşacak kadar şiddetli ise, bitişik güç ve toprak izleri arasındaki yalıtım bozulmasına neden olur.

Hasarlı alan, görsel olarak karbonlaşmış veya renk değiştirmiş PCB malzemesi olarak görünür ve yük altında veya giderek kötüleşebilecek devam eden kısmi kısa devreyi temsil eder.

Bir dalgalanma olayından görünür izleme gösteren herhangi bir pano, kullanılmaya devam edilmemek üzere değiştirilmelidir.

Soğutucu maddenin veya kirliliğin içeri girmesi:Makine aletleri ortamları havada bulunan soğutucu madde sisleri, metal tozları ve yağ aerosollerini üretir.

Güç ve yer uçaklarının aynı tahta üzerinde yakın bir şekilde çalıştığı bir arka düzlemde,İletici bir kontaminasyon filmi, aralıklı otobüs hatalarına veya güç rayının istikrarsızlığına neden olan sızıntı yolları yaratır..

Kartonun uygun elektronik dereceli bir çözücüyle temizlenmesi, sorunu geçici olarak çözebilir; kirlilik yeniden birikirse, kartın değiştirilmesi gereklidir.

Fiziksel bağlantı hasarı:Modüllerin tekrar tekrar yerleştirilmesi ve çıkarılması ¥ uzun yıllar süren bakım ¥ yavaş yavaş arka planın kenar bağlantılarını yıkar.Kullanılmış veya oksitlenmiş temaslar, sistem düzeyinde arızalı bir modülden ayırt edilemez aralıklı modül hataları üretir..

Bağlantı bağlantılarının görsel incelemesi ve bağlantı düğmelerinin sürekliliği testi bu arıza modunu belirler.

Sık Sorulan Sorular

S1: A20B-2002-0110 belirli bir CNC sistemi için doğru 2 yuvarlaklı arka plan olarak nasıl belirlenir?

The correct backplane is specified in the CNC's maintenance manual or hardware connection manual — FANUC publishes hardware configuration tables that list which backplane part number is used with which combination of modules.

Kurulu kartın parça numarası etiketi (genellikle PCB'nin bir kenarında) kurulu varyantı da doğrudan doğruluyor.

A20B-2002 ailesi içinde, 2 yuvarlaklı varyasyonlar, 3 yuvarlaklı veya 6 yuvarlaklı varyasyonlardan fiziksel boyutlarında, yuvarlak sayısında,ve bazen konektör pinout her zaman orijinal kurulumdan tam parça numarası eşleşir.

S2: A20B-2002 serisinin tüm modülleri A20B-2002-0110 arka planına takılıyor mu?

Muhtemelen modül-backplane uyumluluğu, kartın konektör pinout ve yuva atamalarının modülün arayüz gereksinimlerine uymasına bağlı değildir.

FANUC'un donanım belgeleri hangi modüllerin hangi arka plan çeşitleriyle uyumlu olduğunu belirtir.

Bazı modüller yuvalara özgüdür (belirli bir yuva pozisyonu için tasarlanmıştır) ve keyfi bir yuvaya monte edilemez.

Herhangi bir modülü bir yedek arka planına yerleştirmeden önce, CNC'nin donanım kılavuzuna göre yuva atamalarını doğrulayın.

S3: CNC, güç döngüsünde temizlendiği sürece arka düzlemde aralıklı bir arıza oluşursa çalışmaya devam edebilir mi?

Bilinen bir şüpheli arka planla CNC sistemi çalıştırmak gerçek üretim riskini taşır.Güç döngüsünde açık olan aralıklı arka düzlem hataları, kalıcı bir hataya neden olan eşiğe yakın bir sınırlı temas veya kısmi kirliliği gösterir..

Durum daha da kötüleşecek. Güçlü bisiklet, bakım stratejisi değil, bakımın geç kaldığının bir belirtisidir.

Uygun bir yanıt, planlanan duraklama süresini en aza indirmek için elinizde yedek bir arka plan tutarak en erken bakım penceresinde tahta incelemesini ve değiştirmesini planlamaktır.

S4: A20B-2002-0110 ile A20B-2002-0020 aynı mı?

Hayır, -0020 3 yuva arka planı ve -0110 2 yuva arka planıdır.

Birbirlerinin yerine geçemezler; montaj noktaları, bağlantı pozisyonları ve tahta dış hat boyutları belirli raf çerçevelerine eşleştirilir.

Yeni bir kart sipariş etmeden önce orijinal kartın slot sayısını ve tam parça numarasını doğrulayın.

S5: Arka planın değiştirilmesi sırasında modülleri çıkarırken ve yeniden kurarken hangi önlemler gereklidir?

Başlamadan önce tümüyle kapatın. Çıkartmadan önce her modülün konumunu kaydedin ️ rafı hem ön hem de arka taraftan fotoğraflayın. Modülleri sağlam bir şekilde çıkarın,Uzunlukları boyunca eşit basınç √ kaldırma sırasında bir modülü sallayarak hem modülün kart kenarı parmaklarına hem de arka planın bağlantı noktalarına zarar verir..

Arka plan değiştirildikten sonra, her modülü belgelenmiş orijinal yuva pozisyonuna yerleştirin ve güç uygulamadan önce tamamen oturduğunu doğrulayın.

İlk açılışta, makineyi tekrar üretime sokmadan önce tüm modüllerin CNC'nin tanı ekranları üzerinden normal olarak başlatıldığını kontrol edin.
