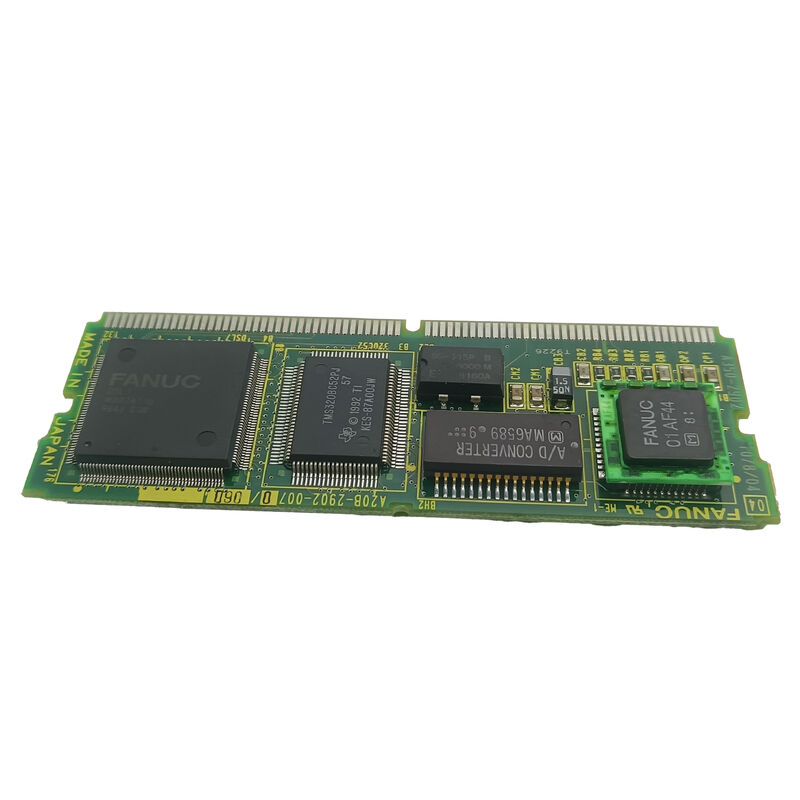

FANUC A20B-2902-0180 | Servo Kontrol Modülü PCB — A20B-2902 Serisi, Takılabilir Servo Arayüz Kartı, CNC Endüstriyel Yedek Parça, Japonya Menşeli

Genel Bakış

FANUC A20B-2902-0180 A20B-2902 ürün ailesine aittir — CNC sisteminin merkezi işlem kartı ile servo amplifikatör sürücü aşamaları arasındaki köprü görevi gören kompakt, takılabilir servo kontrol modülleri serisi.

1980'lerin sonlarından 1990'lara kadar FANUC'un CNC kontrol mimarisinde, A20B-2902 serisi modüller tipik olarak ana CPU kartındaki veya ayrı bir servo anakartındaki özel yuvalara takılır, analog veya dijital servo komut sinyali koşullandırması, geri besleme sinyali alımı ve CNC'nin kontrol edilen eksenleri için eksen kontrol döngüsü yürütme işlevlerini sağlardı.

A350-2902-T186/01 çapraz referansı, bu modül için ilgili bir montaj veya alt spesifikasyonu tanımlar — aynı işlevsel kartın hem bir A20B PCB numarasına hem de bir A350 montaj referansına sahip olduğu yaygın bir FANUC uygulamasıdır; burada A350 numarası, çıplak PCB'nin ötesinde ek donanım veya firmware öğeleri içerebilen oluşturulmuş bir alt montajı tanımlar.

"Soft 9070" ilişkisi, bu modülün amaçlandığı servo yazılım neslini tanımlar — FANUC'un servo kontrol yazılımı sistematik olarak sürümlendirilmişti ve her sürüm belirli motor tipleri, enkoder çözünürlükleri ve kontrol döngüsü parametreleri için ayarlanmıştı.

Yazılım sürümü, modülün kendisindeki firmware'de saklanır ve servo yazılım sürümü ile bağlı motor/enkoder sistemi arasındaki uyumluluk kritik bir kurulum gereksinimidir.

Tüm A20B-2902 serisi kartlar gibi, A20B-2902-0180 de bir yüzey montaj teknolojisi (SMT) modülüdür — CNC'nin kapalı elektrik kabini ortamında güvenilir bir şekilde çalışmak üzere kompakt, yoğun ve termal olarak yönetilmiştir.

Kompakt form faktörü, modern CNC hareketinin gerektirdiği gerçek zamanlı servo işlemeyi sağlarken, önemli panel alanı gerektirmeden kurulumuna olanak tanır.

Anahtar Özellikler

A20B-2902 Ailesi Bağlamında

A20B-2902 serisi, FANUC'un CNC ekosistemindeki çok çeşitli servo ile ilgili PCB'leri kapsar — iki eksenli dijital servo kontrol modüllerinden (A20B-2902-0070 gibi) iş mili arayüz modüllerine (A20B-2902-0236), DRAM bellek modüllerine (A20B-2902-0630) ve SRAM bellek modüllerine kadar.

Aileyi birleştiren şey, takılabilir alt kartlar olmalarıdır — belirli sistem yeteneklerini eklemek veya genişletmek için FANUC'un daha büyük anakart montajlarına takılan kompakt PCB'ler.

A20B-2902-0180'in bu aile içindeki servo kontrol modülü konumu, onu CNC sisteminin hareket açısından kritik bölümüne yerleştirir.

Bu dönemin servo kontrol modülleri, CNC CPU'sunun hesaplanan eksen konumlarını (her interpolasyon döngüsünde güncellenir — tipik olarak kontrol nesline bağlı olarak her 1-8ms'de) almak ve konum komutlarını motor torkuna dönüştüren daha yüksek frekanslı akım ve hız kontrol döngülerini (PWM frekansında, tipik olarak 4-8kHz) yürütmekten sorumluydu.

Bu hiyerarşik kontrol yapısı — CNC CPU'sunda yavaş interpolasyon, özel servo modülünde hızlı servo döngüleri — FANUC'un servo kontrol mimarisinin temelini oluşturur.

Servo Yazılım Sürümü ve Modül Uyumluluğu

A20B-2902-0180 ile ilişkili "Soft 9070" gösterimi önemlidir. FANUC servo yazılım sürümleri, belirli servo motor ve enkoder nesillerine göre uyarlanmış belirli motor parametrelerini, kontrol yasası katsayılarını ve özellik kümelerini kodlar.

Soft 9070 çalıştıran bir modül, tasarlandığı servo motorlar, enkoderler ve CNC sistemi nesli ile eşleştirilir.

Uyumsuz bir yazılım sürümüne sahip bir servo kontrol modülü takmak — örneğin, belirli bir sürüm gerekiyken farklı bir Soft numarasına sahip bir modül değiştirmek — şunlara neden olabilir: yanlış tork sabiti ölçeklendirmesi (eksenin belirli bir konum hatası için yanlış hızda çalışmasına neden olur), yanlış enkoder darbe sayısı yorumlaması (konum yanlış sayımına neden olur) veya servo döngüsünün kazanç ayarları motorun mekanik özellikleriyle eşleşmediği için alarm koşulları.

Bir yedek A20B-2902-0180 takmadan önce yazılım sürümü uyumluluğunu doğrulamak, fiziksel parça numarası eşleşmesini doğrulamak kadar önemlidir.

Teşhis Sinyalleri ve Hata Tanımlama

FANUC CNC sistemlerindeki servo kontrol modülü hataları, servo sisteminden gelen belirli alarm kodları olarak ortaya çıkar. Servo kontrol modülünü (motor, kablo veya güç aşaması yerine) ilgilendiren yaygın alarm kategorileri şunlardır:

Servo iletişim hataları: Kontrol modülü, servo amplifikatörlerle seri iletişimi yönetir — modülün iletişim devreleri arızalanırsa, CNC servo hazır durumunu alamaz, bu da servo başlatma hatası alarmlarına neden olur.

Konum sapması hataları: Servo modülünün konum hatası kaydı, kontrol döngüsünün yanıt verebileceğinden daha hızlı bir şekilde birikirse — modülün firmware'indeki başarısız bir kazanç aşaması veya bozuk bir kontrol parametre setinden kaynaklanır — CNC aşırı takip hatası nedeniyle tetiklenir.

Çoklu eksen eşzamanlı hatalar: Bir kontrol modülü birden fazla eksene hizmet verebileceğinden (CNC yapılandırmasına bağlı olarak), bir modül arızası genellikle tek bir eksen hatası yerine kontrol ettiği tüm eksenlerde eşzamanlı alarmlar olarak görünür; bu da daha çok bir motor veya kablo sorunudur.

SSS

S1: A20B-2902-0180 yedeği için doğru servo yazılım sürümü (Soft numarası) nasıl belirlenir?

Servo yazılım sürümü, orijinal takılı modülün etiketinde yazılıdır veya CNC'nin sistem bilgileri ekranında bulunabilir (MDI panelindeki SYSTEM tuşu aracılığıyla erişilebilir). Makine aleti üreticisinin belgeleri de gerekli servo yazılım sürümünü belirtir.

Bir yedek A20B-2902-0180 temin ederken, kart üzerindeki firmware revizyon soneki (örneğin, /02A) mümkün olduğunca orijinaliyle eşleştirilmelidir. Servo yazılım sürümlerini eşleştirmemek servo alarmlarına veya yanlış eksen davranışına neden olabilir.

S2: A20B-2902-0180 bileşen düzeyinde onarılabilir mi, yoksa tek seçenek değişim midir?

Bileşen düzeyinde onarım, test tezgahlarına ve uygun servo motor yük test ekipmanlarına erişimi olan deneyimli FANUC onarım merkezleri için mümkündür. A20B-2902 serisi modüllerde yaygın onarım öğeleri arasında SMD elektrolitik kapasitörler (yaşa bağlı), ESD olaylarından kaynaklanan hasarlı yüzey montaj IC'leri ve arızalı voltaj regülatörleri bulunur.

Kompakt SMT yapısı, hassas SMD onarım araçları ve yetenekli teknisyenler gerektirir. Üretim açısından kritik makineler için, test edilmiş bir değişim kartı daha hızlı bir yoldur; bileşen düzeyinde onarım, onarım yeteneğine sahip tesisler için daha ekonomik uzun vadeli bir seçenektir.

S3: A20B-2902-0180, takılacağı belirli CNC ana kartıyla eşleştirilmeli midir?

Evet, CNC ana kartının A20B-2902-0180 için uyumlu bir arka panel yuvasına ve arayüz protokolüne sahip olması anlamında. Modül tanımlanmış bir yuvaya takılır — yuva boyutları, konektör pin sayısı ve bu pinlerdeki sinyal protokolü hepsi eşleşmelidir.

Ek olarak, CNC'nin sistem yazılımı modülün belirli donanım sürümünü tanımalı ve başlatmalıdır.

Bir yedek takmadan önce, hedef CNC'nin ana kartı parça numarasını ve modülün kapladığı yuvayı CNC'nin bakım kılavuzuna göre doğrulayın.

S4: A20B-2902-0180'i tutarken hangi ESD önlemleri gereklidir?

A20B-2902-0180, elektrostatik deşarja duyarlı CMOS ve bipolar IC'ler içerir. Her zaman topraklanmış bir noktaya bağlı bir ESD bilekliği ile, ESD güvenli bir mat üzerinde, sentetik kumaşlardan, halılardan ve diğer statik üreten malzemelerden uzakta tutun.

Modülü yalnızca antistatik torbalarda taşıyın ve saklayın. Modülü asla sıradan karton veya plastik yüzeylere koymayın.

ESD hasarı genellikle gizlidir — kart bir ESD olayından sonra işlevsel görünebilir ancak operasyonel koşullar altında günler veya haftalar içinde erken arızalanabilir.

S5: Modülün etiketinde A350-2902-T186/01 yazıyor. Bu, A20B-2902-0180 ile aynı parça mıdır?

Evet. FANUC birçok bileşen için çift numaralandırma kullanır: A20B-XXXX-XXXX numarası çıplak baskılı devre kartını (PCB) tanımlarken, A350-XXXX-XXXXX numarası aynı bileşeni bir alt montaj veya aksesuar paketleme bağlamında tanımlar — çıplak kart artı fabrikada takılmış firmware, koruyucu kapaklar veya aksesuarlar içerebilir. Tedarik ve değişim amaçları için, her iki numara da aynı işlevsel öğeyi ifade eder ve doğru yedeği temin etmek için herhangi bir numara kullanılabilir.

Karışıklığı önlemek için tedarikçilerle iletişim kurarken her iki numarayı da doğrulayın.
