FANUC A20B-2002-0850 | A20B-2002 Serisi 1 Yuvalı Arka Panel PCB — CNC Kontrol Ünitesi Rafı Altyapı Kartı

Tek Yuvalı, Pasif Tasarım

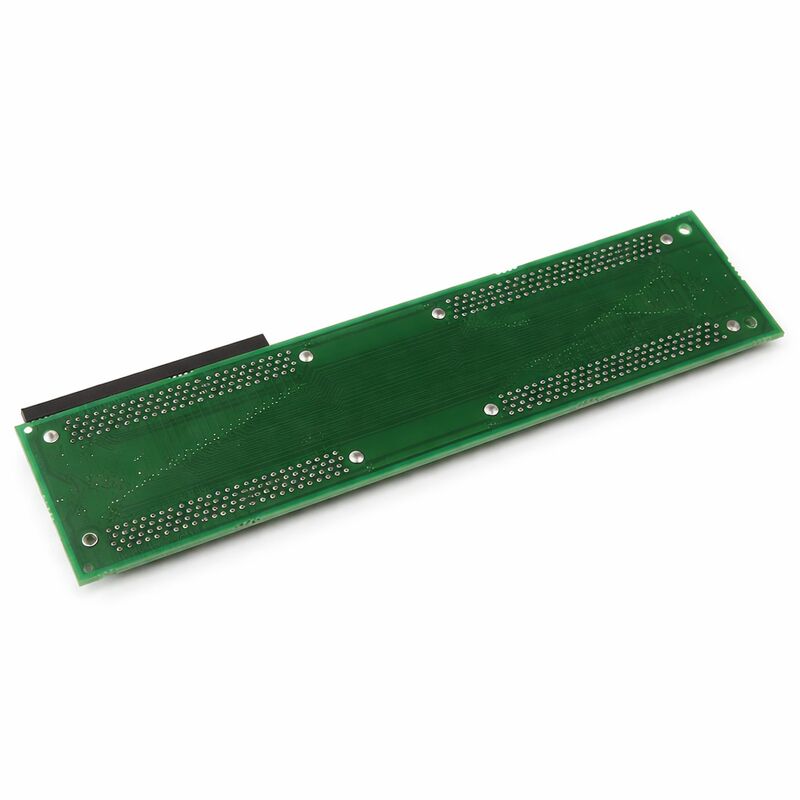

A20B-2002-0850, FANUC'un A20B-2002 serisinden tek yuvalı bir arka panel kartıdır — FANUC'un modüler CNC kontrol mimarisinde kullanılan raf altyapı PCB'leri ailesi. Arka panelin kendisi herhangi bir firmware içermez ve herhangi bir işlem yürütmez. Bir kontrol modülü yuvası için fiziksel ve elektriksel temeli oluşturur: modüle besleme voltajlarını yönlendirir, modül ile rafın ana arka paneli arasındaki veri yolu iletişim sinyallerini taşır ve takılı modülün oturduğu mekanik konektör arayüzünü sağlar.

FANUC'un modüler CNC mimarisi, makine üreticisinin gerektirdiği özel yapılandırmayı oluşturmak için bir kontrol rafı içinde farklı yuva sayılarına sahip arka panel kartları kullanır — bir, iki ve üç yuvalı. A20B-2002-0850 tam olarak bir yuvayı yönetir. Makinenin yapılandırmasının tek bir seçeneği veya genişletme modülünü — ek bir G/Ç kartı, bir iletişim arayüzü, bir veri sunucusu kartı — barındırması gerektiğinde, 1 yuvalı arka panel, rafta boş yuva bırakmadan bu konumu sağlar.

Arka Panel Arızasını Tanımlama

Arka panel arızaları, belirtiler aynı göründüğü için genellikle modül arızaları olarak yanlış tanımlanır — arızalı yuvayı kaplayan modül alarm verir veya iletişim kuramaz, bu da modülün kendisinin arızalandığını düşündürür. İkisini ayıran teşhis adımı: şüpheli modülü aynı türden bilinen iyi bir yuvaya taşıyın. Modül alternatif yuvada çalışırsa, orijinal yuvanın arka paneli arıza kaynağıdır.

Yaygın arıza nedenleri:

• Konnektör aşınmasıtekrarlanan modül çıkarma ve yeniden takma nedeniyle — kontak yay gerilimi düşer, aralıklı bağlantı arızalarına neden olur
• PCB izi çatlaklarımekanik darbe veya aşırı sıkılmış montaj vidaları nedeniyle
• Kirlenmesoğutma sıvısı sisi veya yalıtım boşluklarını köprüleyen ince metalik parçacıklar nedeniyle, termal kapanmalara veya güç alarmlarına neden olan kaçak akıma neden olur

Arka panelin değiştirilmesi veri yedeklemesi gerektirmez — kart hiçbir şey saklamaz. Kartı değiştirin, modülü yeniden takın, açın.

Anahtar Özellikler

SSS

S1: Modül yerine arka panelin arızalı olduğunu nasıl teyit edebilirim?

Şüpheli modülü aynı kontrol ünitesindeki aynı türden bilinen iyi bir yuvaya taşıyın. Modül alternatif yuvada doğru çalışırsa, orijinal yuvanın arka paneli arıza kaynağıdır. Modül her iki yuvada da arızalanırsa, modülün kendisi arızalanmıştır. CNC donanım bağlantı kılavuzunu kullanarak arka panelin güç ve sinyal izlerinin süreklilik kontrolü de yedek bir modüle ihtiyaç duymadan iz bütünlüğünü doğrulayabilir.

S2: A20B-2002-0850'nin değiştirilmesi parametre değişiklikleri gerektirir mi?

Hayır. Arka panel veri saklamaz ve yapılandırılabilir parametreleri yoktur. Fiziksel değişimden sonra, modülü yeniden takın, açın ve modülün doğru iletişim kurduğunu doğrulayın. Modülün kendisi aynı anda değiştirilmedikçe herhangi bir yazılım veya parametre değişikliği gerekmez.

S3: A20B-2002-0850 yerine 2 yuvalı bir arka panel kullanılabilir mi?

Hayır — farklı yuva sayıları, raf şasisinde fiziksel değişiklikler yapılmadan değiştirilemez. 1 yuvalı arka panel, tek yuvalı bir konum için ayrılan fiziksel alana ve konektör konumlarına uyar. 2 yuvalı bir kart, şasi ve bitişik kartlarla boyutsal bir uyumsuzluk yaratır.

S4: Pasif bir arka paneli tutarken ESD riski var mı?

Evet, aktif işlemci kartlarına göre daha düşük olsa da. Arka paneldeki bakır izler ve yüzeye monte pasif bileşenler elektrostatik deşarjdan hala risk altındadır. ESD bilekliği kullanın, kart kenarlarından tutun ve kartı antistatik olmayan yüzeylerde kaydırmaktan kaçının.
