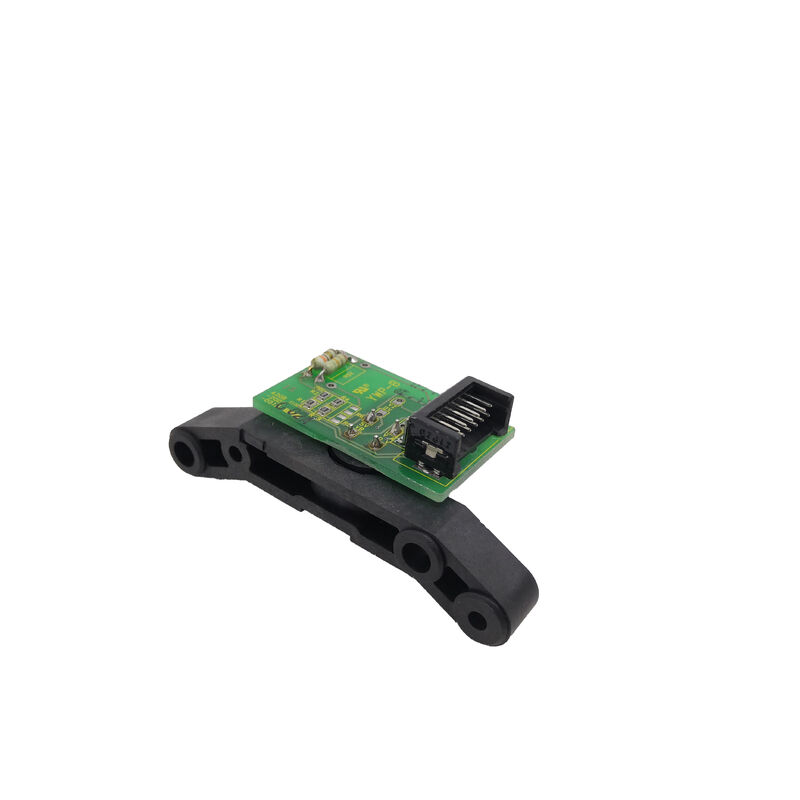

Kullanılmış FANUC A20B-2003-0750 A20B20030750 A2OB-2OO3-O75O

FANUC A20B-2003-0750 | Operatör Paneli G/Ç PCB (B1) — A20B-2003 Serisi, CNC Makine Takımı Operatör Arayüz Kontrol Kartı, Japonya Menşeli

Genel Bakış

FANUC A20B-2003-0750 Operatör Paneli G/Ç PCB'sidir (B1 tanımı) — CNC makinesinin operatör panelinin fiziksel yüzeyinin arkasındaki elektronik karttır. Operatörün bastığı her düğme, yanan her gösterge lambası, devir ayarı kadranının her konumu ve makinenin acil durdurma devresi bu karttan geçer. Pratikte, operatör-makine arayüzünün duyusal ve motor sinir sistemidir.

FANUC'un CNC mimarisinde, operatör paneli sadece CNC'nin G/Ç modüllerine doğrudan bağlı pasif bir anahtar ve lamba tertibatı değildir. Operatör paneli G/Ç kartı, ham mekanik anahtarlar ile CNC'nin dahili mantığı arasına bir zeka ve sinyal koşullandırma katmanı ekler.

Ham anahtar kapanışları, temas sıçramasının yanlış girdiler üretmesini önlemek için titreşimden arındırılır ve filtrelenir. Voltaj geçişlerinden kaynaklanan LED veya akkor ışıklandırma bozulmasını önlemek için lamba sürücü akımları düzenlenir.

MPG (Manuel Darbe Üreteci) el çarkı sinyalleri alınır ve CNC'nin manuel çalışma modu için darbe trenlerine dönüştürülür.

Acil durdurma devresi, E-stop'un CNC yazılım durumundan bağımsız olarak etkili kalmasını sağlamak için uygun güvenlik mantığı ile uygulanır.

Kartın resmi açıklamasındaki "B1" tanımı, A20B-2003-0750 ürünü içindeki belirli bir yapılandırmayı belirtir — A20B-2003 serisindeki operatör paneli G/Ç kartları, farklı sayıda G/Ç noktasına, farklı MPG arayüz seçeneklerine ve kartın takıldığı özel operatör paneline uyacak farklı konektör düzenlerine karşılık gelen varyantlarda (B1, B2 vb.) üretilir.

Anahtar Özellikler

Operatör Paneli G/Ç PCB'si Gerçekten Ne Yapar

A20B-2003-0750 tarafından yönetilen işlevlerin kapsamı, operatörün makineyle fiziksel etkileşim noktasında meydana gelen her şeyi yansıtır. Panel tarafındaki girdilerden başlayarak:

Düğme ve anahtar girişleri: Operatör panelindeki her düğme ve anahtar konumu A20B-2003-0750'deki bir giriş devresine bağlanır.

Bir düğmeye basıldığında, kartın giriş devresi temas kapanışını kaydeder, titreşimden arındırır (mekanik temasın kararlılıktan önce kısa salınımını filtreler) ve CNC'nin PMC'sine mantıksal durumu bildirir. PMC daha sonra düğme basımına göre hareket eder — döngüyü başlatma, soğutucuyu etkinleştirme, program seçme vb.

Manuel Darbe Üreteci (MPG) arayüzü: El çarkı veya MPG, operatör döndürdükçe darbe trenleri (genellikle devir başına 100 darbe) üretir. A20B-2003-0750 bu darbeleri alır ve CNC'nin manuel darbe girişi için koşullandırır. MPG sinyal yolu dikkatli elektriksel işlem gerektirir — sinyaller diferansiyeldir, darbe sayısı eksik veya hayali darbe olmadan hassas olmalıdır ve yön (CW'ye karşı CCW) doğru şekilde çözülmelidir.

Bu karttaki MPG arayüz devresindeki herhangi bir arıza, operatörün eksenleri manuel olarak hareket ettirme yeteneğini doğrudan bozar.

Hız aşımlı anahtarlar: Besleme hızı aşımı, iş mili aşımı ve hızlı aşım kadranları, kartın CNC'ye bildirilen yüzde aşım değerlerine çözdüğü değişken konumlu sinyaller üretir — çok konumlu döner anahtar (ikili kod üreten) veya analog bir potansiyometre.

Gösterge lambası çıkışları: CNC'nin PMC'si paneldeki gösterge lambalarını etkinleştirmek için çıkış sinyalleri sürer.

Kartın çıkış sürücü devreleri, her lamba için düzenlenmiş akım sağlar, PMC'nin G/Ç'sini doğrudan lamba yüklemesinden korur ve hem LED hem de akkor gösterge tipleri için doğru akımı sağlar.

Acil durdurma (E-stop) devresi: E-stop düğmesi, kart üzerindeki yedekli bir güvenlik devresinden geçer ve E-stop sinyalinin hem CNC'nin servo kontrolüne hem de makinenin güvenlik rölesine paralel olarak ulaşmasını sağlar — kartın uygulaması, E-stop işlevi için ilgili güvenlik standartlarını karşılamalıdır.

A20B-2003-0750 Sorununu Gösteren Arıza Belirtileri

Operatör paneli G/Ç kartları, makinenin kontrol konsolunda duran herkes tarafından hemen görülebilen şekillerde arızalanır:

Yanıt vermeyen düğmeler: Bir veya birden fazla panel düğmesi, PMC teşhis ekranı CNC'nin bu girdileri kabul etmek için doğru modda olduğunu onaylasa bile herhangi bir CNC yanıtı üretmez.

Bu, kart üzerindeki bir giriş devresi arızasını gösterir — ya arızalı bir giriş tamponu IC'si ya da hasarlı bir konektör pimi.

Hayali düğme basımları: CNC, operatör ilgili düğmeye basmadan bir işlev komutuna yanıt verir.

Bu, kapalı durumda takılı kalmış bir giriş devresini gösterir — muhtemelen arızalı bir pull-up direnci veya sızdıran bir çıkışa sahip hasarlı bir giriş IC'si.

Lamba anormallikleri: Kalıcı olarak yanan, kalıcı olarak sönük veya sabit olması gereken durumlarda titreyen panel gösterge lambaları — PMC mantığından değil, arızalı lamba sürücü IC'lerinden veya kart üzerindeki açık devre çıkış izlerinden kaynaklanır.

MPG işlev bozukluğu: El çarkı döner ancak eksen hareketi düzensiz, tutarsız veya yok. MPG darbe treni kart seviyesinde eksik veya bozuk.

E-stop devresi arızası: CNC, fiziksel E-stop düğmesi bırakılsa bile temizlenemeyen bir E-stop alarmı üretir.

Bu, bir E-stop devresi arızasının hem güvenlik hem de operasyonel bir sorun teşkil edebileceği için acil araştırma gerektirir.

SSS

S1: Arızalı bir A20B-2003-0750, CNC'nin kendisindeki arızalı bir PMC çıkış veya giriş sinyalinden nasıl ayırt edilir?

Teşhis yolu şöyledir: önce PMC teşhis ekranını (G/F adres girişleri ve çıkışları) kontrol edin. PMC teşhis ekranı, fiziksel düğme durumundan bağımsız olarak bir giriş sinyalinin aktif veya inaktif kaldığını gösteriyorsa, sorun düğme ile PMC arasındaki G/Ç yolundadır — bu da A20B-2003-0750'yi içerir.

PMC teşhis ekranı, girdinin fiziksel düğmeyi doğru şekilde takip ettiğini gösteriyorsa, ancak makinenin işlevi etkinleştirilmezse, sorun PMC merdiveninde veya çıkış devresindedir. G/Ç kartı arızaları tipik olarak fiziksel panel durumunu takip etmeyen girdiler gösterir.

S2: A20B-2003-0750, CNC parametreleri veya programları yedeklenmeden değiştirilebilir mi?

Evet. Operatör paneli G/Ç kartı herhangi bir CNC programı veya parametre verisi depolamaz. Saf bir sinyal arayüz cihazıdır — SRAM yok, pil yok, programlanabilir bellek yok. Değiştirilmesi yalnızca güç kapatma, fiziksel kart değişimi ve güç açma gerektirir.

CNC'nin parametreleri, programları ve PMC merdiveni, operatör paneli kartı değişimiyle etkilenmez.

Değişim sonrası gereken tek doğrulama, değiştirilen kartın doğru şekilde kablolandığını ve işlevsel olduğunu doğrulamak için tüm panel düğmelerinin, lambaların, MPG'nin ve E-stop'un işlevsel testidir.

S3: A20B-2003-0750 değiştirildikten sonra MPG el çarkı yanıt vermiyor. İlk olarak ne kontrol edilmelidir?

Önce MPG kablosunun yeni karta doğru şekilde yeniden bağlandığını doğrulayın — MPG kabloları bazen kolayca kaçırılan bir konektörü olan çoklu konektör montajlarıdır. İkinci olarak, operatör panelindeki eksen seçme anahtarının aktif bir eksene doğru şekilde ayarlandığını doğrulayın.

Üçüncü olarak, MPG kart değişimi öncesinde işlevsel idiyse, CNC'nin MPG büyütme ve eksen seçimi için parametre ayarlarını kontrol edin — bu ayarlar CNC'dedir ve kart değişimiyle etkilenmez, ancak bunları doğrulamak değişkenleri ortadan kaldırır.

Son olarak, el çarkı döndürülürken osiloskop ile çıkış sinyallerini ölçerek MPG ünitesinin kendisinin işlevsel olduğunu doğrulayın.

S4: A20B-2003-0750 tüm makine alet üreticileri için aynı mı, yoksa makineye özel bir versiyonu var mı?

A20B-2003-0750 (B1 yapılandırması), belirli bir panel yapılandırması için FANUC'un standart operatör paneli G/Ç kartıdır. Bu standart FANUC operatör paneli tertibatını kullanan makine alet üreticileri bu kartı kullanacaktır.

Ancak, kendi özel operatör panellerini tasarlayan makine alet üreticileri — farklı sayıda düğme, standart olmayan MPG arayüzleri veya özel lamba düzenleri ile — farklı bir G/Ç kart modeli veya panelleri ile standart FANUC G/Ç kartı arasında özel bir arayüz kullanabilirler.

Yedek siparişi vermeden önce, makinenin elektrik şemasına veya mevcut kartın etiketine bakarak A20B-2003-0750'nin belirli makinenin panel yapılandırması için doğru kart olduğunu doğrulayın.

S5: Uzun hizmet veren makinelerde A20B-2003-0750 arızasının en yaygın nedenleri nelerdir?

Kirlenme, makine alet ortamlarında önde gelen nedendir — soğutucu sisi, yağ aerosolü ve yıllarca süren çalışma boyunca operatör panelinin havalandırma yuvalarından giren metalik toz, bitişik izler veya giriş pimleri arasında kısa devrelere neden olarak kart yüzeyinde iletken filmler bırakır.

İkinci en yaygın neden, kartın konektör soketlerinin temasla ilgili bozulmasıdır — operatör panelinin bakım için yıllarca açılması, kart kenarı veya eşleşen konektörleri gevşeterek aralıklı temaslara neden olur ve bu da rastgele düğme arızaları olarak görünür.

Üçüncü neden, panel lambası sürücü IC'sinin aşırı akım nedeniyle arızalanmasıdır; eğer bir panel lambası, sürücü IC'sinin derecesinden daha fazla akım çeken yanlış bir tip ile değiştirilirse.
