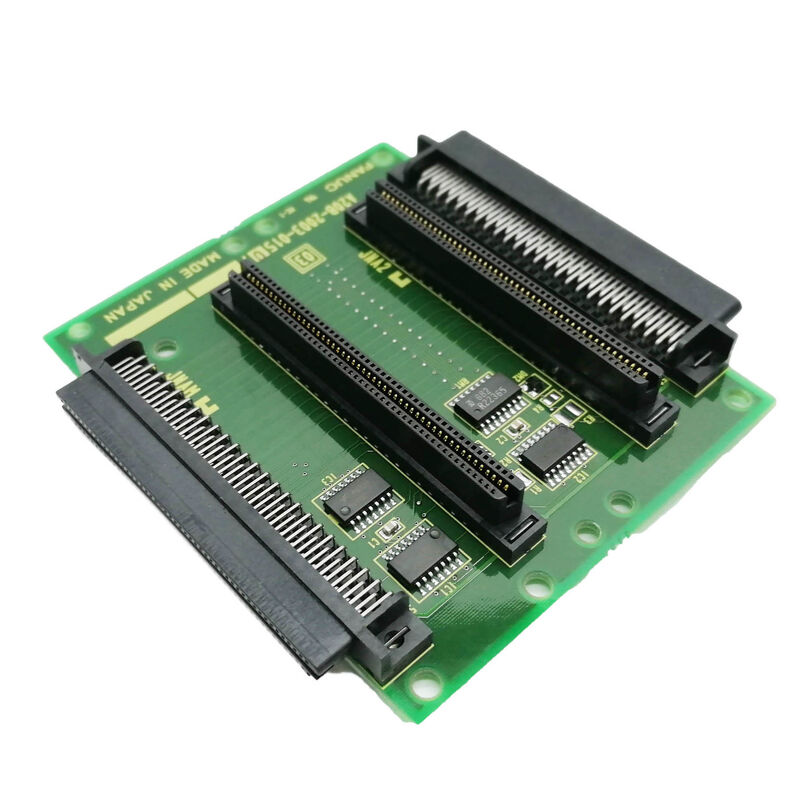

FANUC A20B-2003-0810 | 1 Yuvalı Arka Panel — FANUC Series 30i-A / 31i-A / 32i-A CNC, Tek Genişletme Yuvası Arka Paneli, A20B-2003 Serisi, Japonya Menşeli

Parça Numarası: A20B-2003-0810

Üretici: FANUC Corporation (Japonya)

Ürün Kategorisi: PCB — Arka Panel / Arka Panel Kartı

Seri: A20B-2003

Genel Bakış

FANUC A20B-2003-0810 , FANUC'un 30i-A / 31i-A / 32i-A CNC kontrol sistemi temel ünitesi için tek yuvalı arka paneldir — ve bu üst düzey kontrolcüler için FANUC'un donanım mimarisindeki rolü tam olarak tanımlanmıştır.

30i/31i/32i-A temel ünitesi, operatör panelinden ayrı, kendi kendine yeten bir kontrol elektroniği grubudur.

Ana CPU kartını, güç kaynağını ve bir arka paneli barındırır. Arka panel, o grupta kaç adet seçenek yuvasının bulunduğunu belirler. A20B-2003-0810 ile bu sayı birdir. Yuvasız panel (A20B-2003-0600) ile sıfırdır. Çift yuvalı panel (A20B-2003-0610) ile ikidir.

A20B-2003-0810 tarafından sağlanan tek yuva, birçok 30i/31i/32i-A kurulumu için yeterlidir.

Alan veri yolu bağlantısı gerektiren bir makine, Profibus ana veya DeviceNet kartı için tek yuvayı kullanır.

Fabrika ağı bağlantısı gerektiren bir makine, Hızlı Ethernet kartı için bunu kullanır.

Tek seçenek kartı, yerleşik FSSB servo arayüzü, seri iş mili, I/O Link ve ana karttaki yerleşik Ethernet'in, tek bir ek protokol hariç tüm bağlantı gereksinimlerini zaten karşıladığı makinelerde yaygın bir yapılandırmadır.

Anahtar Özellikler

30i/31i/32i-A Temel Ünite Mimarisi

FANUC Series 30i/31i/32i-A kontrolcüler, temel ünitenin kendi kendine yeten bir kontrol rafı olduğu modüler bir mimari kullanır.

Arka panel, bu ünitenin yapısal ve elektriksel omurgasıdır.

Temel ünite şasisi içinde:

• Ana CPU kartı (LCD monteli tip için A20B-8101-0400/0401 ailesi gibi) arka panelin ana kart konumuna takılır
• Güç kaynağı modülü (A20B-8101-0010) güç kaynağı konumunu kaplar
• Seçenek kartları arka panelin genişletme yuvası konumlarına takılır

A20B-2003-0810'un tek genişletme yuvası, A20B-8101 seçenek ailesinden kartları kabul eder — Profibus ana (A20B-8101-0050), Profibus bağımlı (A20B-8101-0100), DeviceNet ana (A20B-8101-0220), DeviceNet bağımlı (A20B-8101-0330), Hızlı Ethernet (A20B-8101-0030), FL-net (A20B-8101-0031) ve diğerleri.

Her biri genişletme yuvasına takılır ve arka panelin veri yolu izleri aracılığıyla CNC'nin ana kartına elektriksel olarak bağlanır.

Doğru Arka Panel Yapılandırmasını Seçme

A20B-2003-0810'u değiştirirken veya bir retrofiti için 30i/31i/32i-A temel ünitesi oluştururken, arka panel seçimi uygulamanın kaç adet seçenek kartı gerektirdiğine bağlıdır:

Seçenek kartı gerekmez: A20B-2003-0600 (yuvasız) kullanın. Makine yalnızca ana kartta yerleşik bağlantıları kullanır — FSSB, seri iş mili, I/O Link, yerleşik Ethernet — ve ek alan veri yolu veya iletişim seçeneği yoktur.

Bir seçenek kartı gerekir: A20B-2003-0810 (1 yuva — bu kart) kullanın.

Makine, Profibus, DeviceNet, FL-net veya Hızlı Ethernet gibi tam olarak bir ek iletişim seçeneği gerektirir.

İki seçenek kartı gerekir: A20B-2003-0610 (2 yuva) kullanın. Makine aynı anda iki ek iletişim seçeneği gerektirir.

Gerektiğinden daha az yuvaya sahip bir arka panel kullanmak, gerekli seçenek kartları için yer bırakmaz.

Gerektiğinden daha fazla yuvaya sahip birini kullanmak işlevsel sorunlara neden olmaz — boş yuva basitçe kullanılmaz.

Temel ünite muhafazasının fiziksel boyutları hangi arka panelin fiziksel olarak uyacağını belirler, bu nedenle sipariş vermeden önce daima muhafaza yapılandırmasını doğrulayın.

SSS

S1: 30i-A temel ünitesi, bir seçenek kartı takılıyken çalışıyordu. Arka panel hasar gördü. Aynı A20B-2003-0810'u kullanmalı mıyım, yoksa A20B-2003-0610'u (2 yuva) kullanabilir miyim?

Fiziksel olarak, A20B-2003-0610 (2 yuva), temel ünite muhafazası farklı arka panel form faktörüne uyuyorsa A20B-2003-0810'u (1 yuva) değiştirebilir.

Arka panel şasiye fiziksel olarak uymalıdır — FANUC'un muhafaza varyantları belirli yuva sayılarına göre tasarlanmıştır.

Değiştirme yapmadan önce muhafaza parça numarasının 2 yuvalı bir arka paneli desteklediğini doğrulayın.

İşlevsel olarak, boş bir ikinci yuvaya sahip olmak sorun yaratmaz — seçenek kartı kullanılan yuvada kalır ve boş yuva basitçe kullanılmaz.

S2: 30i-A kontrolcüsünde genişletme yuvasında bir Profibus ana kartı var. Arka panel, Profibus kartı çıkarılmadan değiştirilebilir mi?

Arka paneli şasiden çıkarmadan önce seçenek kartını yuvadan çıkarın.

Arka panel ve seçenek kartı ayrı bileşenlerdir — arka panel, şasi montaj donanımını ayırarak çıkarılırken, seçenek kartı yuva konektöründen ayrı olarak takılıp çıkarılır.

Ters sırada yeniden takın: önce arka panel, ardından seçenek kartı erişilebilir genişletme yuvasına takılır.

S3: A20B-2003-0810'u değiştirdikten sonra, Profibus seçenek kartı daha önce olmayan bir alarm üretiyor. Ne araştırılmalı?

Yeniden kurulum hataları, arka panel değişimi sonrası seçenek kartı alarmlarının en yaygın nedenidir.

Kart, yuva konektörüne yalnızca kısmen oturmuş olabilir — takılı gibi görünen ancak yanlış hizalanmış veya kısmen takılı olan bir kenar konektörü tam olarak bu belirtiyi üretir.

Kartı sağlam ve eşit şekilde yeniden takın. Ayrıca, seçenek kartına giden tüm harici kabloların (Profibus ağ kablosu vb.) değişimden sonra doğru şekilde yeniden bağlandığını doğrulayın.

S4: 30i/31i/32i-A serisinde kullanılan "arka panel" ile daha önceki FANUC Series 16/18 kontrolcülerinde kullanılan arka paneller arasındaki fark nedir?

30i/31i/32i-A temel ünitesi, üst düzey i-serisi kontrolcünün fiziksel ve elektriksel mimarisi için özel olarak tasarlanmış kompakt bir arka panel kullanır.

Daha önceki Series 16/18 kontrolcüler, farklı yuva sayıları, konektör tipleri ve veri yolu mimarilerine sahip farklı raf arka panel tasarımları kullanıyordu.

A20B-2003-0810, 16/18 serisi kontrolcülerden gelen arka panel kartlarıyla değiştirilebilir değildir. Her zaman belirli CNC nesli ve şasisi için belirtilen arka paneli kullanın.

S5: A20B-2003-0810 arka panelini değiştirmek herhangi bir veri yedeklemesi veya parametre değişikliği gerektirir mi?

Hayır. Arka panel pasif bir ara bağlantı kartıdır — veri depolamaz.

Değişimden sonra, tüm parametreler ve programlar, rahatsız edilmeyen ana karttaki FROM/SRAM modüllerinde kalır.

Ana kartı, güç kaynağını ve seçenek kartlarını yeni arka panele yeniden takın, normal şekilde açın ve sistem işlevini doğrulayın. Aynı bakım olayı sırasında başka kartlar da değiştirilmediyse veri girişi gerekmez.
