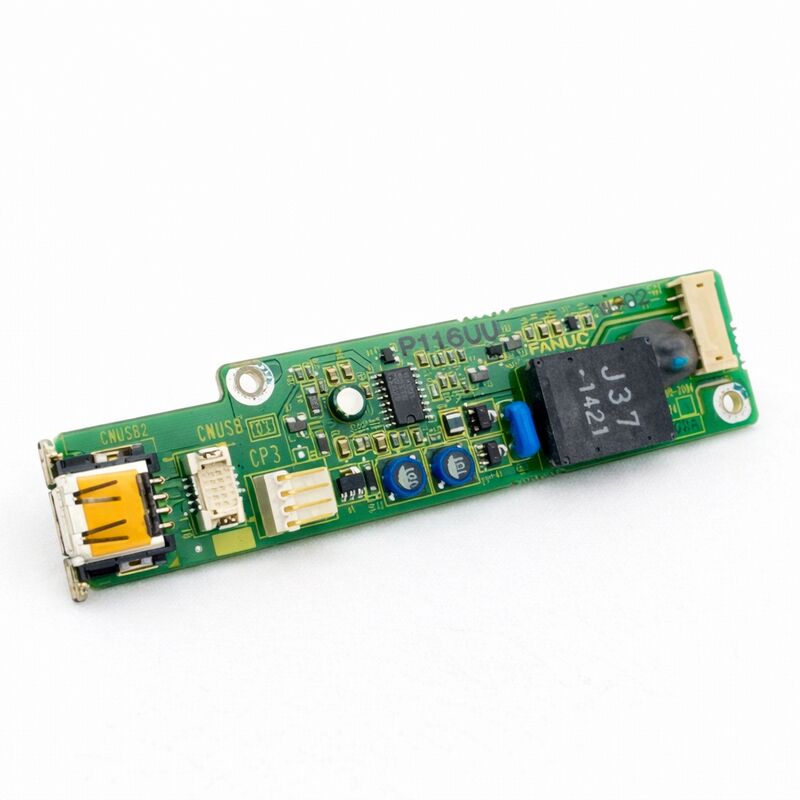

Kullanılmış FANUC A20B-2004-0241 A20B20040241 A2OB-2OO4-O241

FANUC A20B-2004-0241

Genel bakış

BuFANUC A20B-2004-0241FANUC'un CNC mimarisinde operatör paneli I/O ve kontrol arayüz katmanını işgal eden A20B-2004 kart ailesine aittir.

A20B-2004 ailesi, birden fazla FANUC CNC jenerasyonunda operatör paneli bağlantı ünitesi ve I/O arayüzü fonksiyonu ile yakından ilişkilidir:Bu serideki panolar fiziksel basma düğmeleri arasındaki elektrik köprüsünü yönetir, anahtarlar, gösterge lambaları, el tekerlekleri ve acil durma devreleri makine aletinin operatör konsolunda ve CNC'nin iç dijital I/O sisteminde.

A20B-2004 ailesi, birkaç farklı işlevsel varyantı kapsar. -0690 ve -0691 varyantları onaylanmış operatör paneli I / O PCB'leridir.

-0740 ve ilgili varyantlar daha fazla operatör paneli I/O yapılandırmasıdır.

The -0241 occupies a position within this family as a control PCB that serves the specific configuration of FANUC operator panel interface or control I/O for which it was designed — a board that production facilities depend on to maintain the operator-machine link in their FANUC-controlled machine tools.

FANUC CNC bakımının daha geniş bağlamında, A20B-2004 serisi panelleri, doğrudan insan ile makine arayüzünde yer aldıkları için önemli bir kategoriyi temsil eder.

İşleyicinin panelinin arızalı I/O kartı, makinenin motor ve servo sistemlerinin çalışmasını durdurmaz, ancak operatörün makineyi normal şekilde kontrol etmesini engeller.Besleme oranlarının ayarlanması, koşu baltaları, alarmlara yanıt vermek veya en ciddi durumlarda, panelden acil duraklamayı çalıştırmak.

Bu kritik olmayan temel işlevlerin, ancak kullanılabilirlik açısından kritik olan kombinasyonu, bu panellerin ortak bir bakım hedefi haline getiriyor.

Ana Özellikler

A20B-2004 Ailesi FANUC'un Mimarlığında Operatör Panel I/O

FANUC'un i serisi CNC sistemleri (Seri 16i, 18i, 21i, 0i,ve ilgili) CNC'nin ana kontrol ünitesi ile operatör paneli bağlantı ünitesi de dahil olmak üzere dış I/O cihazları arasında iletişim kurmak için I/O Link seri otobüsünü kullanır.

Bu seri otobüs yaklaşımı, her I/O sinyalinin CNC'den operatör paneline kendi bireysel kablosunu gerektirdiği önceki FANUC nesillerinde kullanılan eski paralel kablolamayı değiştirdi.

I/O bağlantısı, tüm panel giriş ve çıkış sinyallerini küçük bir sayıda tel üzerinden taşır.operatör panelinin I/O Link seri verileri ile fiziksel düğme/fener sinyalleri arasında çevirme yapabilen I/O panellerini içermesi gerekliliğini eklerken kablolamayı önemli ölçüde basitleştirmek.

A20B-2004 serisi kartları, bu mimari içinde çalışmak için tasarlanmıştır. CNC'den I/O Link seri verilerini almak, uygun çıkış sinyallerini ( gösterge lambaları,röle çıkışları), ve I/O Link üzerinden CNC'ye geri gönderilmek üzere fiziksel giriş sinyallerini (düğme durumları, anahtar pozisyonları, MPG darbeleri) kodlamaktadır.

Bu iki yönlü çeviri fonksiyonu, i serisi CNC ortamında operatör panelini çalıştırmak için temeldir.

A20B-2004 Serisi Taşlarındaki Hatalar ve Nedenler

Operatör paneli I/O panellerinin arıza kalıpları, makinenin ortamında yer almalarına göre şekillendirilir.

Operatör konsolu, makinenin insan için en erişilebilir parçasıdır. Makinenin çalışma alanından soğutma sıvısı kirliliğinin girişine tabi olarak bakım için açılır.makinenin hareketli eksenlerinden gelen titreşimlere maruz kalır, ve bazı tesislerde, nispeten yüksek ortam sıcaklığı bölgelerinde.

Bu çevresel faktörler belirli arıza modlarını üretir:

Kontaminasyondan kaynaklanan arızalar:Operatör paneli korpusuna giren soğutucu sis ve metal toz, yıllarca çalıştırılan PCB yüzeyinde yerleşir.

Bu birikmeler, giriş sinyali izleri arasında sızıntı yolları yaratır, hayalet düğme durumlarına veya sıkışmış girişlere neden olur. CNC, kimsenin basmadığı düğmelerden düğme basma sinyallerini alır.ya da basılan düğmelerden sinyal alamıyor.

Elektronik dereceli çözücüyle tahtayı temizlemek hafif vakaları çözür; ciddi kirlenme tahtayı değiştirmeyi gerektirebilir.

Bağlantıların aşınması ve korozyonu:Operatör paneli I/O kartlarındaki bant kablo bağlantıları ve kart kenar bağlantıları, diğer çoğu CNC kartından daha fazla yerleştirme/çıkartma döngüsüne maruz kalır.Çünkü panelin bakımı için daha sık erişilebiliyor..

Kullanılmış veya aşındırılmış bağlantı kontakları aralıklı I / O sinyalleri üretir.

Çıkış sürücüsü IC arızası:Tahta üzerindeki her lamba veya çıkış devresini, gösterge lambası için doğru voltaj ve akımı sağlayan bir IC tarafından çalıştırılır.

Bu sürücüler açıkta (fener hiç yanmıyor) veya kapalı (fener her zaman yanıyor) bozulabilir ve aynı zamanda lambanın kendisine zarar verecek şekilde de bozulabilir.

LED'ler FANUC operatör panellerindeki yanıp sönen lambaları değiştirmeye başladığında,Sürücünün mevcut gereksinimleri değişti. Diğer tip için tasarlanmış bir tablodaki yanlış lamba türünü kullanmak sürücü IC'sini stres altına alabilir..

ESD hasarı:Operatör paneli yüzündeki düğmeler ve anahtarlar, belirli zemin malzemelerinin üzerinde yürürken şarj biriktiren operatörlerden gelen statik elektrik için potansiyel giriş noktalarıdır.

Panelin statik koruma yolu eksikse, ESD, A20B-2004 kartının giriş devrelerine ulaşabilir ve acil arıza veya zamanla bozulmaya devam eden gizli hasara neden olabilir.

Bakım ve Değiştirme Düşünceleri

A20B-2004-0241 bir operatör paneli I/O araştırmasında arıza kaynağı olarak belirlendiğinde,Değiştirme işlemi genellikle basittir, çünkü bu tür bir tahta herhangi bir CNC makine verisini saklamaz:

Veri yedeklemesi gerekmiyor:Ana CPU kartlarının veya bellek modüllerinin aksine, operatör paneli I / O kartları makine parametrelerini, programları veya yapılandırma verilerini saklamaz.

Doğru varyantı kontrol edin:A20B-2004 serisi, farklı panel yapılandırmalarına ve I / O noktası sayımlarına hizmet veren birden fazla varyant (-0241, -0690, -0691, -0740, ve diğerleri) içerir.

Tam olarak değiştirilen parça, monte edilmiş panelin parça numarasına uymalıdır.Bu aile içindeki paneller işlevsel olarak birbirini değiştirebilir değildir. Bir panel konfigürasyonu için tasarlanmış bir panelin diğer bir panelin kablolama ile düzgün bir şekilde bağlantı kurmayacağı, fiziksel olarak aynı alana sığsa bile.

Kurulum sonrası doğrulama:A20B-2004-0241 yedek panelini yükledikten sonra tüm panel fonksiyonlarını bireysel olarak doğrulayın: her baskı düğmesi doğru PMC giriş sinyalini üretir (PMC teşhis ekranında görünür),Her bir gösterge lambası, komut verildiğinde doğru şekilde yanıyor., MPG el tekerleği (eğer bu panoya bağlıysa) doğru yönde ve artışta eksen hareketi üretir ve acil durma fonksiyonu güvenlik devresinin yolu boyunca doğru çalışır.

Sık Sorulan Sorular

S1: Operatör paneli düğmeleri cevap vermeyi bıraktı ama makinenin otomatik döngüsü devam ediyor.

Evet, bu semptom kalıbı, manuel panel girişleri yanıt vermezken otomatik çalışmaya normal devam eder. Operatör panelini I/O kartı hatasına özgüdür.

CNC'nin otomatik çalışmayı yönlendiren servo ve PMC fonksiyonları panel I/O kartına bağlı değildir; bağımsız olarak çalışır.

Sadece iletişim yolu olarak panel I/O panelini gerektiren işlevler (manual koşuşturma, devre dışı bırakma düğmeleri, döngü başlatma/besleme bekleme düğmeleri, mod düğmeleri) etkilenir.

PMC teşhis ekranını kontrol ederek doğrulayın (G adres girişi) Düğmelere basıldığında düğme durumları değişmiyorsa, hata düğmeden PMC'ye giden sinyal yolundadır.A20B-2004-0241'i içeren.

S2: Kirlenmiş bir A20B-2004-0241, değiştirmek yerine temizlenebilir mi?

Mild contamination — light dust or a thin film of oil aerosol — can often be cleaned successfully with appropriate electronics cleaning solvent (isopropanol or dedicated PCB cleaning spray) applied with a soft brush and allowed to dry completely before power-up.

Yer değiştirme tahtasına karar vermeden önce bunu denemeye değer.

Kalın çöküntülerle ağır kirlenme, suda çözünen kesme katkı maddeleri ile soğutucu, or metallic swarf that has created shorts between traces is much less likely to be fully resolved by cleaning — the risk of residual contamination causing future failures makes replacement the more reliable long-term solution in these cases.

S3: A20B-2004-0241'i değiştirdikten sonra, bir gösterge lambası kalıcı olarak yanıyor ve diğeri hiç yanmıyor.

Bu belirtiler arızalı bir yedek panelin yerine kablolama sorunlarını gösteriyor.

Kalıcı olarak yanıyor: çıkış kablolarında kısa devre olup olmadığını kontrol edin (lampa tellerinin dokunması, hatalı lamba fikstürünün topraklanması veya bir bağlantının pin-to-pin kısa devre olması).

Asla ışıklandırma: çıkış kablosunda açık bir devre olup olmadığını kontrol edin (kırık kablo, fiş açılmış, lamba değiştirilmesi gerekmektedir).

Ek olarak, yedek panelin çıkış sürücüsünün türünün (kaynak ve batma çıkışı, LED ve yanıp sönen sürücü) orijinal panelin ve panelde monte edilmiş lambaların eşleştiğini kontrol edin.Eğer sürücü türü eşleşmiyorsa, bazı lambalar beklenmedik şekilde hareket edebilir.

S4: A20B-2004-0241'in değiştirilmeye ihtiyacı olduğu, bağlantısı olan operatör paneli bağlantı ünitesine karşı nasıl belirlenir?

Operatör paneli I / O kartı ile bağlandığı bağlantı ünitesi arasındaki hatayı izole etmek, sistematik bir sinyal izleme yaklaşımı gerektirir.Düğmenin devamlılığını bir multimeterle test edin (düğmenin kendisinin çalıştığını doğrular).

Daha sonra A20B-2004-0241'deki bağlantı iğnesindeki sinyali test edin (düğme ile pano arasındaki kablolamaların sağlam olduğunu doğrular).

Sonra sinyalin CNC'ye ulaşıp ulaşmadığını görmek için PMC teşhis ekranını kontrol edin.

Bağlantıda süreklilik doğrulanır ama sinyal PMC'ye ulaşmazsa, hata panoda veya CNC'ye iletişimi yolundadır.

Bağlantıda bir arıza olursa, hata kabloda ya da düğmede.

S5: A20B-2004-0241'i kullanırken ve monte ederken doğru ESD koruma prosedürü nedir?

Sadece makinenin elektrik dolabındaki doğrulanmış bir toprak noktasına bağlı topraklanmış ESD bileklik kemeri giyerken tahtayı kullanın.Kurulum anına kadar kartı antistatik ambalajında saklayın..

Tahtayı asla sıradan karton, plastik veya ahşap yüzeylere koyma.

Kartın bileşen tarafına dokunmaktan kaçının ¢ PCB kenarlarından tutun. Kartı bağlantısına yerleştirirken, bir ucunda kuvvet yerine kartın uzunluğu boyunca eşit basınç uygulayın.Herhangi bir tahta montaj veya çıkarma önce tamamen makinenin kapatmak.

Bu önlemler, operatör panelleri için çok önemlidir, çünkü potansiyel ESD giriş noktaları olan çok sayıda bağlantı ara yüzüne sahiptir.
